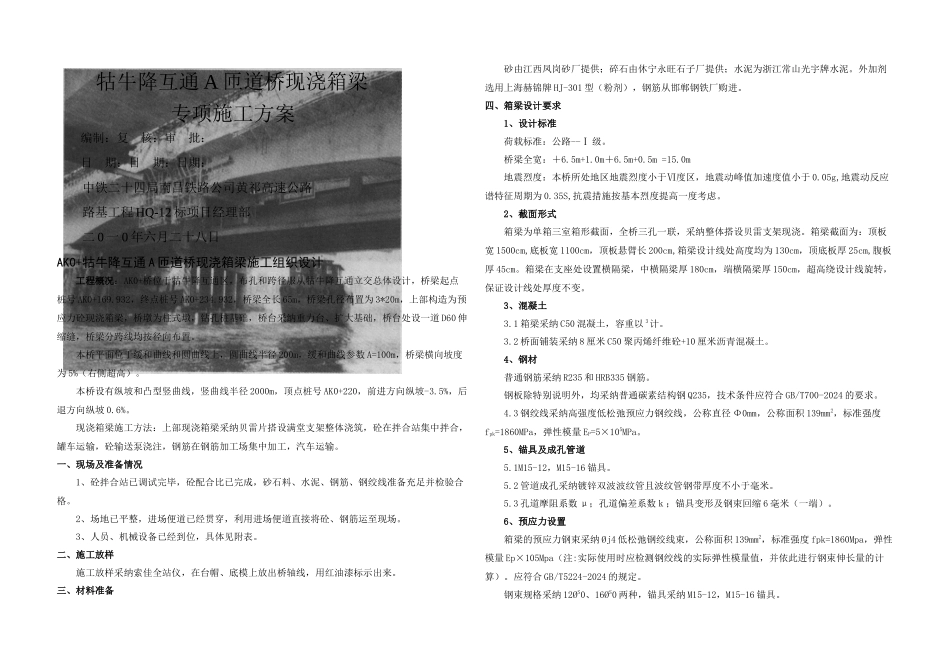

牯牛降互通 A 匝道桥现浇箱梁专项施工方案编制：复 核：审 批：日 期：日 期：日期：中铁二十四局南昌铁路公司黄祁高速公路路基工程 HQ-12 标项目经理部二 0 一 0 年六月二十八日AK0+牯牛降互通 A 匝道桥现浇箱梁施工组织设计工程概况：AK0+桥位于牯牛降互通区，布孔和跨径服从牯牛降互通立交总体设计，桥梁起点桩号 AK0+169.932，终点桩号 AK0+234.932，桥梁全长 65m，桥梁孔径布置为 3*20m，上部构造为预应力砼现浇箱梁，桥墩为柱式墩，钻孔桩基础，桥台采纳重力台、扩大基础，桥台处设一道 D60 伸缩缝，桥梁分跨线均按径向布置。本桥平面位于缓和曲线和圆曲线上，圆曲线半径 200m，缓和曲线参数 A=100m，桥梁横向坡度为 5%（右侧超高）。本桥设有纵坡和凸型竖曲线，竖曲线半径 2000m，顶点桩号 AK0+220，前进方向纵坡-3.5%，后退方向纵坡 0.6%。现浇箱梁施工方法：上部现浇箱梁采纳贝雷片搭设满堂支架整体浇筑，砼在拌合站集中拌合，罐车运输，砼输送泵浇注，钢筋在钢筋加工场集中加工，汽车运输。一、现场及准备情况1、砼拌合站已调试完毕，砼配合比已完成，砂石料、水泥、钢筋、钢绞线准备充足并检验合格。2、场地已平整，进场便道已经贯穿，利用进场便道直接将砼、钢筋运至现场。3、人员、机械设备已经到位，具体见附表。二、施工放样施工放样采纳索佳全站仪，在台帽、底模上放出桥轴线，用红油漆标示出来。三、材料准备砂由江西凤岗砂厂提供；碎石由休宁永旺石子厂提供；水泥为浙江常山光宇牌水泥。外加剂选用上海赫锦牌 HJ-301 型（粉剂），钢筋从邯郸钢铁厂购进。四、箱梁设计要求1、设计标准荷载标准：公路--Ⅰ 级。桥梁全宽：＋6.5m+1.0m＋6.5m+0.5m =15.0m地震烈度：本桥所处地区地震烈度小于Ⅵ度区，地震动峰值加速度值小于 0.05g,地震动反应谱特征周期为 0.35S,抗震措施按基本烈度提高一度考虑。2、截面形式箱梁为单箱三室箱形截面，全桥三孔一联，采纳整体搭设贝雷支架现浇。箱梁截面为：顶板宽 1500cm,底板宽 1100cm，顶板悬臂长 200cm,箱梁设计线处高度均为 130cm，顶底板厚 25cm,腹板厚 45cm。箱梁在支座处设置横隔梁，中横隔梁厚 180cm，端横隔梁厚 150cm，超高绕设计线旋转，保证设计线处厚度不变。3、混凝土3.1 箱梁采纳 C50 混凝土，容重以 3计。3.2 桥面铺装采纳 8 厘米 C50 聚丙烯纤维砼+10 厘米沥青混凝土。4、钢材普通钢筋采纳 R235 和 HRB335 钢筋。钢板除特别...
