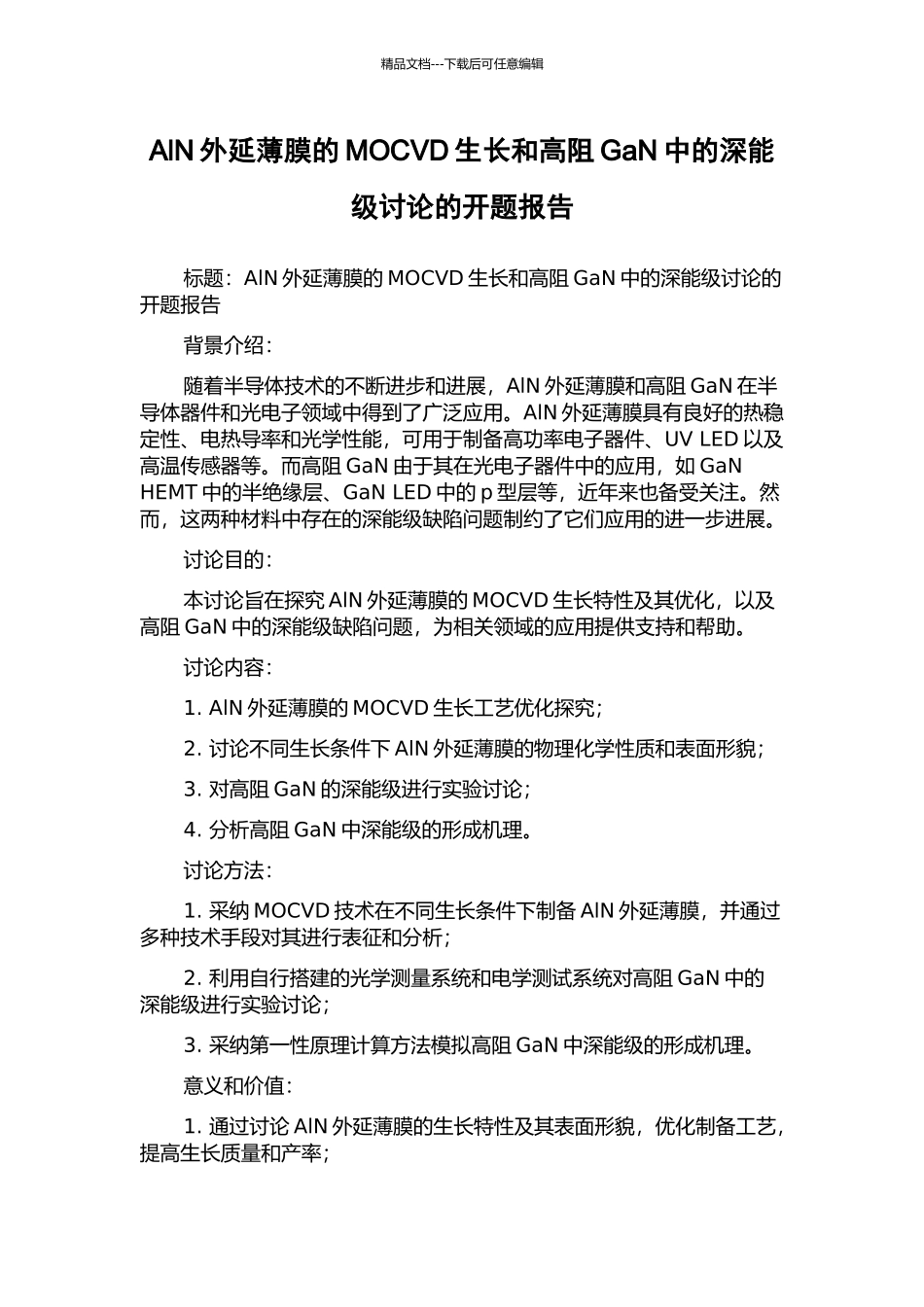

精品文档---下载后可任意编辑AlN 外延薄膜的 MOCVD 生长和高阻 GaN 中的深能级讨论的开题报告标题:AlN 外延薄膜的 MOCVD 生长和高阻 GaN 中的深能级讨论的开题报告背景介绍:随着半导体技术的不断进步和进展,AlN 外延薄膜和高阻 GaN 在半导体器件和光电子领域中得到了广泛应用。AlN 外延薄膜具有良好的热稳定性、电热导率和光学性能,可用于制备高功率电子器件、UV LED 以及高温传感器等。而高阻 GaN 由于其在光电子器件中的应用,如 GaN HEMT 中的半绝缘层、GaN LED 中的 p 型层等,近年来也备受关注。然而,这两种材料中存在的深能级缺陷问题制约了它们应用的进一步进展。讨论目的:本讨论旨在探究 AlN 外延薄膜的 MOCVD 生长特性及其优化,以及高阻 GaN 中的深能级缺陷问题,为相关领域的应用提供支持和帮助。讨论内容:1. AlN 外延薄膜的 MOCVD 生长工艺优化探究;2. 讨论不同生长条件下 AlN 外延薄膜的物理化学性质和表面形貌;3. 对高阻 GaN 的深能级进行实验讨论;4. 分析高阻 GaN 中深能级的形成机理。讨论方法:1. 采纳 MOCVD 技术在不同生长条件下制备 AlN 外延薄膜,并通过多种技术手段对其进行表征和分析;2. 利用自行搭建的光学测量系统和电学测试系统对高阻 GaN 中的深能级进行实验讨论;3. 采纳第一性原理计算方法模拟高阻 GaN 中深能级的形成机理。意义和价值:1. 通过讨论 AlN 外延薄膜的生长特性及其表面形貌,优化制备工艺,提高生长质量和产率;精品文档---下载后可任意编辑2. 对高阻 GaN 中深能级进行实验讨论,有利于解决该材料中深能级缺陷问题,并为光电子器件的开发和应用提供技术支持;3. 了解高阻 GaN 中深能级的形成机理,有助于优化材料制备的工艺流程。预期成果和创新点:1. 确定 AlN 外延薄膜的最佳生长条件,提高生长质量和产率;2. 揭示高阻 GaN 中深能级的本质和形成机理,为该材料的应用提供理论和实验上的支持;3. 突破现有材料讨论的技术瓶颈,开发新型高性能材料。
