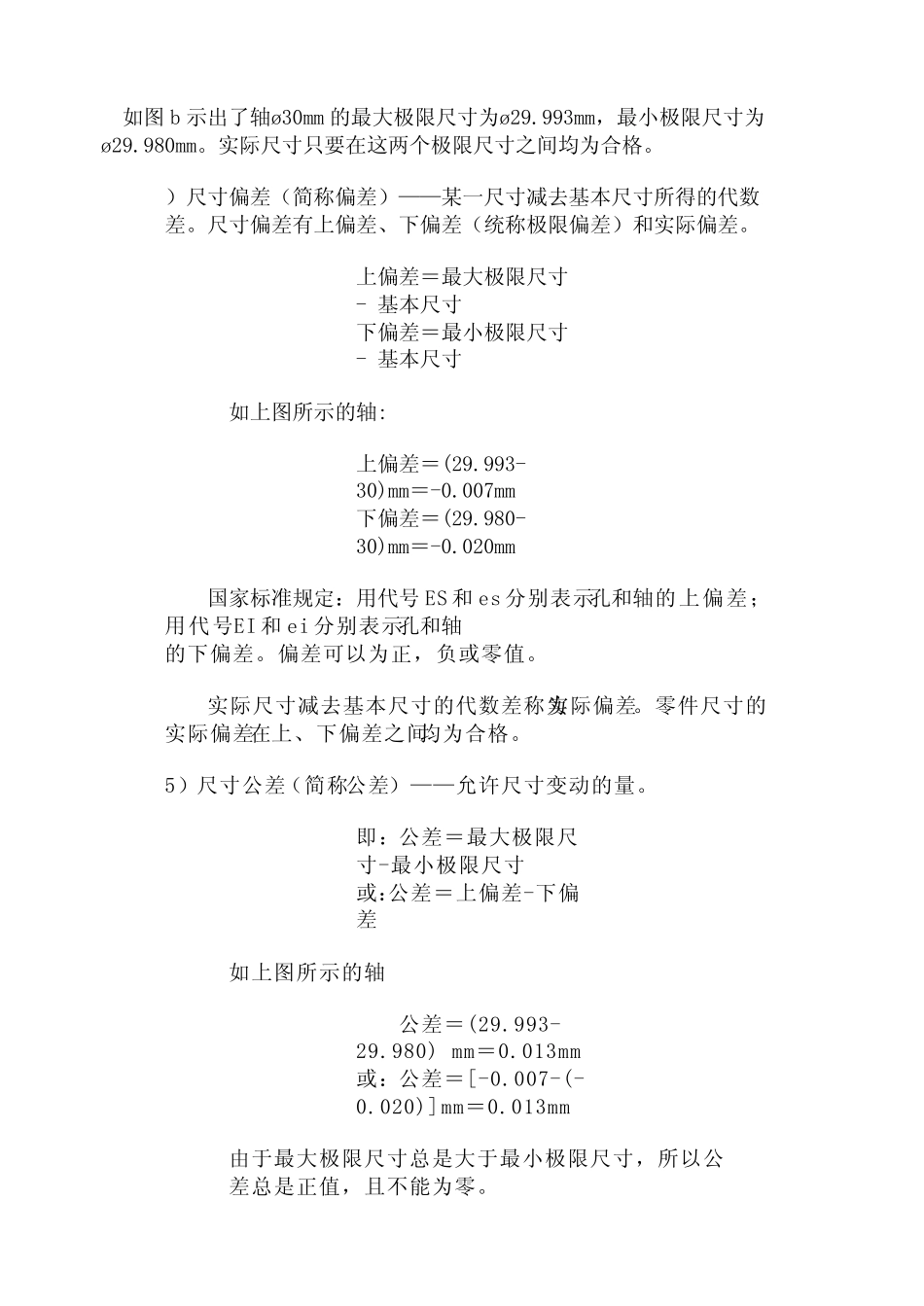

公差与配合教案1．互换性概念互换性定义互换性是指从一批相同的零件中任取一件，不经修配就能装配到机器或部件中，并满足产品的性能要求。互换性意义零件具有互换性有利于组织协作和专业化生产，对保证产品质量，降低成本及方便装配，维修有重要意义。尺寸公差的术语和定义1）基本尺寸——设计给定的尺寸。如图 a 中的ø30mm。2）实 际 尺寸——零件制 成后 ，通 过 测 量所 得 的尺寸。3）极 限 尺寸——允 许 零件实 际 尺寸变 化的两 个 界 限 值 ，其 中较 大的一个 尺寸称 为 最 大 极 限 尺寸，较 小 的一个 尺寸称 为 最 小 极 限 尺寸。如图 b 示出了轴ø30mm 的 最 大 极 限 尺 寸 为 ø29.993mm， 最 小 极 限 尺 寸 为ø29.980mm。 实 际 尺 寸 只 要 在 这 两 个 极 限 尺 寸 之 间 均 为 合 格 。） 尺 寸 偏 差 （ 简 称 偏 差 ） — — 某 一 尺 寸 减 去 基 本 尺 寸 所 得 的 代 数差 。 尺 寸 偏 差 有 上 偏 差 、 下 偏 差 （ 统 称 极 限 偏 差 ） 和 实 际 偏 差 。上 偏 差 ＝ 最 大 极 限 尺 寸- 基 本 尺 寸下 偏 差 ＝ 最 小 极 限 尺 寸- 基 本 尺 寸如上 图所 示的 轴:上 偏 差 ＝ (29.993-30)mm＝ -0.007mm下 偏 差 ＝ (29.980-30)mm＝ -0.020mm国 家 标 准 规 定 ： 用 代 号 ES 和 es 分 别 表 示孔 和 轴的 上 偏 差 ；用 代 号 EI 和 ei 分 别 表 示孔 和 轴的 下 偏 差 。 偏 差 可 以 为 正 ， 负 或 零 值 。实 际 尺 寸 减 去 基 本 尺 寸 的 代 数 差 称 为实 际 偏 差 。 零 件 尺 寸 的实 际 偏 差 在 上 、 下 偏 差 之 间均 为 合 格 。5） 尺 寸 公 差 （ 简 称 公 差 ） — — 允 许 尺 寸 变 动 的 量 。即 ： 公 差 ＝ 最 大 极 限 尺寸 -最 小 极 限 尺 寸或 ：公 差 ＝ 上 偏 差 -下 偏差如上 图所 示的 轴公 差 ＝ (29.993-29.980) mm＝ 0.013mm或 ： 公 差 ＝ [-0.007-(-0.020)]mm＝ 0.013mm由 于 最 大 极 限 尺 寸 总 是 大 于 最 小 极 限 尺 寸 ， 所 以 公差 总 是 正 值 ， 且 不 能 为 零 。在零件图上，凡有...
