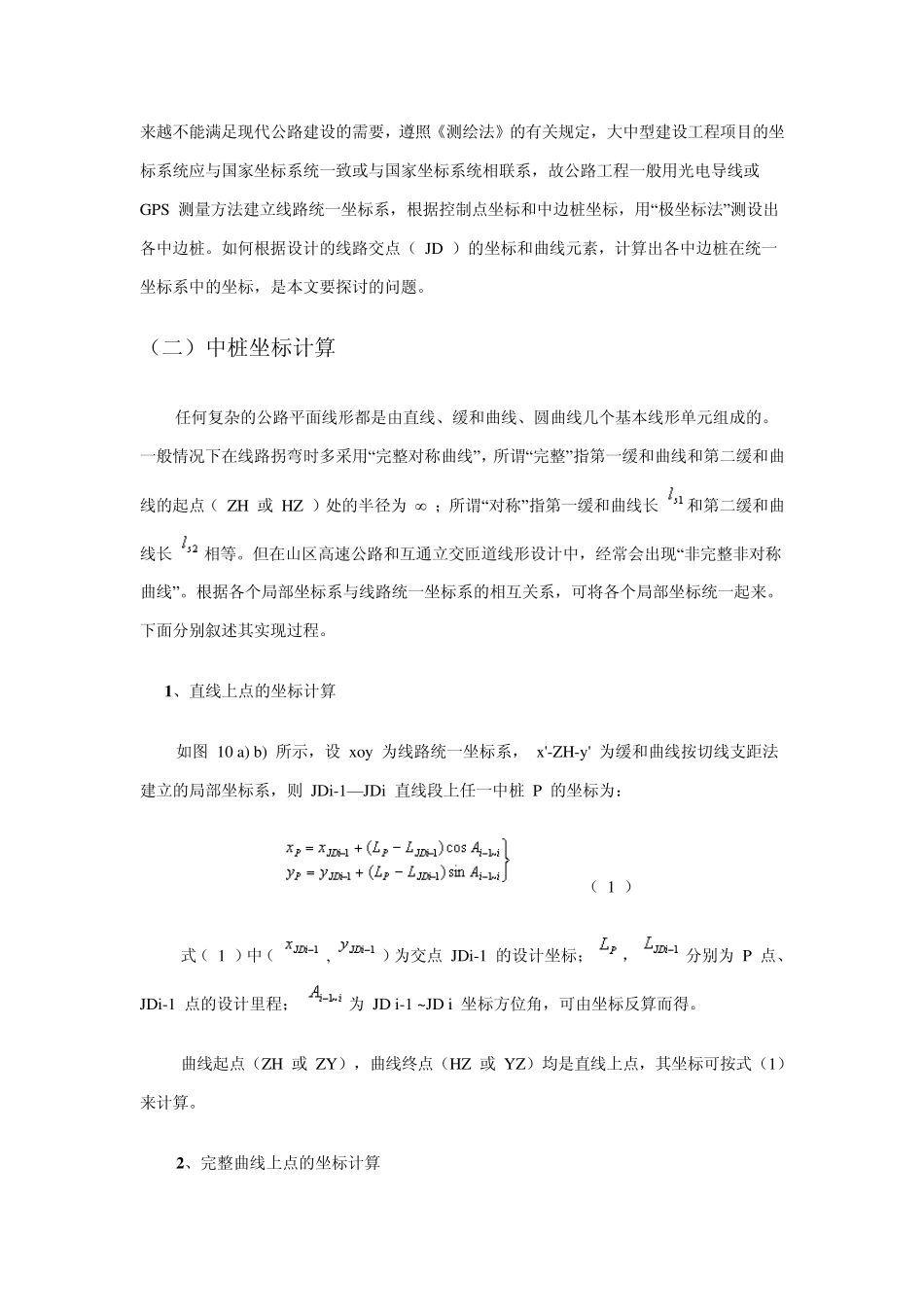

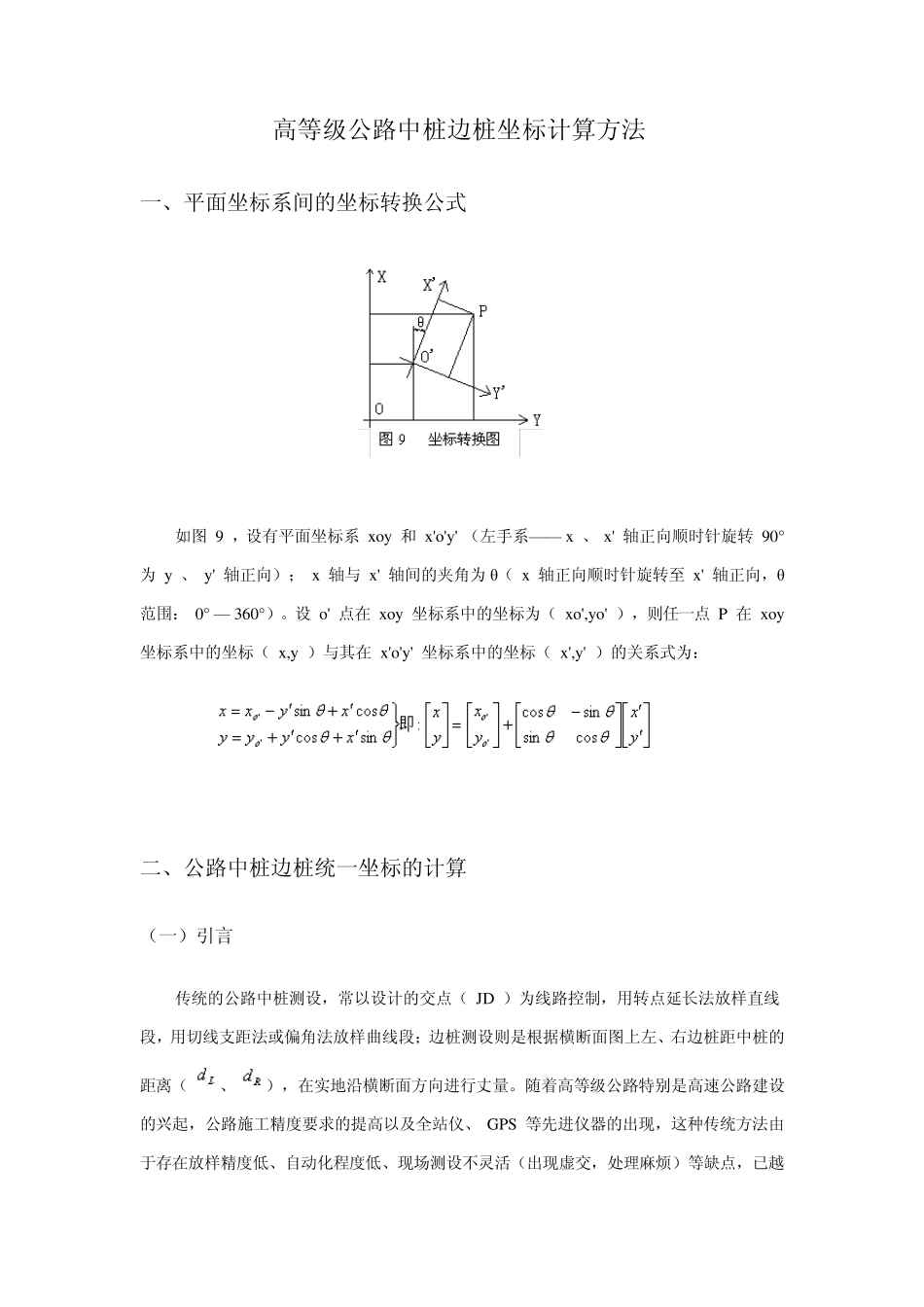

高等级公路中桩边桩坐标计算方法 一、平面坐标系间的坐标转换公式 如图 9 ，设有平面坐标系 xoy 和 x'o'y' （左手系—— x 、 x' 轴正向顺时针旋转 90°为 y 、 y' 轴正向）； x 轴与 x' 轴间的夹角为 θ（ x 轴正向顺时针旋转至 x' 轴正向，θ范围： 0° — 360°）。设 o' 点在 xoy 坐标系中的坐标为（ xo',yo' ），则任一点 P 在 xoy 坐标系中的坐标（ x,y ）与其在 x'o'y' 坐标系中的坐标（ x',y' ）的关系式为： 二、公路中桩边桩统一坐标的计算 （一）引言 传统的公路中桩测设，常以设计的交点（ JD ）为线路控制，用转点延长法放样直线段，用切线支距法或偏角法放样曲线段；边桩测设则是根据横断面图上左、右边桩距中桩的距离（ 、 ），在实地沿横断面方向进行丈量。随着高等级公路特别是高速公路建设的兴起，公路施工精度要求的提高以及全站仪、 GPS 等先进仪器的出现，这种传统方法由于存在放样精度低、自动化程度低、现场测设不灵活（出现虚交，处理麻烦）等缺点，已越来越不能满足现代公路建设的需要，遵照《测绘法》的有关规定，大中型建设工程项目的坐标系统应与国家坐标系统一致或与国家坐标系统相联系，故公路工程一般用光电导线或 GPS 测量方法建立线路统一坐标系，根据控制点坐标和中边桩坐标，用“极坐标法”测设出各中边桩。如何根据设计的线路交点（ JD ）的坐标和曲线元素，计算出各中边桩在统一坐标系中的坐标，是本文要探讨的问题。 （二）中桩坐标计算 任何复杂的公路平面线形都是由直线、缓和曲线、圆曲线几个基本线形单元组成的。一般情况下在线路拐弯时多采用“完整对称曲线”，所谓“完整”指第一缓和曲线和第二缓和曲线的起点（ ZH 或 HZ ）处的半径为 ∞ ；所谓“对称”指第一缓和曲线长 和第二缓和曲线长 相等。但在山区高速公路和互通立交匝道线形设计中，经常会出现“非完整非对称曲线”。根据各个局部坐标系与线路统一坐标系的相互关系，可将各个局部坐标统一起来。下面分别叙述其实现过程。 1 、直线上点的坐标计算 如图 10 a) b) 所示，设 xoy 为线路统一坐标系， x'-ZH-y' 为缓和曲线按切线支距法建立的局部坐标系，则 JDi-1— JDi 直线段上任一中桩 P 的坐标为： （ 1 ） 式（ 1 ）中（ , ）为交点 JDi-1 的设计坐标； ， 分别为 P 点、 JDi-1 点的设计里程； 为 JD i-1 ~JD i 坐标方位角，可...
