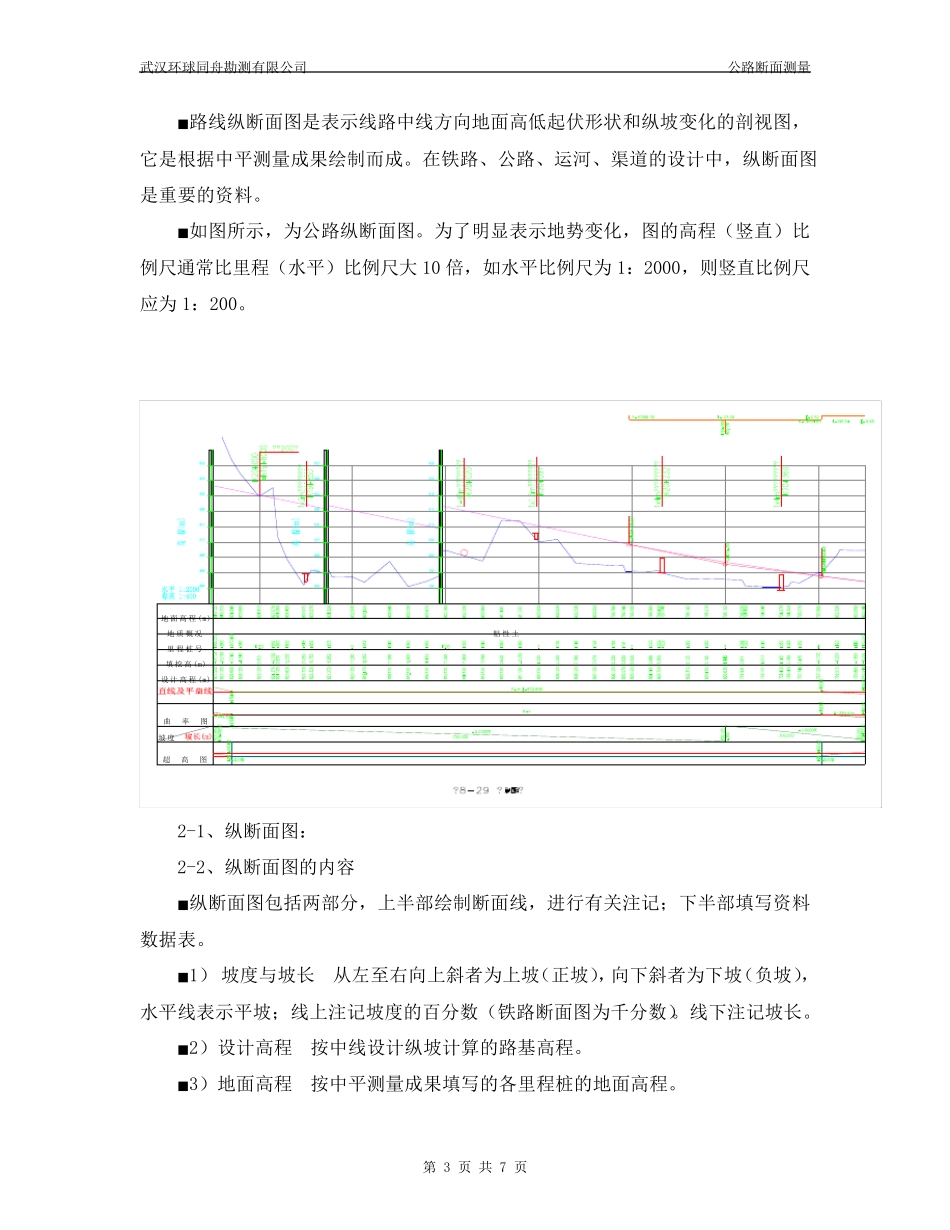

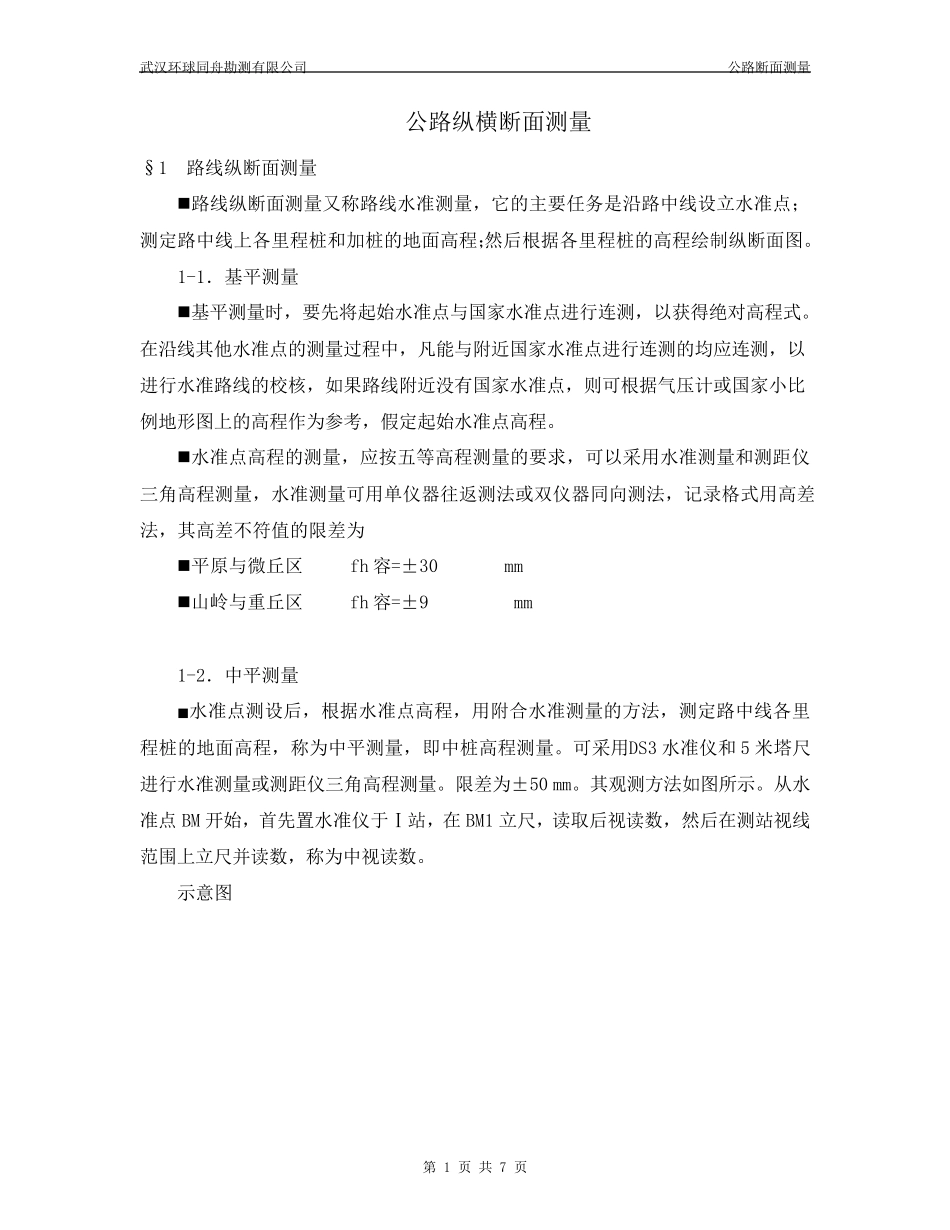

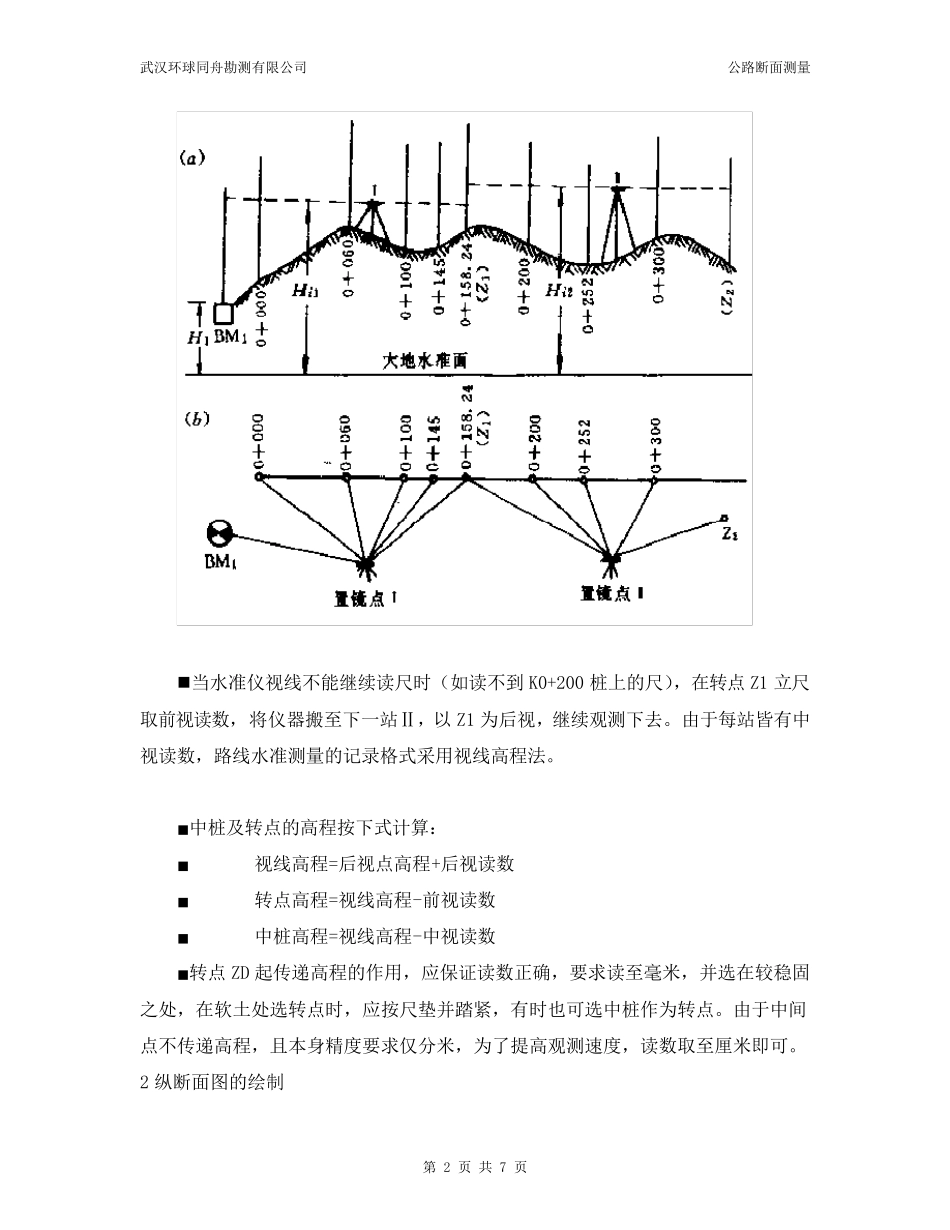

武汉环球同舟勘测有限公司 公路断面测量 第 1 页 共 7 页 公路纵横断面测量 §1 路线纵断面测量 路线纵断面测量又称路线水准测量,它的主要任务是沿路中线设立水准点;测定路中线上各里程桩和加桩的地面高程;然后根据各里程桩的高程绘制纵断面图。 1-1.基平测量 基平测量时,要先将起始水准点与国家水准点进行连测,以获得绝对高程式。在沿线其他水准点的测量过程中,凡能与附近国家水准点进行连测的均应连测,以进行水准路线的校核,如果路线附近没有国家水准点,则可根据气压计或国家小比例地形图上的高程作为参考,假定起始水准点高程。 水准点高程的测量,应按五等高程测量的要求,可以采用水准测量和测距仪三角高程测量,水准测量可用单仪器往返测法或双仪器同向测法,记录格式用高差法,其高差不符值的限差为 平原与微丘区 fh 容=±30 mm 山岭与重丘区 fh 容=±9 mm 1-2.中平测量 水准点测设后,根据水准点高程,用附合水准测量的方法,测定路中线各里程桩的地面高程,称为中平测量,即中桩高程测量。可采用DS3 水准仪和 5 米塔尺进行水准测量或测距仪三角高程测量。限差为±50 mm。其观测方法如图所示。从水准点 BM 开始,首先置水准仪于Ⅰ站,在 BM1 立尺,读取后视 读数 ,然后在测站视 线范 围 上立尺并 读数 ,称为中视 读数 。 示意 图 武汉环球同舟勘测有限公司 公路断面测量 第 2 页 共 7 页 当水准仪视线不能继续读尺时(如读不到K0+200 桩上的尺),在转点Z1 立尺取前视读数,将仪器搬至下一站Ⅱ,以 Z1 为后视,继续观测下去。由于每站皆有中视读数,路线水准测量的记录格式采用视线高程法。 中桩及转点的高程按下式计算: 视线高程=后视点高程+后视读数 转点高程=视线高程-前视读数 中桩高程=视线高程-中视读数 转点ZD 起传递高程的作用,应保证读数正确,要求读至毫米,并选在较稳固之处,在软土处选转点时,应按尺垫并踏紧,有时也可选中桩作为转点。由于中间点不传递高程,且本身精度要求仅分米,为了提高观测速度,读数取至厘米即可。 2 纵断面图的绘制 武汉环球同舟勘测有限公司 公路断面测量 第 3 页 共 7 页 路线纵断面图是表示线路中线方向地面高低起伏形状和纵坡变化的剖视图,它是根据中平测量成果绘制而成。在铁路、公路、运河、渠道的设计中,纵断面图是重要的资料。 如图所示,为公路纵断面图。...
