公路隧道仰拱施工方案VIP专享

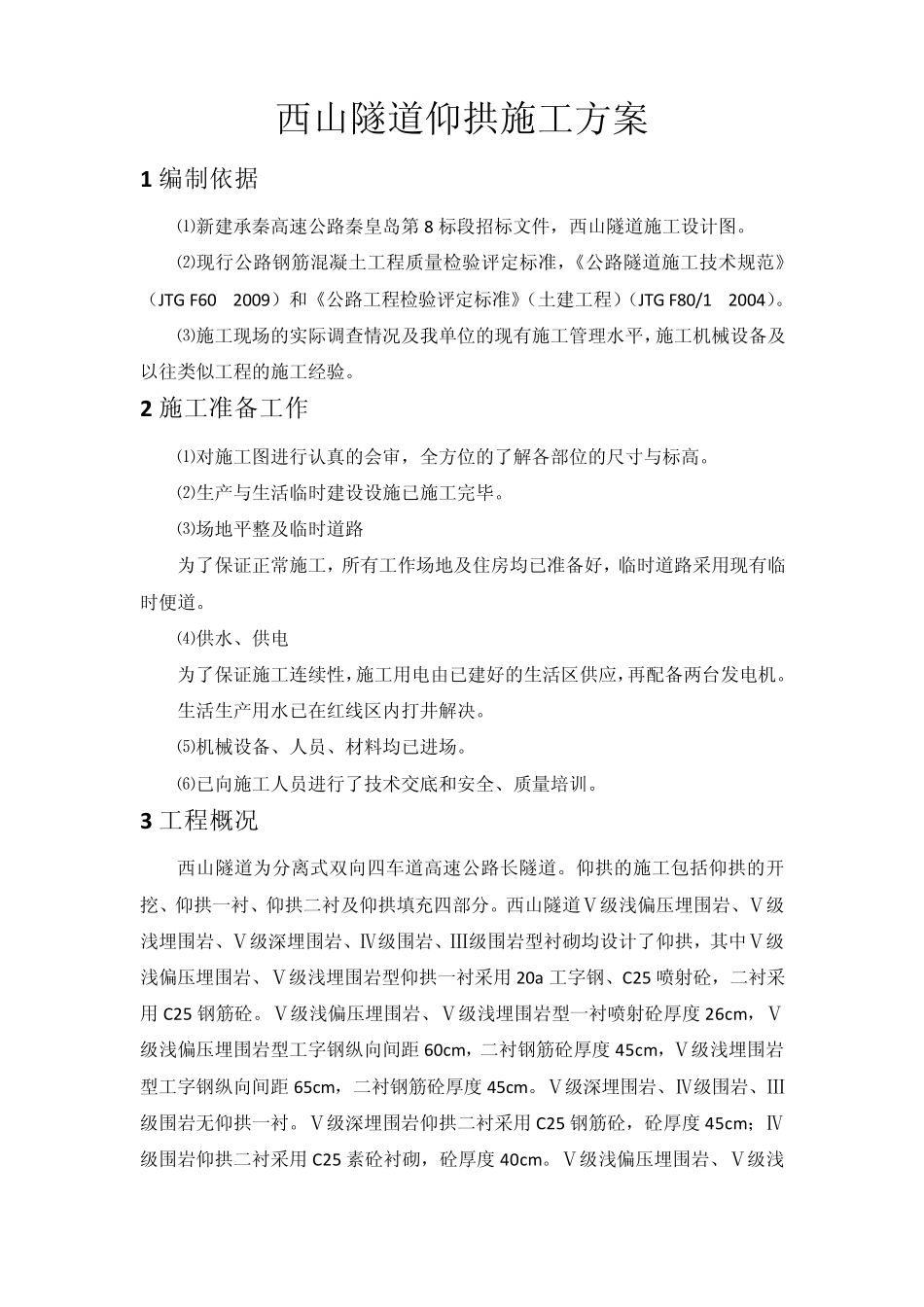

西山隧道仰拱施工方案 1 编制依据 ⑴新建承秦高速公路秦皇岛第 8 标段招标文件，西山隧道施工设计图。 ⑵现行公路钢筋混凝土工程质量检验评定标准，《公路隧道施工技术规范》（JTG F60—2009）和《公路工程检验评定标准》（土建工程）（JTG F80/1—2004）。 ⑶施工现场的实际调查情况及我单位的现有施工管理水平，施工机械设备及以往类似工程的施工经验。 2 施工准备工作 ⑴对施工图进行认真的会审，全方位的了解各部位的尺寸与标高。 ⑵生产与生活临时建设设施已施工完毕。 ⑶场地平整及临时道路 为了保证正常施工，所有工作场地及住房均已准备好，临时道路采用现有临时便道。 ⑷供水、供电 为了保证施工连续性，施工用电由已建好的生活区供应，再配备两台发电机。 生活生产用水已在红线区内打井解决。 ⑸机械设备、人员、材料均已进场。 ⑹已向施工人员进行了技术交底和安全、质量培训。 3 工程概况 西山隧道为分离式双向四车道高速公路长隧道。仰拱的施工包括仰拱的开挖、仰拱一衬、仰拱二衬及仰拱填充四部分。西山隧道Ⅴ级浅偏压埋围岩、Ⅴ级浅埋围岩、Ⅴ级深埋围岩、Ⅳ级围岩、Ⅲ级围岩型衬砌均设计了仰拱，其中Ⅴ级浅偏压埋围岩、Ⅴ级浅埋围岩型仰拱一衬采用 20a 工字钢、C25 喷射砼，二衬采用 C25 钢筋砼。Ⅴ级浅偏压埋围岩、Ⅴ级浅埋围岩型一衬喷射砼厚度 26cm ，Ⅴ级浅偏压埋围岩型工字钢纵向间距 60cm ，二衬钢筋砼厚度 45cm ，Ⅴ级浅埋围岩型工字钢纵向间距 65cm ，二衬钢筋砼厚度 45cm 。Ⅴ级深埋围岩、Ⅳ级围岩、Ⅲ级围岩无仰拱一衬。Ⅴ级深埋围岩仰拱二衬采用 C25 钢筋砼，砼厚度 45cm ；Ⅳ级围岩仰拱二衬采用 C25 素砼衬砌，砼厚度 40cm 。Ⅴ级浅偏压埋围岩、Ⅴ级浅埋围岩、Ⅴ级深埋围岩、Ⅳ级围岩仰拱填充均采用 C15 片石混凝土。 4 工程施工技术 ㈠施工顺序安排 根据现场实际要求将采用半幅施工半幅通车，仰拱施工应视围岩类别、地形情况及隧道埋置深度的不同分别作不同的工序安排： ⑴对于洞口偏压地段Ⅴ级浅偏压埋围岩，为了保证隧道的施工安全，应在隧道仰拱开挖一段（20m ）后，立即作仰拱的一衬、二衬、尽早与洞身一衬拱圈衬砌闭合成环，并做好仰拱的填充工作。 ⑵洞口 20m 后面的工序为了保证上断面各道工序的施工、实现平行作业，加快工程施工进度，则可以采取半幅仰拱开挖、衬砌、及填充左右交错施工的方法，交错距离不超过 3 倍二衬衬砌台车的纵向长度（36m...
