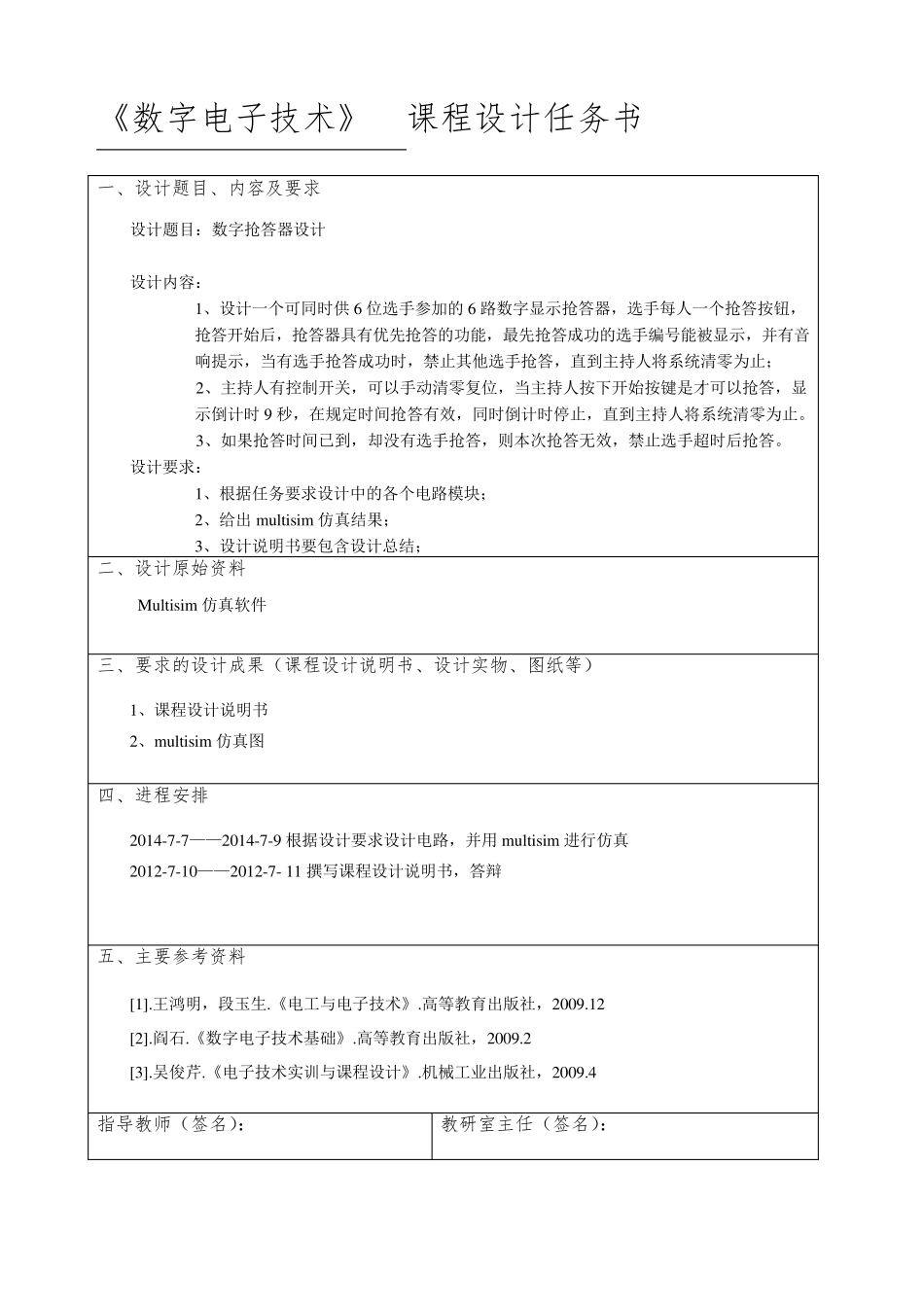

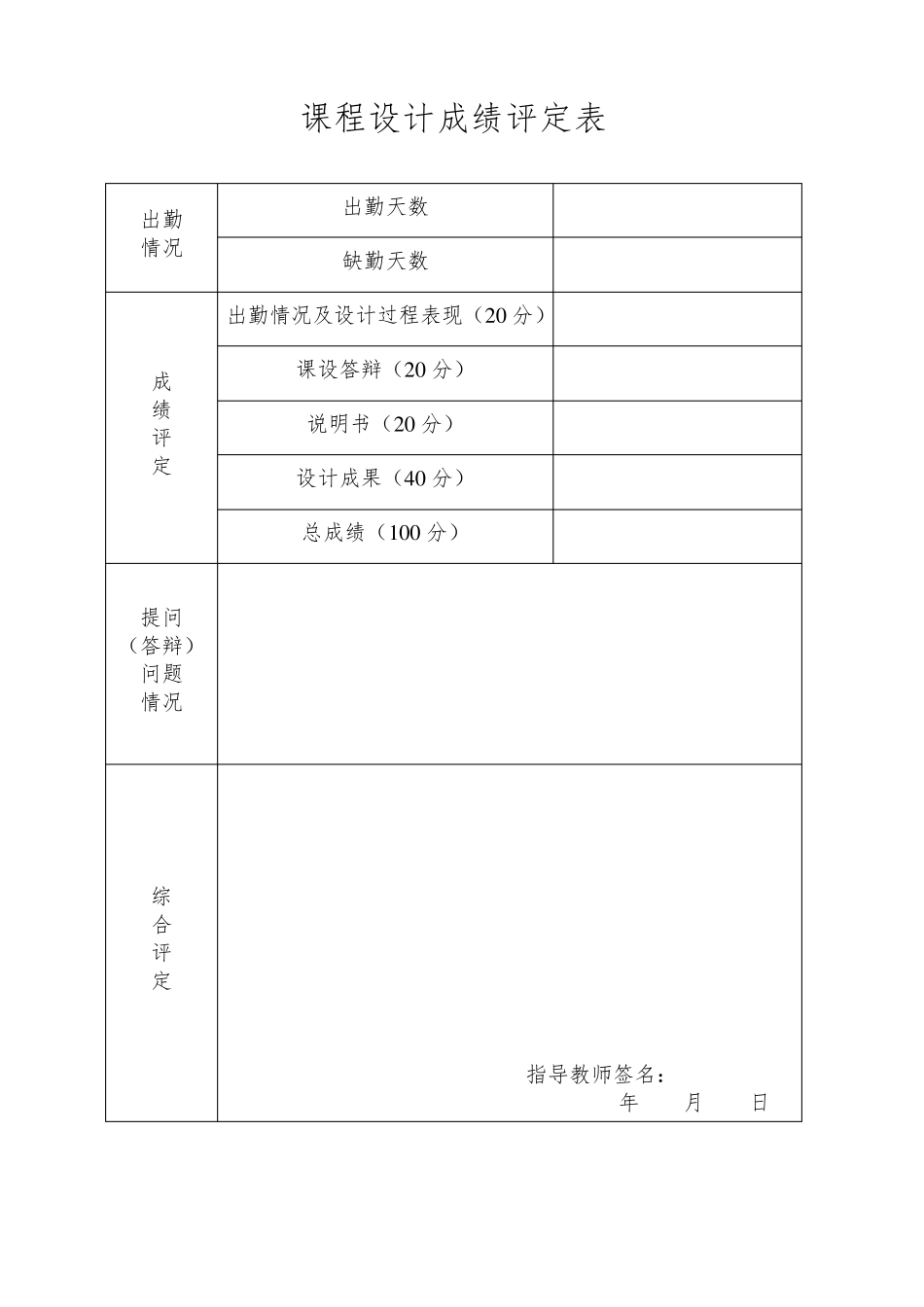

《数字电子技术》 课程设计任务书 一、设计题目、内容及要求 设计题目:数字抢答器设计 设计内容: 1、设计一个可同时供6 位选手参加的6 路数字显示抢答器,选手每人一个抢答按钮, 抢答开始后,抢答器具有优先抢答的功能,最先抢答成功的选手编号能被显示,并有音 响提示,当有选手抢答成功时,禁止其他选手抢答,直到主持人将系统清零为止; 2、主持人有控制开关,可以手动清零复位,当主持人按下开始按键是才可以抢答,显示倒计时9 秒,在规定时间抢答有效,同时倒计时停止,直到主持人将系统清零为止。 3、如果抢答时间已到,却没有选手抢答,则本次抢答无效,禁止选手超时后抢答。 设计要求: 1、根据任务要求设计中的各个电路模块; 2、给出mu ltisim 仿真结果; 3、设计说明书要包含设计总结; 二、设计原始资料 Mu ltisim 仿真软件 三、要求的设计成果(课程设计说明书、设计实物、图纸等) 1、课程设计说明书 2、mu ltisim 仿真图 四、进程安排 2014-7-7——2014-7-9 根据设计要求设计电路,并用 mu ltisim 进行仿真 2012-7-10——2012-7- 11 撰写课程设计说明书,答辩 五、主要参考资料 [1].王鸿明,段玉生.《电工与电子技术》.高等教育出版社,2009.12 [2].阎石.《数字电子技术基础》.高等教育出版社,2009.2 [3].吴俊芹.《电子技术实训与课程设计》.机械工业出版社,2009.4 指导教师(签名): 教研室主任(签名): 课程设计成绩评定表 出勤 情况 出勤天数 缺勤天数 成 绩 评 定 出勤情况及设计过程表现(2 0 分) 课设答辩(2 0 分) 说明书(2 0 分) 设计成果(4 0 分) 总成绩(1 0 0 分) 提问 (答辩) 问题 情况 综 合 评 定 指导教师签名: 年 月 日 目 录 1 引言 ................................................................................................................................. 1 2 仿真软件介绍 ................................................................................................................ 2 2.1 Mu ltisim 发展简介 ................................................................................................ 2 2.2 Mu ltisim 13 概述 ................................................................................................... 2 2.3...
