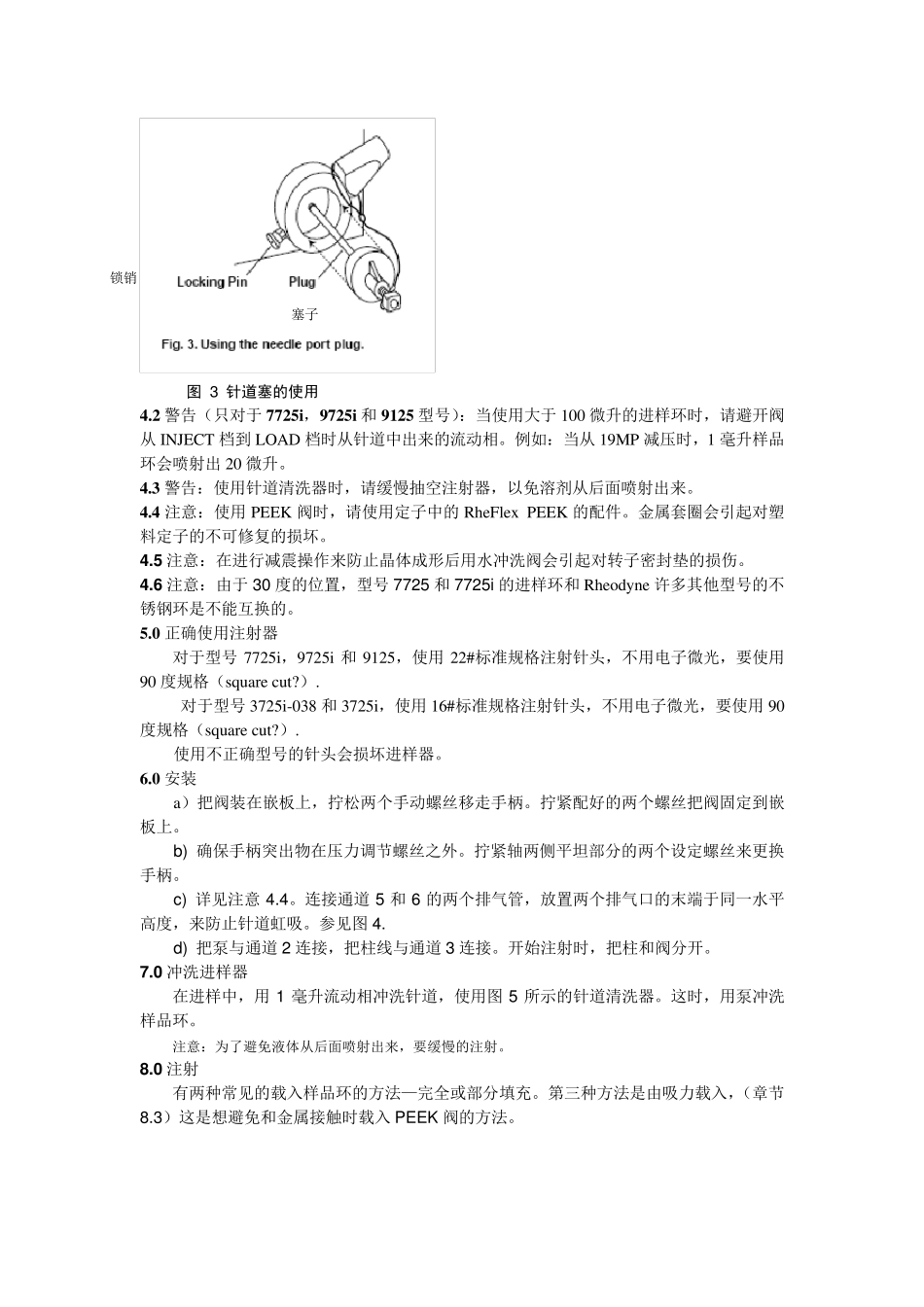

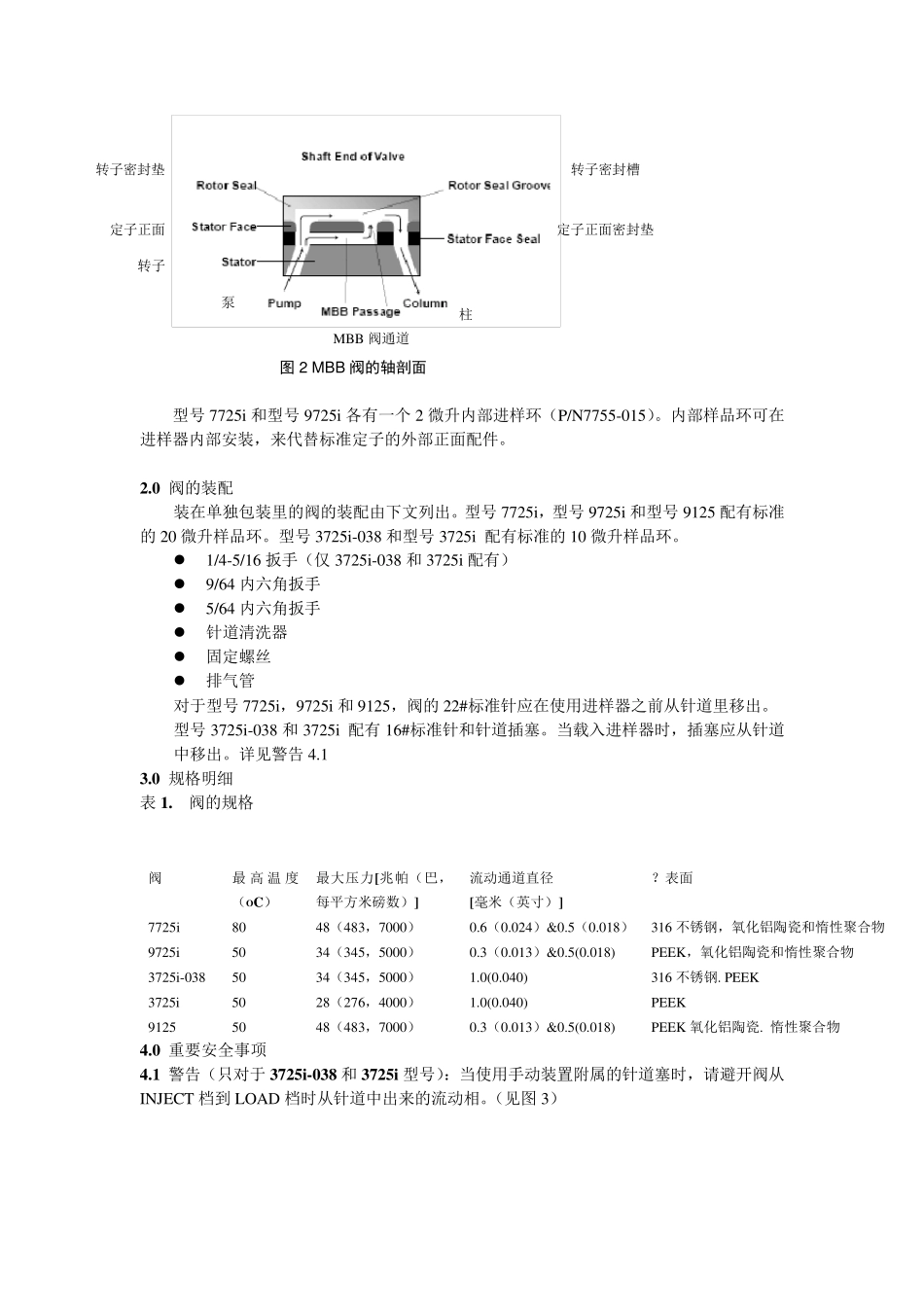

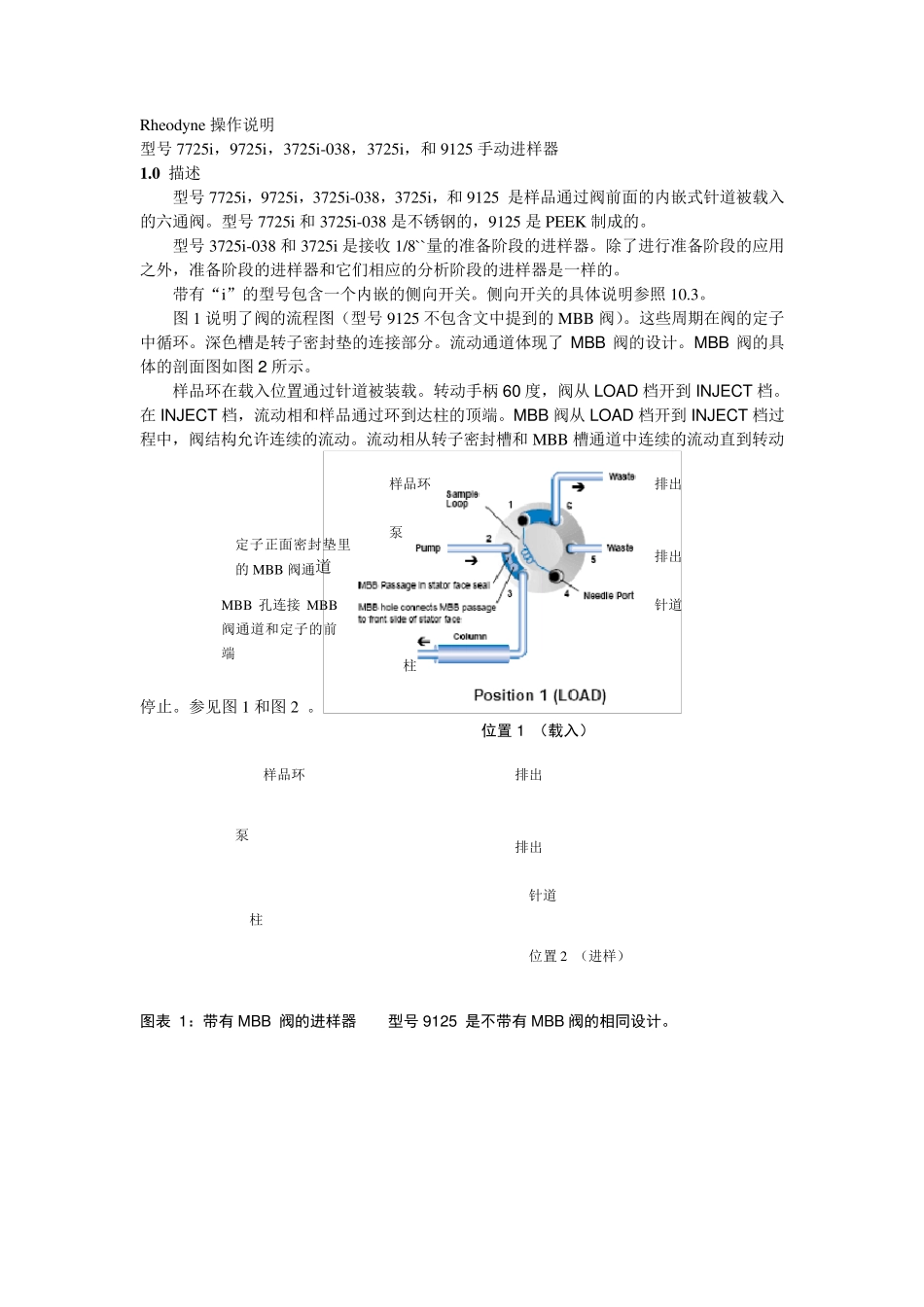

Rheo dy n e 操作说明 型号7725i，9725i，3725i-038，3725i，和9125 手动进样器 1 .0 描述 型号7725i，9725i，3725i-038，3725i，和9125 是样品通过阀前面的内嵌式针道被载入的六通阀。型号7725i 和3725i-038 是不锈钢的，9125 是PEEK 制成的。 型号3725i-038 和3725i 是接收1/8``量的准备阶段的进样器。除了进行准备阶段的应用之外，准备阶段的进样器和它们相应的分析阶段的进样器是一样的。 带有“i”的型号包含一个内嵌的侧向开关。侧向开关的具体说明参照 10.3。 图 1 说明了阀的流程图（型号9125 不包含文中提到的MBB 阀）。这些周期在阀的定子中循环。深色槽是转子密封垫的连接部分。流动通道体现了MBB 阀的设计。MBB 阀的具体的剖面图如图 2 所示。 样品环在载入位置通过针道被装载。转动手柄 60 度，阀从 LOAD 档开到 INJECT档。在 INJECT档，流动相和样品通过环到达柱的顶端。MBB 阀从 LOAD 档开到 INJECT档过程中，阀结构允许连续的流动。流动相从转子密封槽和MBB 槽通道中连续的流动直到转动停止。参见图 1 和图 2 。 位置1 （载入） 图表 1：带有MBB 阀的进样器 型号9125 是不带有MBB 阀的相同设计。 样品环 泵 柱 针道 排出 排出 定子正面密封垫里的MBB 阀通道 MBB 孔连接MBB阀通道和定子的前端 位置 2 （进样） 样品环 泵 柱 排出 排出 针道 图2 M BB 阀的轴剖面 型号7725i和型号9725i各有一个2 微升内部进样环（P/N7755-015）。内部样品环可在进样器内部安装，来代替标准定子的外部正面配件。 2.0 阀的装配 装在单独包装里的阀的装配由下文列出。型号7725i，型号9725i和型号9125 配有标准的 20 微升样品环。型号3725i-038 和型号3725i 配有标准的 10 微升样品环。  1/4-5/16 扳手（仅 3725i-038 和3725i配有）  9/64 内六角扳手  5/64 内六角扳手  针道清洗器  固定螺丝  排气管 对于型号7725i，9725i和9125，阀的 22#标准针应在使用进样器之前从针道里移出。 型号3725i-038 和3725i 配有16#标准针和针道插塞。当载入进样器时，插塞应从针道中移出。详见警告 4.1 3.0 规格明细 表 1. 阀的规格 阀 最 高 温 度（OC） 最大压力[兆帕（巴，每平方米磅数）] 流动通道直径 [毫米（英寸）] ？表面 7725i 80 48（483，7000） 0.6（0.024）&0.5（0.018） 316 不锈钢，氧化铝陶瓷和惰性聚...
