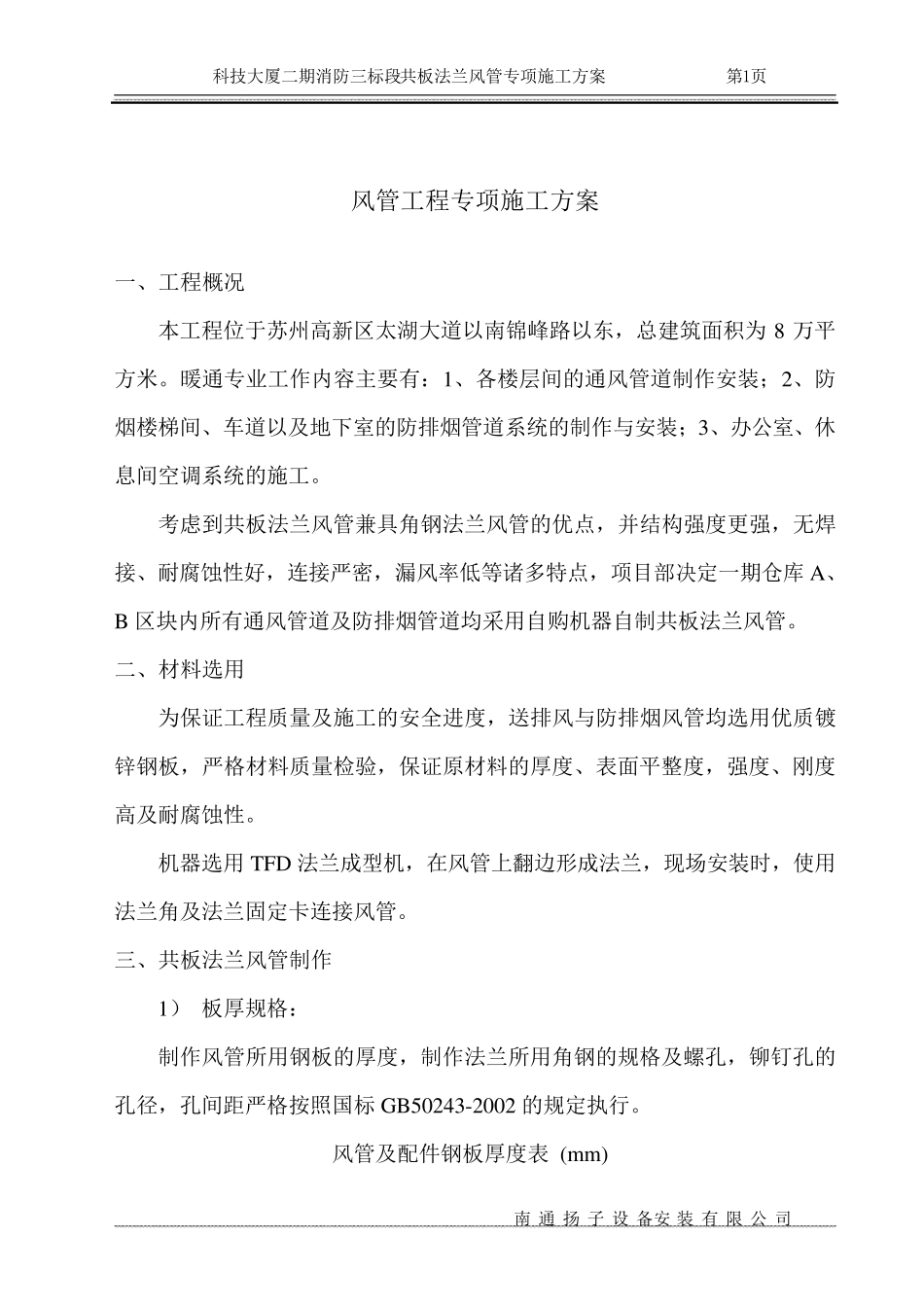

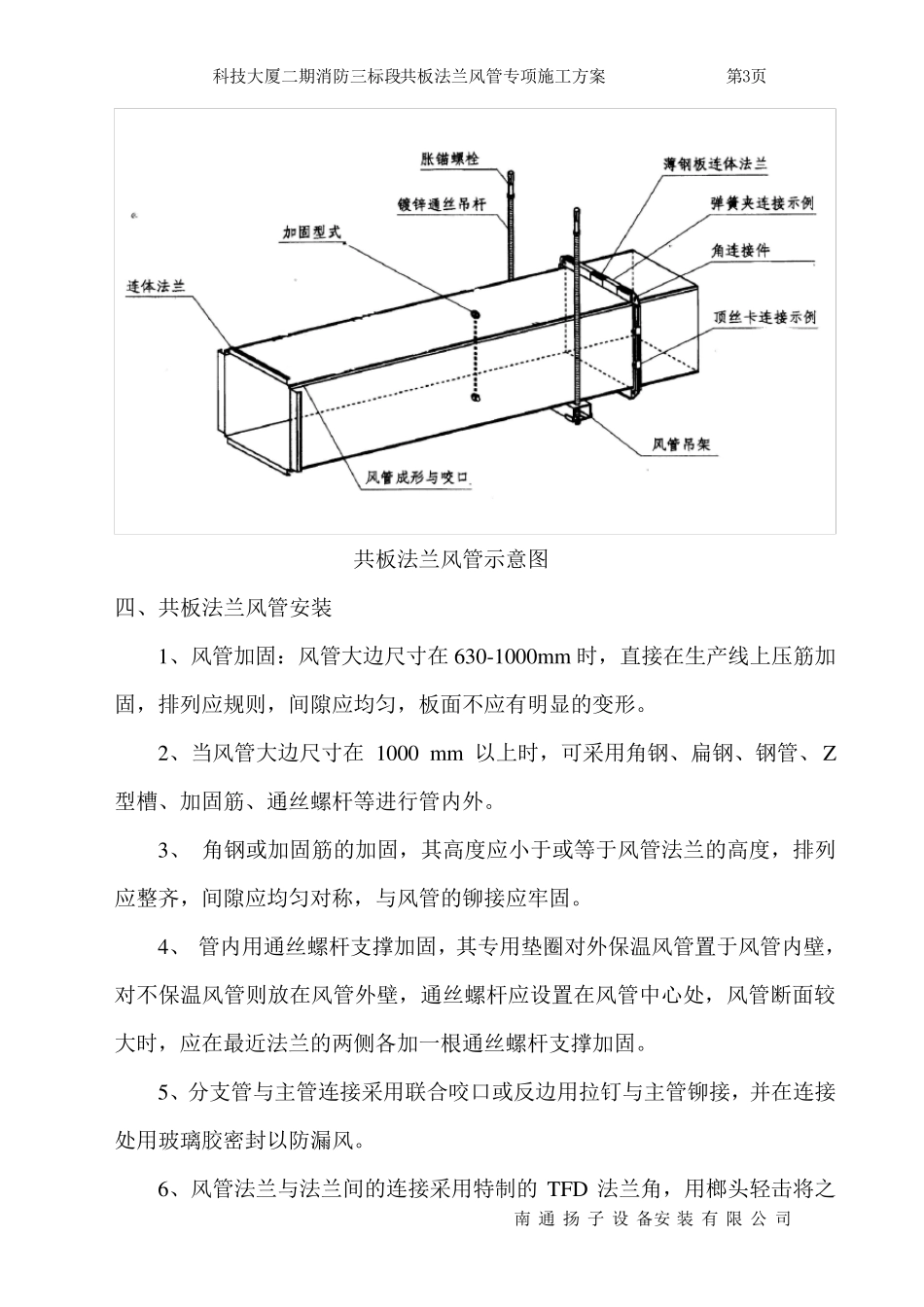

科技大厦二期消防三标段-共板法兰风管专项施工方案 第1页 南 通 扬 子 设 备安 装 有 限 公 司 风管工程专项施工方案 一、工程概况 本工程位于苏州高新区太湖大道以南锦峰路以东，总建筑面积为 8 万平方米。暖通专业工作内容主要有：1、各楼层间的通风管道制作安装；2、防烟楼梯间、车道以及地下室的防排烟管道系统的制作与安装；3、办公室、休息间空调系统的施工。 考虑到共板法兰风管兼具角钢法兰风管的优点，并结构强度更强，无焊接、耐腐蚀性好，连接严密，漏风率低等诸多特点，项目部决定一期仓库A、B 区块内所有通风管道及防排烟管道均采用自购机器自制共板法兰风管。 二、材料选用 为保证工程质量及施工的安全进度，送排风与防排烟风管均选用优质镀锌钢板，严格 材料质量检 验 ，保证原 材料的厚 度、表 面平整 度，强度、刚 度高及耐腐蚀性。 机器选用TFD 法兰成 型 机，在 风管上 翻 边 形 成 法兰，现 场 安装时 ，使 用法兰角及法兰固 定卡 连接风管。 三、共板法兰风管制作 1） 板厚 规 格 ： 制作风管所用钢板的厚 度，制作法兰所用角钢的规 格 及螺 孔 ，铆 钉 孔 的孔 径 ，孔 间距 严格 按 照 国 标GB50243-2002 的规 定执 行 。 风管及配 件 钢板厚 度表 (m m ) 科 技 大 厦 二 期 消 防 三 标 段-共 板 法 兰 风 管 专 项 施 工 方 案 第 2页 南 通 扬 子 设 备 安 装 有 限 公 司 类 别 风 管 直 径 或 长 边 尺 寸 圆 形 风 管 矩 形 风 管 除 尘 系 统 风 管 中 、 低 压系 统 高 压 系统 D(b)≤320 0.5 0.5 0.75 1.5 320 < D(b)≤450 0.6 0.6 0.75 1.5 450 < D(b)≤630 0.75 0.6 0.75 2.0 630 < D(b)≤1000 0.75 0.75 1.0 2.0 1000
