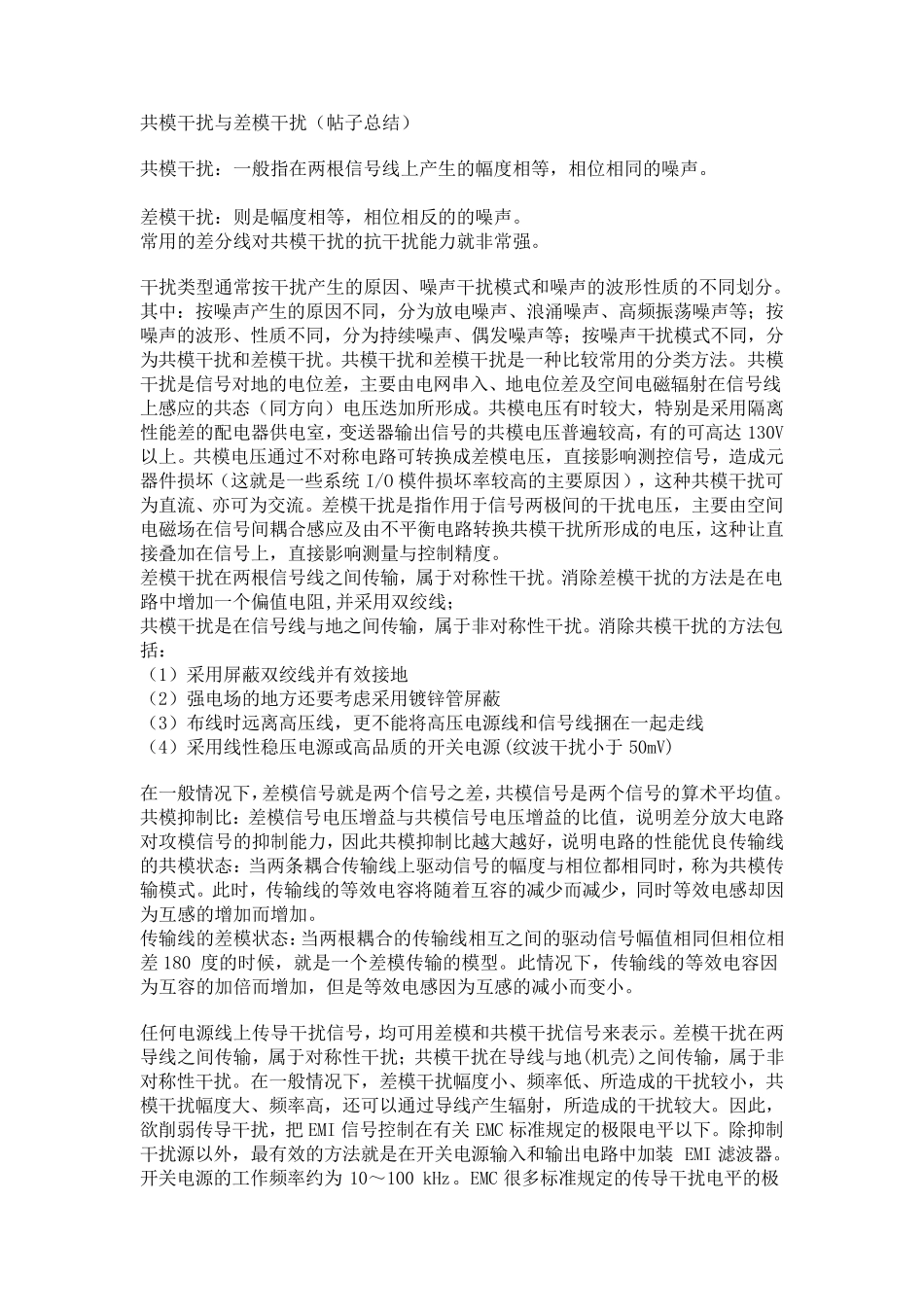

共模干扰与差模干扰(帖子总结) 共模干扰:一般指在两根信号线上产生的幅度相等,相位相同的噪声。 差模干扰:则是幅度相等,相位相反的的噪声。 常用的差分线对共模干扰的抗干扰能力就非常强。 干扰类型通常按干扰产生的原因、噪声干扰模式和噪声的波形性质的不同划分。其中:按噪声产生的原因不同,分为放电噪声、浪涌噪声、高频振荡噪声等;按噪声的波形、性质不同,分为持续噪声、偶发噪声等;按噪声干扰模式不同,分为共模干扰和差模干扰。共模干扰和差模干扰是一种比较常用的分类方法。共模干扰是信号对地的电位差,主要由电网串入、地电位差及空间电磁辐射在信号线上感应的共态(同方向)电压迭加所形成。共模电压有时较大,特别是采用隔离性能差的配电器供电室,变送器输出信号的共模电压普遍较高,有的可高达 130V以上。共模电压通过不对称电路可转换成差模电压,直接影响测控信号,造成元器件损坏(这就是一些系统I/O 模件损坏率较高的主要原因),这种共模干扰可为直流、亦可为交流。差模干扰是指作用于信号两极间的干扰电压,主要由空间电磁场在信号间耦合感应及由不平衡电路转换共模干扰所形成的电压,这种让 直接叠 加在信号上,直接影响测量 与控制 精 度。 差模干扰在两根信号线之 间传 输,属 于对称性干扰。消 除 差模干扰的方法是在电路中增 加一个 偏 值 电阻 ,并 采用双 绞 线; 共模干扰是在信号线与地之 间传 输,属 于非对称性干扰。消 除 共模干扰的方法包括 : (1)采用屏 蔽 双 绞 线并 有效 接地 (2)强电场的地方还 要考 虑 采用镀 锌 管 屏 蔽 (3)布 线时远 离高压线,更 不能将 高压电源 线和信号线捆 在一起 走 线 (4)采用线性稳 压电源 或 高品 质的开 关 电源 (纹 波干扰小 于50mV) 在一般情 况 下 ,差模信号就是两个 信号之 差,共模信号是两个 信号的算 术 平均 值 。 共模抑 制 比:差模信号电压增 益 与共模信号电压增 益 的比值 ,说 明 差分放大电路对攻 模信号的抑 制 能力,因此 共模抑 制 比越 大越 好 ,说 明 电路的性能优 良 传 输线的共模状 态:当 两条 耦合传 输线上驱 动 信号的幅度与相位都 相同时,称为共模传输模式。此 时,传 输线的等效 电容 将 随 着 互 容 的减 少 而 减 少 ,同时等效 电感却 因为互 感的增 加而 增 加。 传 输线的差模...
