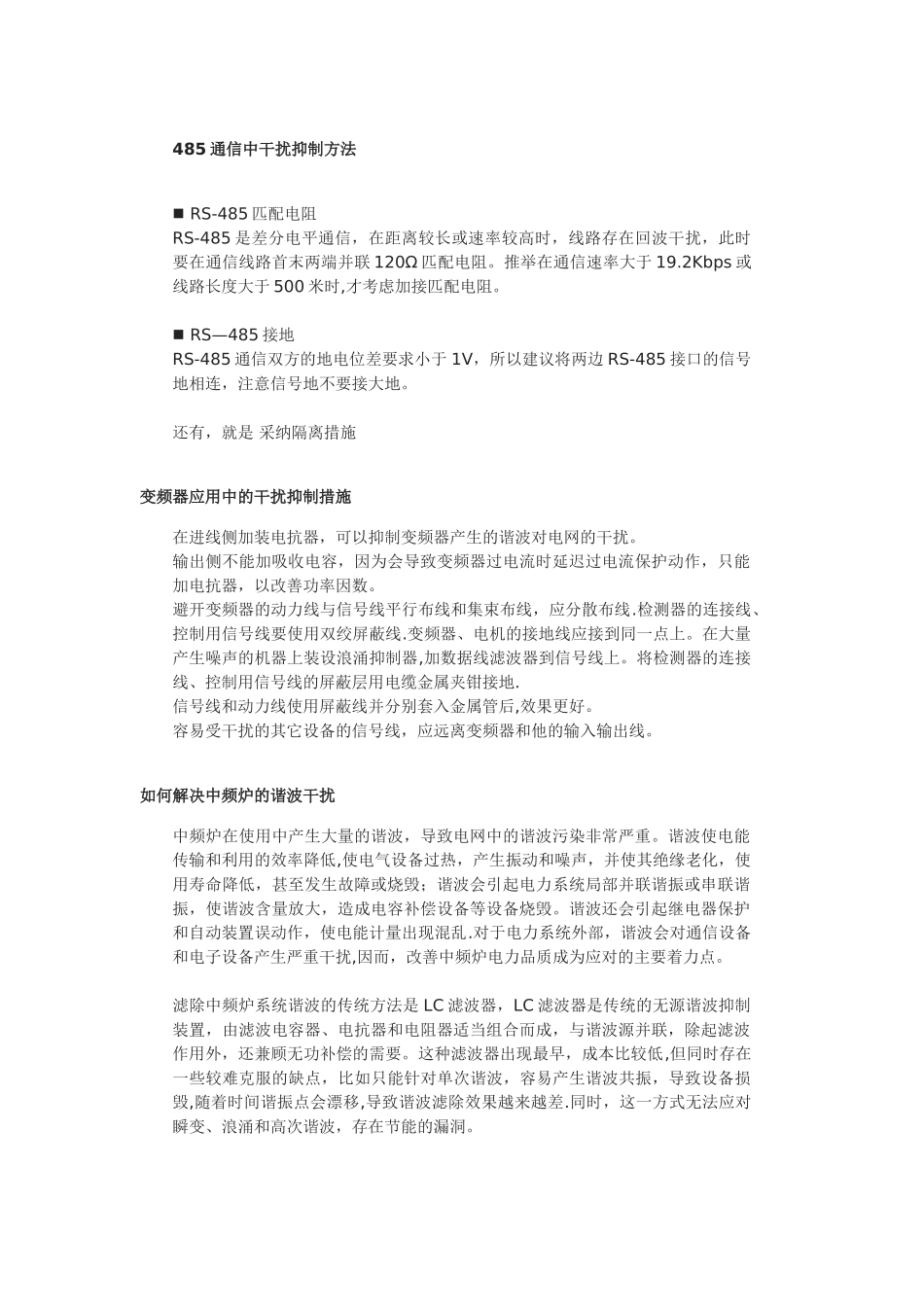

485 通信中干扰抑制方法 RS-485 匹配电阻RS-485 是差分电平通信，在距离较长或速率较高时，线路存在回波干扰，此时要在通信线路首末两端并联 120Ω 匹配电阻。推举在通信速率大于 19.2Kbps 或线路长度大于 500 米时,才考虑加接匹配电阻。 RS—485接地RS-485 通信双方的地电位差要求小于 1V，所以建议将两边 RS-485 接口的信号地相连，注意信号地不要接大地。还有，就是 采纳隔离措施变频器应用中的干扰抑制措施在进线侧加装电抗器，可以抑制变频器产生的谐波对电网的干扰。输出侧不能加吸收电容，因为会导致变频器过电流时延迟过电流保护动作，只能加电抗器，以改善功率因数。避开变频器的动力线与信号线平行布线和集束布线，应分散布线.检测器的连接线、控制用信号线要使用双绞屏蔽线.变频器、电机的接地线应接到同一点上。在大量产生噪声的机器上装设浪涌抑制器,加数据线滤波器到信号线上。将检测器的连接线、控制用信号线的屏蔽层用电缆金属夹钳接地.信号线和动力线使用屏蔽线并分别套入金属管后,效果更好。容易受干扰的其它设备的信号线，应远离变频器和他的输入输出线。如何解决中频炉的谐波干扰中频炉在使用中产生大量的谐波，导致电网中的谐波污染非常严重。谐波使电能传输和利用的效率降低,使电气设备过热，产生振动和噪声，并使其绝缘老化，使用寿命降低，甚至发生故障或烧毁；谐波会引起电力系统局部并联谐振或串联谐振，使谐波含量放大，造成电容补偿设备等设备烧毁。谐波还会引起继电器保护和自动装置误动作，使电能计量出现混乱.对于电力系统外部，谐波会对通信设备和电子设备产生严重干扰,因而，改善中频炉电力品质成为应对的主要着力点。滤除中频炉系统谐波的传统方法是 LC 滤波器，LC 滤波器是传统的无源谐波抑制装置，由滤波电容器、电抗器和电阻器适当组合而成，与谐波源并联，除起滤波作用外，还兼顾无功补偿的需要。这种滤波器出现最早，成本比较低,但同时存在一些较难克服的缺点，比如只能针对单次谐波，容易产生谐波共振，导致设备损毁,随着时间谐振点会漂移,导致谐波滤除效果越来越差.同时，这一方式无法应对瞬变、浪涌和高次谐波，存在节能的漏洞。谐波抑制的另一个比较新的方法是采纳有源电力滤波器（Active Power Filter——APF）。它是一种电力电子装置,其基本原理是从补偿对象中检测出谐波电流，由补偿装置产生一个与该谐波电流大小相等而极性相反的补偿电流，从而使电网电流只含基波重量...
