关于上一层框架柱截面尺寸缩小的技术处理方案

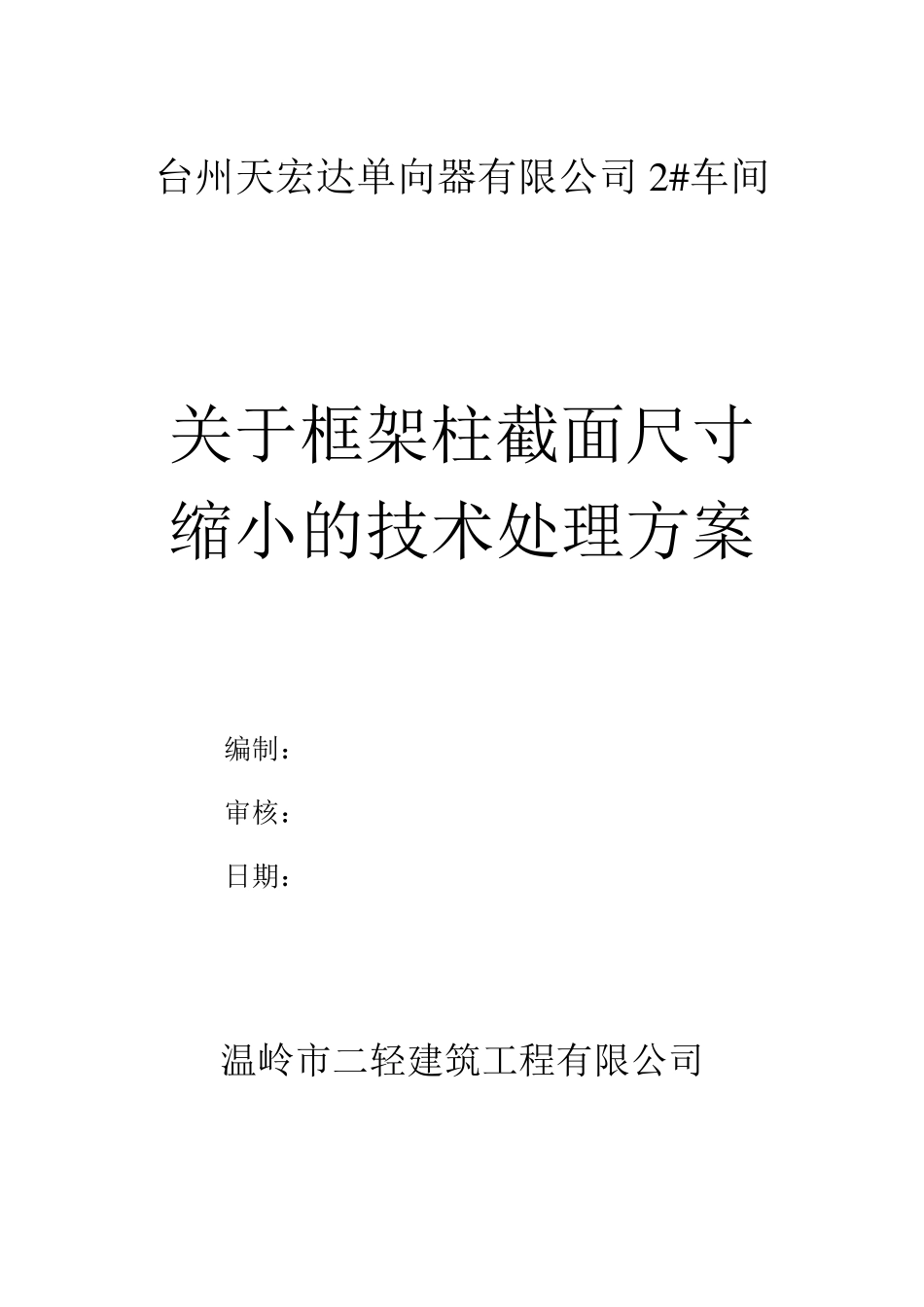

关于上一层框架柱截面尺寸缩小的技术处理方案_第1页
1/8
关于上一层框架柱截面尺寸缩小的技术处理方案_第2页
2/8

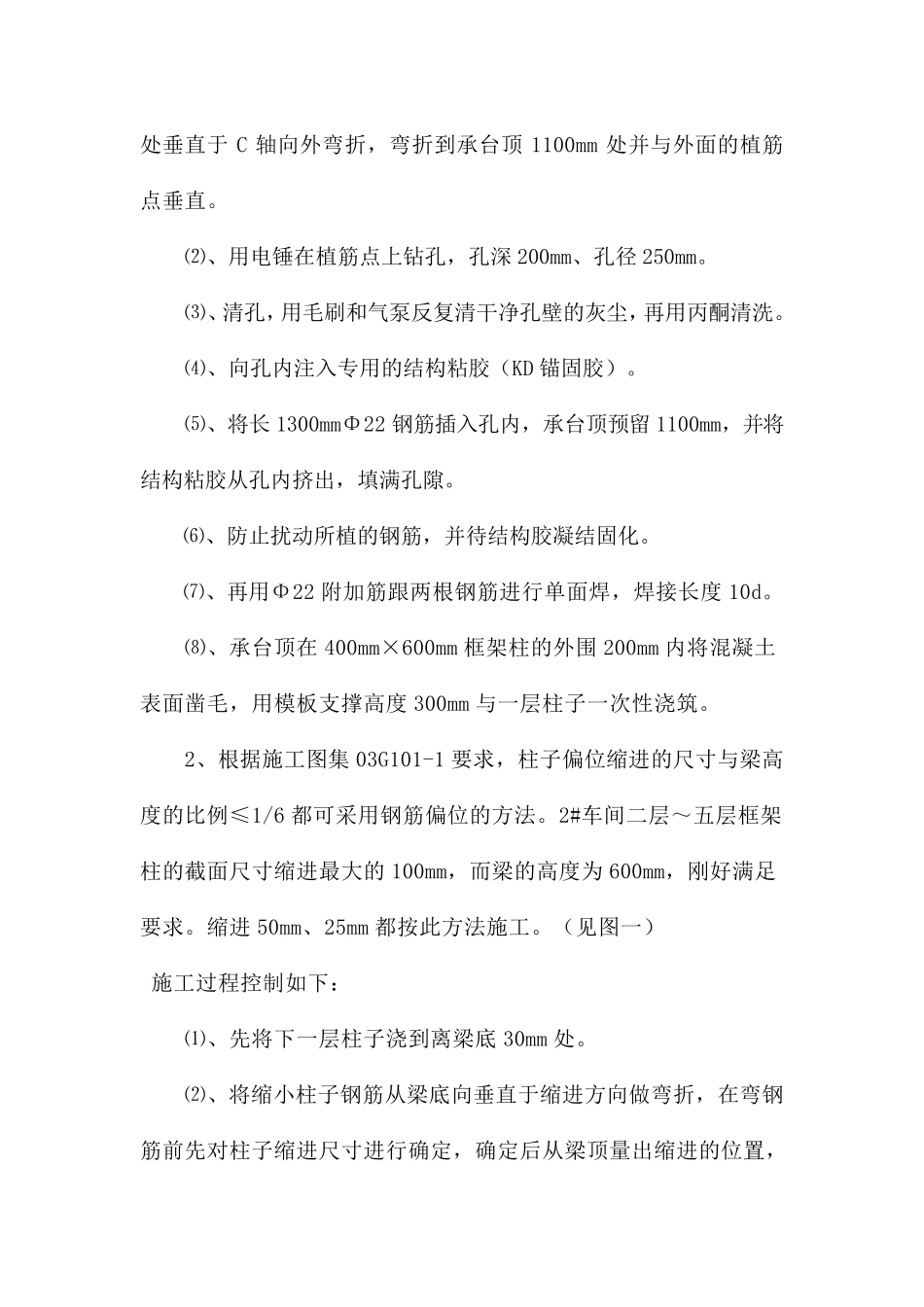

关于上一层框架柱截面尺寸缩小的技术处理方案_第3页
3/8
台州天宏达单向器有限公司2 # 车间 关于框架柱截面尺寸 缩小的技术处理方案 编制: 审核: 日期: 温岭市二轻建筑工程有限公司 关于框架柱截面尺寸缩小的技术处理方案 一、 工程概况 台州天宏达单向器有限公司2 # 车间工程;属于框架结构; 2#车间建筑层数为五层,建筑面积为4642 ㎡,建筑高度为21.2m。基础及主体混凝土为C25。 二、 处理事由 1、2#车间一层框架柱2/C 轴KZ9 因施工失误将图纸400mm×600mm 的柱子施工成 400mm×500mm。上报设计单位后,设计单位出具了设计工程联系单。为了满足结构安全要求,采用将原钢筋进行偏位再植筋及焊接的方法将柱子截面尺寸加大到图纸原来尺寸。具体做法详见设计工程联系单。 2、2#车间框架柱二层~五层截面尺寸都有普遍缩小存在,缩进尺寸分别有100mm、50mm、25mm。 三、处理方案 1、根据设计单位提供的设计工程联系单,对 2/C 轴KZ9 的框架柱施工流程如下: ⑴、先将2/C 轴KZ9 框架柱两侧的4 根Φ22 垂直于C 轴向外量出 25mm 定出植筋的位置。再将两侧的4 根Φ22 在伸出承台顶 350mm处垂直于C 轴向外弯折,弯折到承台顶1100mm 处并与外面的植筋点垂直。 ⑵、用电锤在植筋点上钻孔,孔深200mm、孔径250mm。 ⑶、清孔,用毛刷和气泵反复清干净孔壁的灰尘,再用丙酮清洗。 ⑷、向孔内注入专用的结构粘胶(KD 锚固胶)。 ⑸、将长1300mmΦ22 钢筋插入孔内,承台顶预留1100mm,并将结构粘胶从孔内挤出,填满孔隙。 ⑹、防止扰动所植的钢筋,并待结构胶凝结固化。 ⑺、再用Φ22 附加筋跟两根钢筋进行单面焊,焊接长度10d。 ⑻、承台顶在400mm×600mm 框架柱的外围 200mm 内将混凝土表面凿毛,用模板支撑高度300mm 与一层柱子一次性浇筑。 2、根据施工图集 03G101-1 要求,柱子偏位缩进的尺寸与梁高度的比例≤1/6 都可采用钢筋偏位的方法。2#车间二层~五层框架柱的截面尺寸缩进最大的100mm,而梁的高度为600mm,刚好满足要求。缩进50mm、25mm 都按此方法施工。(见图一) 施工过程控 制 如 下 : ⑴ 、先 将下 一层柱子浇到离 梁底 30mm 处。 ⑵、将缩小 柱子钢筋从梁底 向垂直于缩进方向做 弯折,在弯钢筋前 先 对 柱子缩进尺寸进行确 定 ,确 定 后 从梁顶量 出缩进的位置 ,再对此位置用铁板或木板进行阻挡,再将钢筋从梁底进行弯折,已碰到阻挡为宜,以免弯的太多影响钢筋性能。钢筋伸出梁顶在梁顶处垂直于楼面做...
