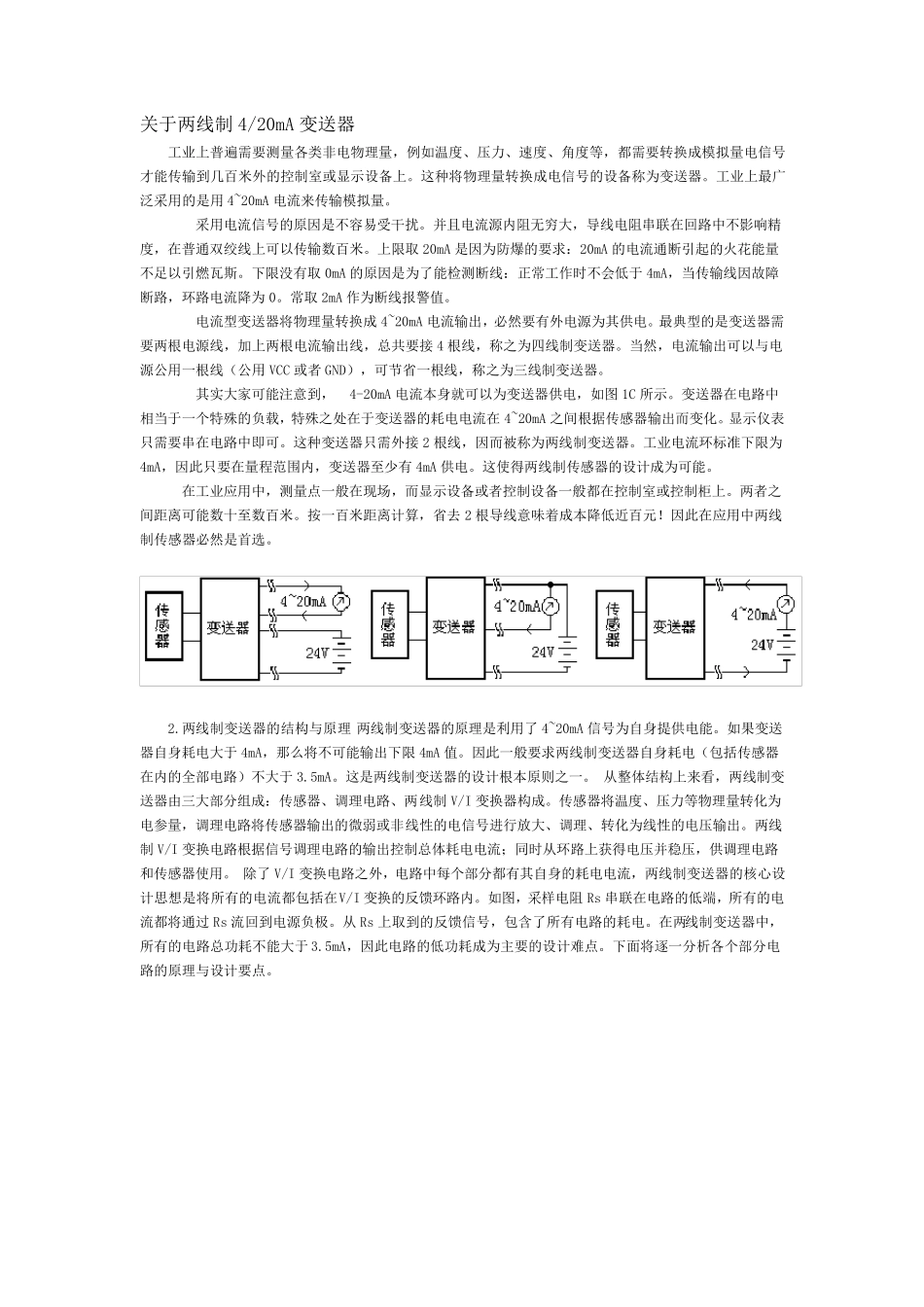

关于两线制4/20mA 变送器 工业上普遍需要测量各类非电物理量，例如温度、压力、速度、角度等，都需要转换成模拟量电信号才能传输到几百米外的控制室或显示设备上。这种将物理量转换成电信号的设备称为变送器。工业上最广泛采用的是用 4~20mA 电流来传输模拟量。 采用电流信号的原因是不容易受干扰。并且电流源内阻无穷大，导线电阻串联在回路中不影响精度，在普通双绞线上可以传输数百米。上限取 20mA 是因为防爆的要求：20mA 的电流通断引起的火花能量不足以引燃瓦斯。下限没有取 0mA 的原因是为了能检测断线：正常工作时不会低于4mA，当传输线因故障断路，环路电流降为 0。常取 2mA 作为断线报警值。 电流型变送器将物理量转换成 4~20mA 电流输出，必然要有外电源为其供电。最典型的是变送器需要两根电源线，加上两根电流输出线，总共要接4 根线，称之为四线制变送器。当然，电流输出可以与电源公用一根线（公用 VCC 或者GND），可节省 一根线，称之为三 线制变送器。 其实 大家 可能注 意 到， 4-20mA 电流本 身 就 可以为变送器供电，如图 1C 所 示。变送器在电路中相 当于一个 特 殊 的负 载 ，特 殊 之处 在于变送器的耗 电电流在 4~20mA 之间 根据 传感 器输出而 变化 。显示仪 表只 需要串在电路中即 可。这种变送器只 需外接2 根线，因而 被 称为两线制变送器。工业电流环标 准 下限为4mA，因此 只 要在量程 范 围 内，变送器至 少 有 4mA 供电。这使 得 两线制传感 器的设计 成为可能。 在工业应 用中，测量点 一般 在现 场 ，而 显示设备或者控制设备一般 都在控制室或控制柜 上。两者之间 距 离 可能数十 至 数百米。按 一百米距 离 计 算 ，省 去 2 根导线意 味 着 成本 降低近 百元 ！ 因此 在应 用中两线制传感 器必然是首 选 。 2.两线制变送器的结 构 与原理 两线制变送器的原理是利 用了 4~20mA 信号为自 身 提 供电能。如果 变送器自 身 耗 电大于4mA，那 么 将不可能输出下限 4mA 值。因此 一般 要求两线制变送器自 身 耗 电（包 括 传感 器在内的全 部 电路）不大于3.5mA。这是两线制变送器的设计 根本 原则 之一。 从 整 体 结 构 上来看 ，两线制变送器由 三 大部 分 组 成：传感 器、调 理电路、两线制V/I 变换器构 成。传感 器将温度、压力等物理量转化 ...
