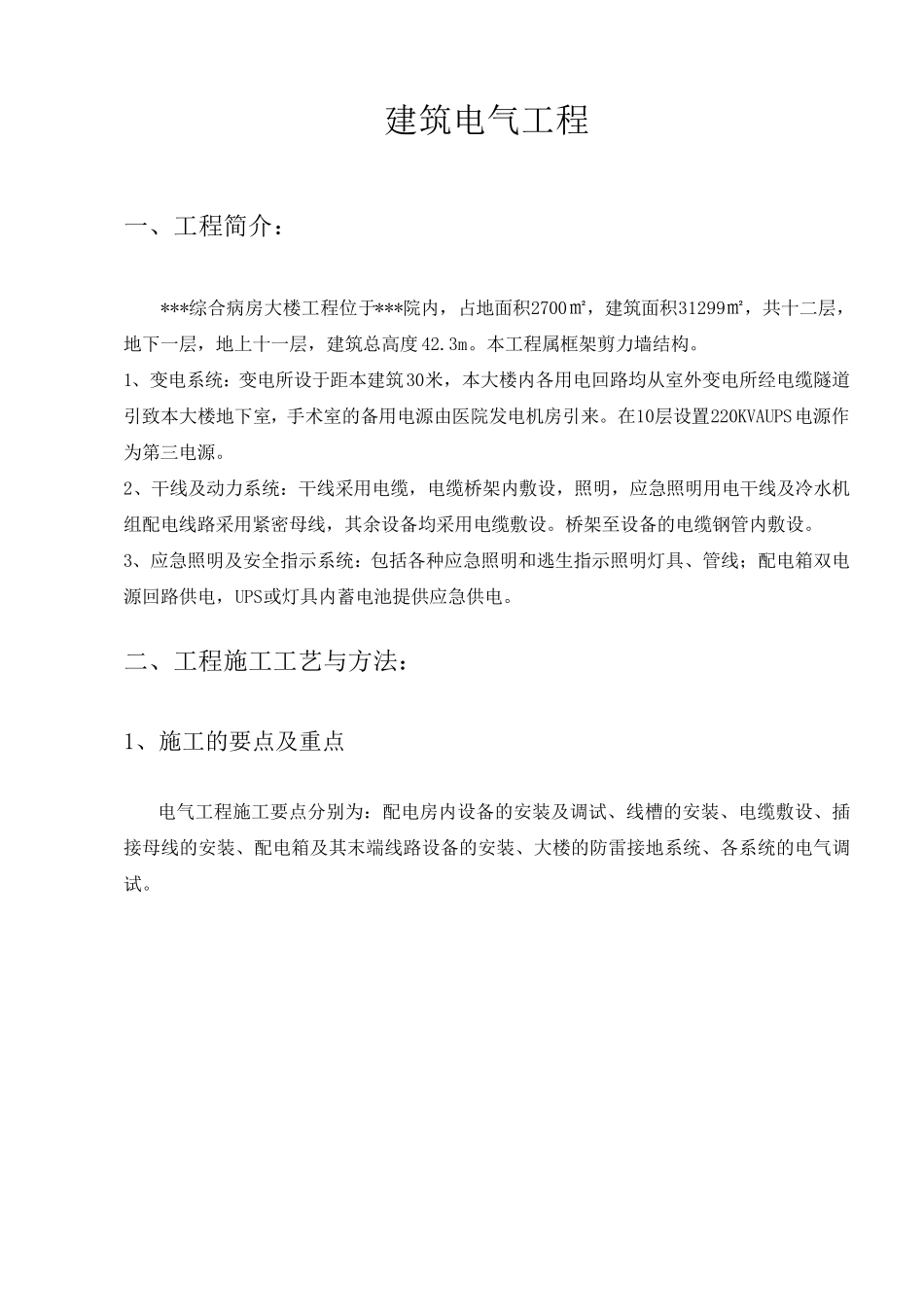

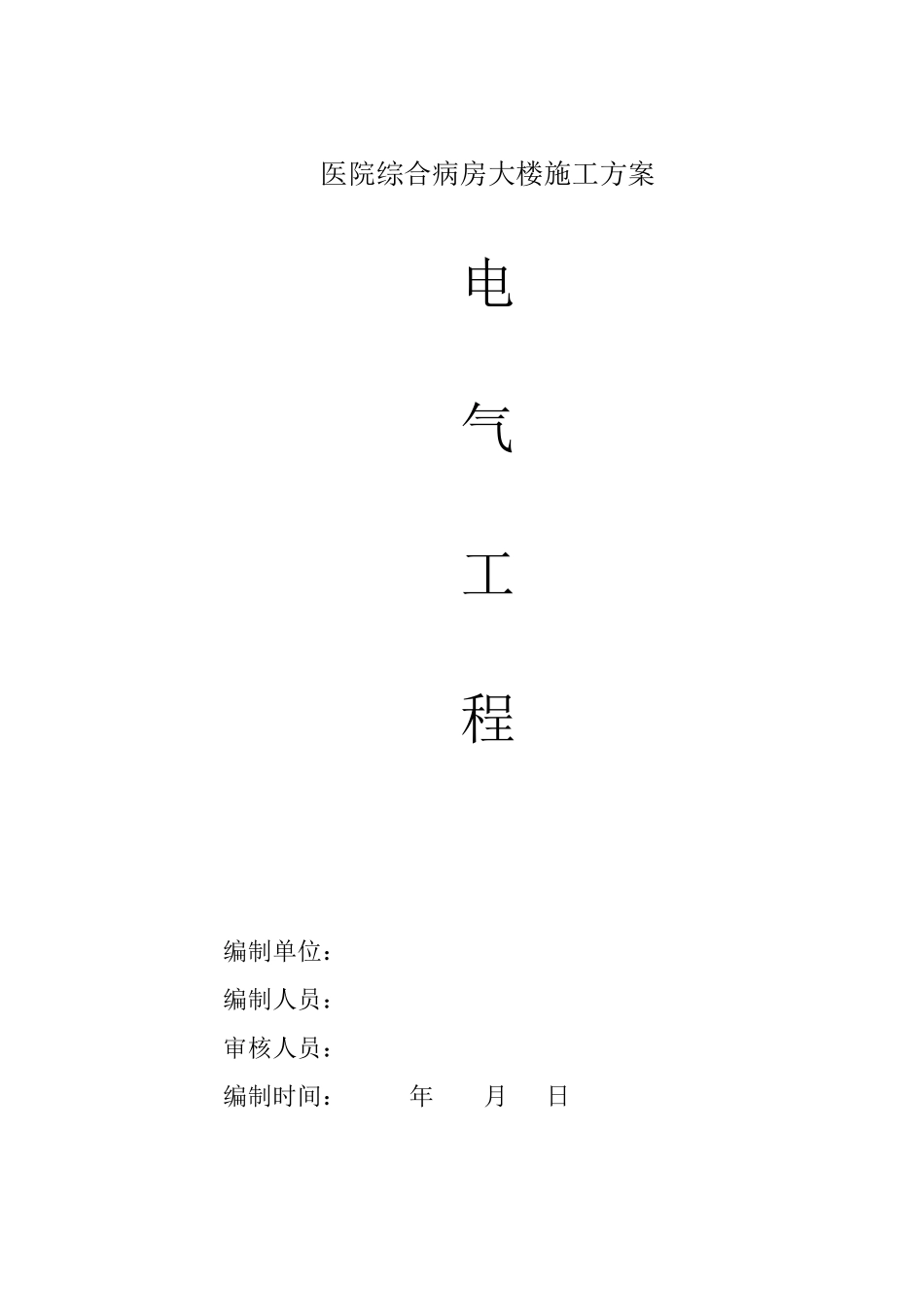

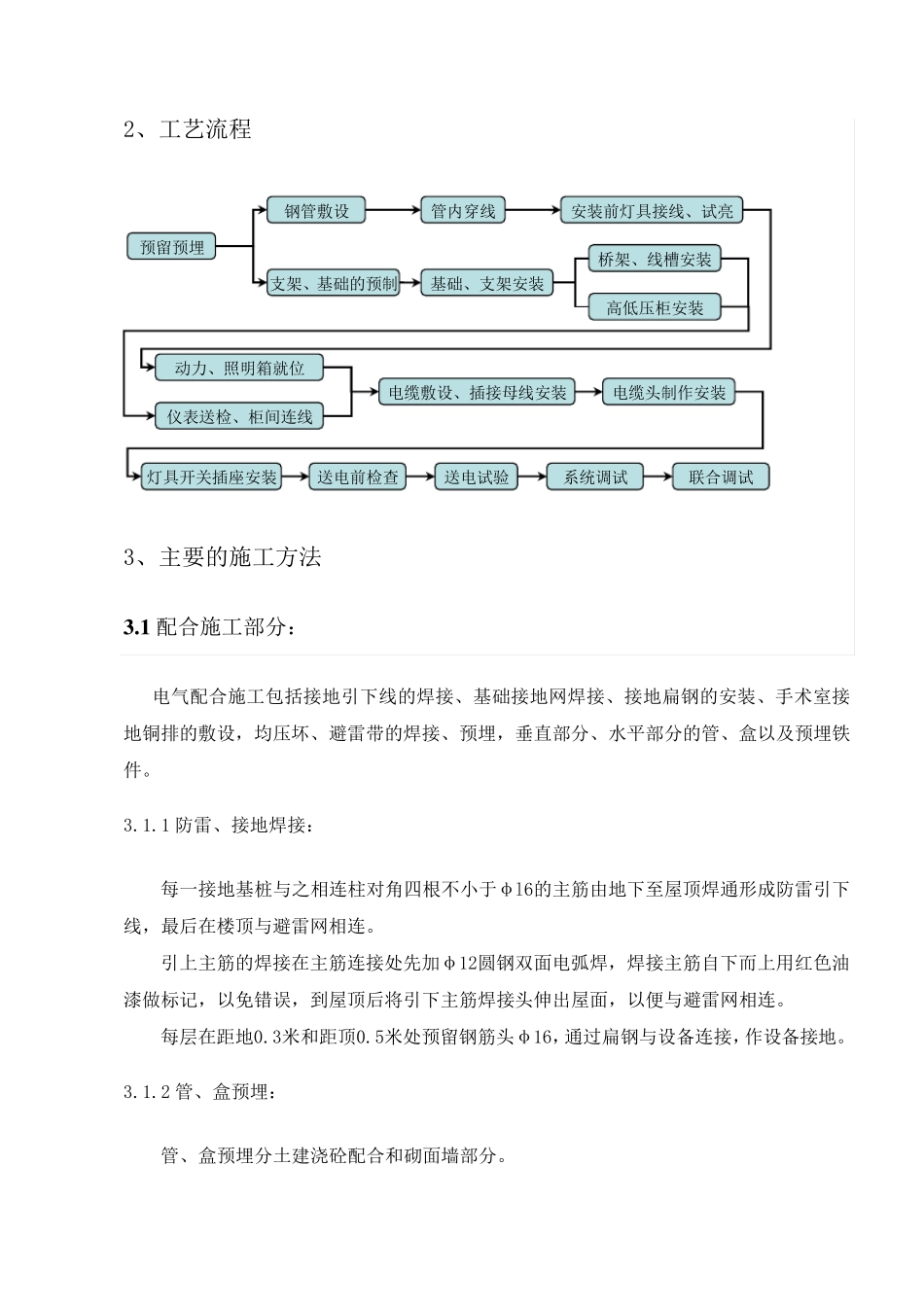

医院综合病房大楼施工方案 电 气 工 程 编制单位： 编制人员： 审核人员： 编制时间： 年 月 日 建筑电气工程 一、工程简介： ***综合病房大楼工程位于***院内，占地面积2700㎡，建筑面积31299㎡，共十二层，地下一层，地上十一层，建筑总高度 42.3m。本工程属框架剪力墙结构。 1、变电系统：变电所设于距本建筑30米，本大楼内各用电回路均从室外变电所经电缆隧道引致本大楼地下室，手术室的备用电源由医院发电机房引来。在10层设置220KVAUPS电源作为第三电源。 2、干线及动力系统：干线采用电缆，电缆桥架内敷设，照明，应急照明用电干线及冷水机组配电线路采用紧密母线，其余设备均采用电缆敷设。桥架至设备的电缆钢管内敷设。 3、应急照明及安全指示系统：包括各种应急照明和逃生指示照明灯具、管线；配电箱双电源回路供电，UPS或灯具内蓄电池提供应急供电。 二、工程施工工艺与方法： 1、施工的要点及重点 电气工程施工要点分别为：配电房内设备的安装及调试、线槽的安装、电缆敷设、插接母线的安装、配电箱及其末端线路设备的安装、大楼的防雷接地系统、各系统的电气调试。 2、工艺流程 3、主要的施工方法 3 .1 配合施工部分： 电气配合施工包括接地引下线的焊接、基础接地网焊接、接地扁钢的安装、手术室接地铜排的敷设，均压坏、避雷带的焊接、预埋，垂直部分、水平部分的管、盒以及预埋铁件。 3.1.1 防雷、接地焊接： 每一接地基桩与之相连柱对角四根不小于φl6的主筋由地下至屋顶焊通形成防雷引下线，最后在楼顶与避雷网相连。 引上主筋的焊接在主筋连接处先加φ12圆钢双面电弧焊，焊接主筋自下而上用红色油漆做标记，以免错误，到屋顶后将引下主筋焊接头伸出屋面，以便与避雷网相连。 每层在距地0.3米和距顶0.5米处预留钢筋头φ16，通过扁钢与设备连接，作设备接地。 3.1.2 管、盒预埋： 管、盒预埋分土建浇砼配合和砌面墙部分。 预留预埋 钢管敷设 支架、基础的预制 管内穿线 安装前灯具接线、试亮 动力、照明箱就位 基础、支架安装 桥架、线槽安装 电缆敷设、插接母线安装 电缆头制作安装 灯具开关插座安装 送电前检查 送电试验 系统 调 试 联 合调 试 仪 表 送检、柜 间 连线 高 低 压柜 安装 砼 部 分 ， 按 图 纸 ， 同 时 参 照 土 建 施 工 图 ， 找 准 预 埋 准 确 位 置 、 预 埋 应 牢 固 ， 填 充 泡 沫或 木 屑 ，...
