Ba型龙门刨床基于PLC的自动化改造解析

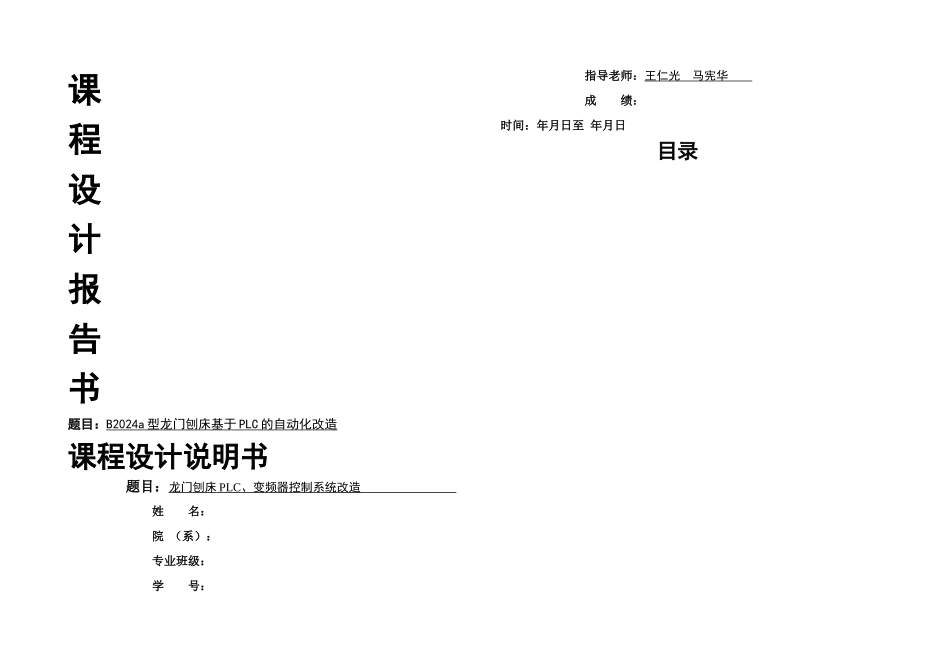

Ba型龙门刨床基于PLC的自动化改造解析_第1页
1/15

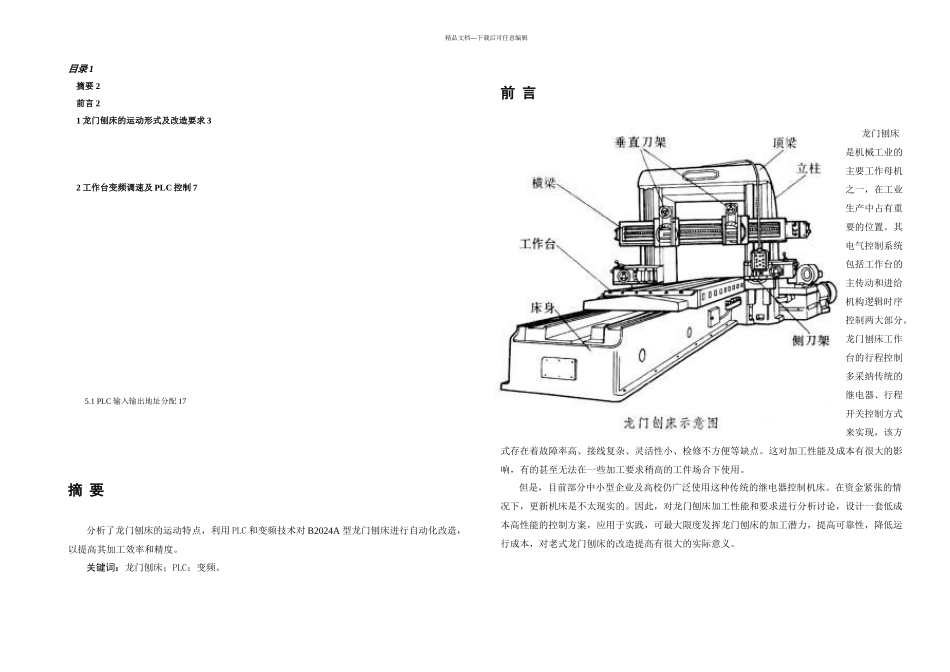

Ba型龙门刨床基于PLC的自动化改造解析_第2页
2/15

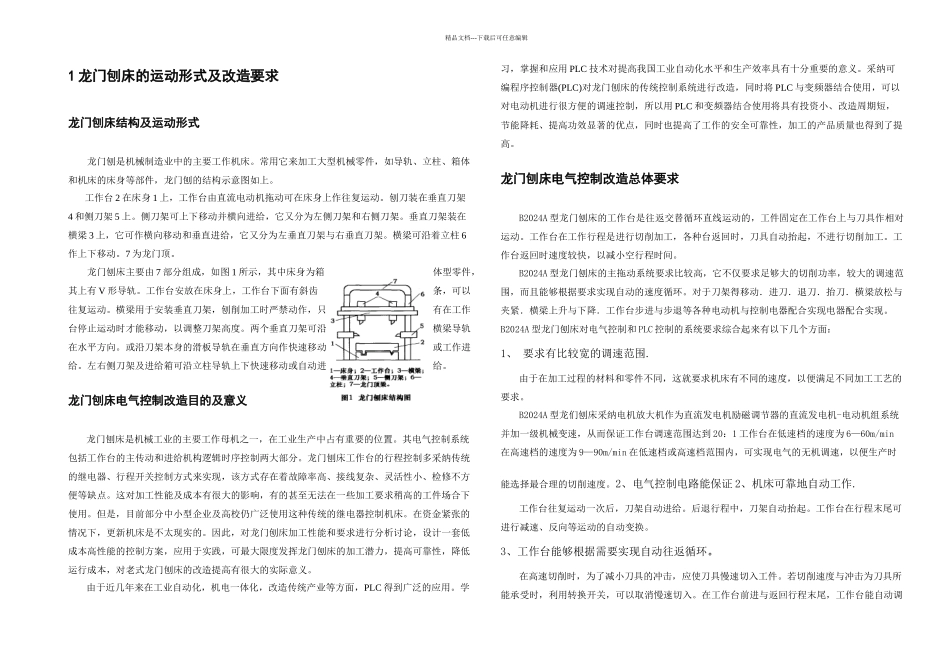

Ba型龙门刨床基于PLC的自动化改造解析_第3页
3/15
课程设计报告书题目:B2024a 型龙门刨床基于 PLC 的自动化改造 课程设计说明书题目:龙门刨床 PLC 、变频器控制系统改造 姓 名:院 (系):专业班级:学 号:指导老师:王仁光 马宪华 成 绩:时间:年月日至 年月日目录精品文档---下载后可任意编辑目录 1摘要 2前言 21 龙门刨床的运动形式及改造要求 32 工作台变频调速及 PLC 控制 75.1 PLC 输入输出地址分配 17摘 要分析了龙门刨床的运动特点,利用 PLC 和变频技术对 B2024A 型龙门刨床进行自动化改造,以提高其加工效率和精度。关键词:龙门刨床;PLC;变频。前 言龙门刨床是机械工业的主要工作母机之一,在工业生产中占有重要的位置。其电气控制系统包括工作台的主传动和进给机构逻辑时序控制两大部分。龙门刨床工作台的行程控制多采纳传统的继电器、行程开关控制方式来实现,该方式存在着故障率高、接线复杂、灵活性小、检修不方便等缺点。这对加工性能及成本有很大的影响,有的甚至无法在一些加工要求稍高的工件场合下使用。但是,目前部分中小型企业及高校仍广泛使用这种传统的继电器控制机床。在资金紧张的情况下,更新机床是不太现实的。因此,对龙门刨床加工性能和要求进行分析讨论,设计一套低成本高性能的控制方案,应用于实践,可最大限度发挥龙门刨床的加工潜力,提高可靠性,降低运行成本,对老式龙门刨床的改造提高有很大的实际意义。精品文档---下载后可任意编辑1 龙门刨床的运动形式及改造要求龙门刨床结构及运动形式龙门刨是机械制造业中的主要工作机床。常用它来加工大型机械零件,如导轨、立柱、箱体和机床的床身等部件,龙门刨的结构示意图如上。工作台 2 在床身 1 上,工作台由直流电动机拖动可在床身上作往复运动。刨刀装在垂直刀架4 和侧刀架 5 上。侧刀架可上下移动并横向进给,它又分为左侧刀架和右侧刀架。垂直刀架装在横梁 3 上,它可作横向移动和垂直进给,它又分为左垂直刀架与右垂直刀架。横梁可沿着立柱 6作上下移动。7 为龙门顶。 龙门刨床主要由 7 部分组成,如图 1 所示,其中床身为箱体型零件,其上有 V 形导轨。工作台安放在床身上,工作台下面有斜齿条,可以往复运动。横梁用于安装垂直刀架,刨削加工时严禁动作,只有在工作台停止运动时才能移动,以调整刀架高度。两个垂直刀架可沿横梁导轨在水平方向。或沿刀架本身的滑板导轨在垂直方向作快速移动或工作进给。左右侧刀架及进给箱可沿立柱导轨上下快...
