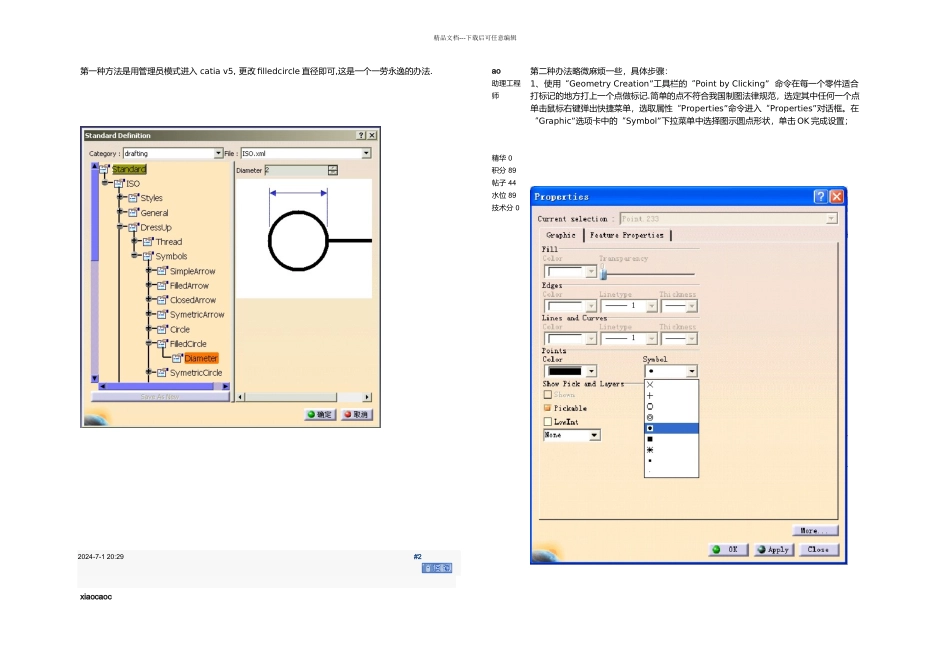

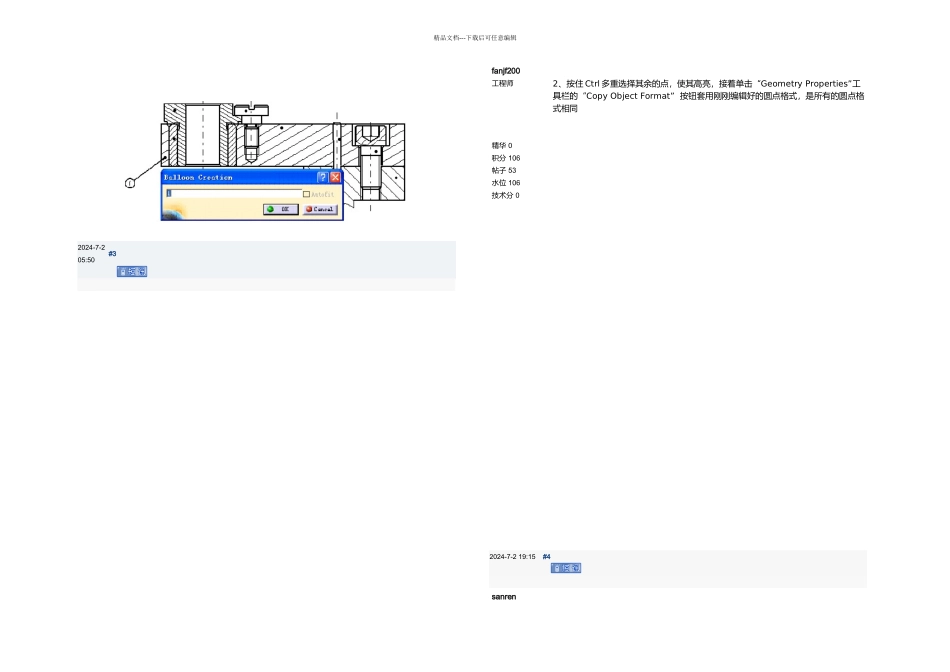

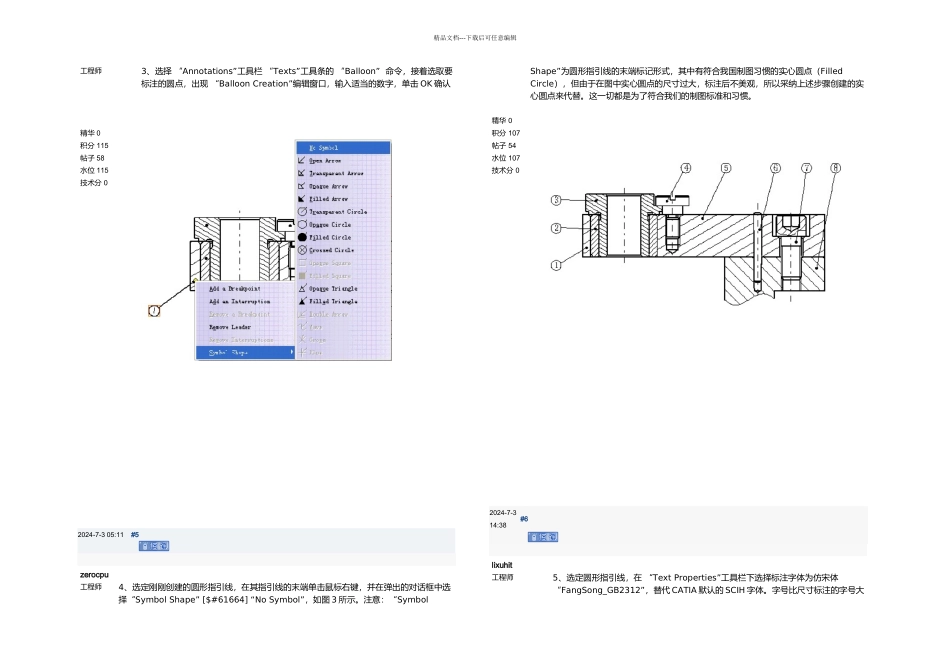

精品文档---下载后可任意编辑第一种方法是用管理员模式进入 catia v5, 更改 filledcircle 直径即可,这是一个一劳永逸的办法.2024-7-1 20:29#2xiaocaocao助理工程 师 精华 0 积分 89 帖子 44 水位 89 技术分 0第二种办法略微麻烦一些，具体步骤： 1、使用“Geometry Creation”工具栏的“Point by Clicking” 命令在每一个零件适合打标记的地方打上一个点做标记.简单的点不符合我国制图法律规范，选定其中任何一个点单击鼠标右键弹出快捷菜单，选取属性“Properties”命令进入“Properties”对话框。在 “Graphic”选项卡中的“Symbol”下拉菜单中选择图示圆点形状，单击 OK 完成设置；精品文档---下载后可任意编辑2024-7-2 05:50#3fanjf200 工程师 精华 0 积分 106 帖子 53 水位 106 技术分 02、按住 Ctrl 多重选择其余的点，使其高亮，接着单击“Geometry Properties”工具栏的“Copy Object Format” 按钮套用刚刚编辑好的圆点格式，是所有的圆点格式相同2024-7-2 19:15#4sanren精品文档---下载后可任意编辑 工程师 精华 0 积分 115 帖子 58 水位 115 技术分 03、选择 “Annotations”工具栏 “Texts”工具条的 “Balloon” 命令，接着选取要标注的圆点，出现 “Balloon Creation”编辑窗口，输入适当的数字，单击 OK 确认2024-7-3 05:11#5zerocpu 工程师4、选定刚刚创建的圆形指引线，在其指引线的末端单击鼠标右键，并在弹出的对话框中选择“Symbol Shape” [$#61664] “No Symbol”，如图 3 所示。注意：“Symbol 精华 0 积分 107 帖子 54 水位 107 技术分 0Shape”为圆形指引线的末端标记形式，其中有符合我国制图习惯的实心圆点（Filled Circle），但由于在图中实心圆点的尺寸过大，标注后不美观，所以采纳上述步骤创建的实心圆点来代替。这一切都是为了符合我们的制图标准和习惯。2024-7-3 14:38#6lixuhit 工程师5、选定圆形指引线，在 “Text Properties”工具栏下选择标注字体为仿宋体“FangSong_GB2312”，替代 CATIA 默认的 SCIH 字体。字号比尺寸标注的字号大精品文档---下载后可任意编辑 精华 0 积分 100 帖子 49 水位 100 技术分 0一号（假如尺寸标注的字号为 2.5 号字，在标注零件序号时可以选择 3.5 号字。 6、选定圆形指引线，在“Geometry Properties”工具栏的线型宽度 “Thickness”下拉菜单中选择线型宽度为“1”，代替 CATIA 默认的线型宽度“2。这符合我国装配图零件序号指引线为细实线的制图习惯，格式编辑好的零件序号标注如图所示
