CA车床主轴箱设计

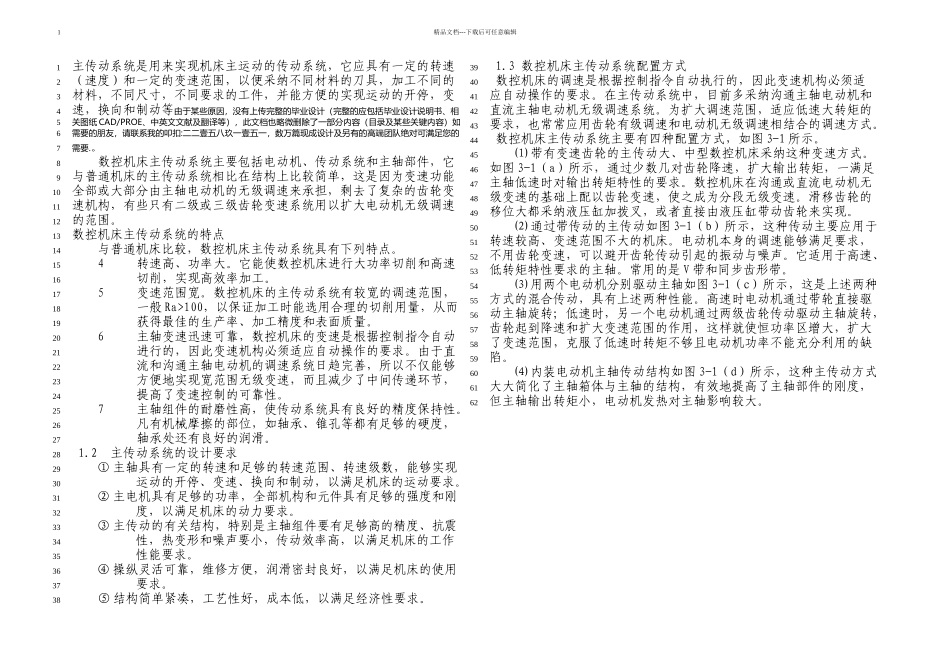

CA车床主轴箱设计_第1页
1/8

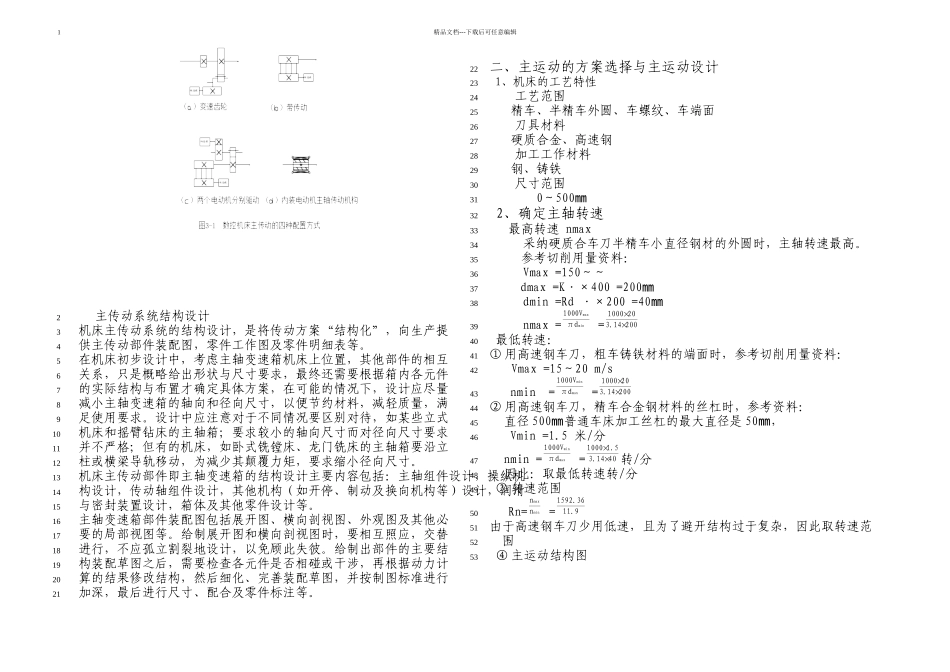

CA车床主轴箱设计_第2页
2/8

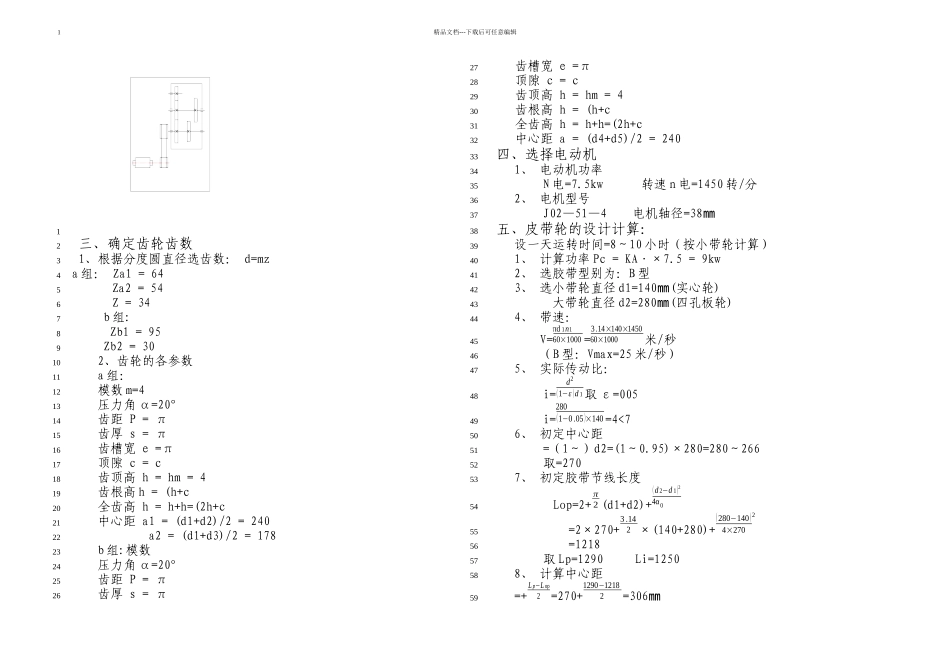

CA车床主轴箱设计_第3页
3/8
精品文档---下载后可任意编辑主传动系统是用来实现机床主运动的传动系统,它应具有一定的转速(速度)和一定的变速范围,以便采纳不同材料的刀具,加工不同的材料,不同尺寸,不同要求的工件,并能方便的实现运动的开停,变速,换向和制动等由于某些原因,没有上传完整的毕业设计(完整的应包括毕业设计说明书、相关图纸 CAD/PROE、中英文文献及翻译等),此文档也略微删除了一部分内容(目录及某些关键内容)如需要的朋友,请联系我的叩扣:二二壹五八玖一壹五一,数万篇现成设计及另有的高端团队绝对可满足您的需要.。数控机床主传动系统主要包括电动机、传动系统和主轴部件,它与普通机床的主传动系统相比在结构上比较简单,这是因为变速功能全部或大部分由主轴电动机的无级调速来承担,剩去了复杂的齿轮变速机构,有些只有二级或三级齿轮变速系统用以扩大电动机无级调速的范围。数控机床主传动系统的特点与普通机床比较,数控机床主传动系统具有下列特点。4转速高、功率大。它能使数控机床进行大功率切削和高速切削,实现高效率加工。5变速范围宽。数控机床的主传动系统有较宽的调速范围,一般 Ra>100,以保证加工时能选用合理的切削用量,从而获得最佳的生产率、加工精度和表面质量。6主轴变速迅速可靠,数控机床的变速是根据控制指令自动进行的,因此变速机构必须适应自动操作的要求。由于直流和沟通主轴电动机的调速系统日趋完善,所以不仅能够方便地实现宽范围无级变速,而且减少了中间传递环节,提高了变速控制的可靠性。7主轴组件的耐磨性高,使传动系统具有良好的精度保持性。凡有机械摩擦的部位,如轴承、锥孔等都有足够的硬度,轴承处还有良好的润滑。 1.2 主传动系统的设计要求① 主轴具有一定的转速和足够的转速范围、转速级数,能够实现运动的开停、变速、换向和制动,以满足机床的运动要求。② 主电机具有足够的功率,全部机构和元件具有足够的强度和刚度,以满足机床的动力要求。③ 主传动的有关结构,特别是主轴组件要有足够高的精度、抗震性,热变形和噪声要小,传动效率高,以满足机床的工作性能要求。④ 操纵灵活可靠,维修方便,润滑密封良好,以满足机床的使用要求。⑤ 结构简单紧凑,工艺性好,成本低,以满足经济性要求。1.3 数控机床主传动系统配置方式数控机床的调速是根据控制指令自动执行的,因此变速机构必须适应自动操作的要求。在主传动系统中,目前多采纳沟通主轴电动机和直流主轴电动机无级调速系统。...
