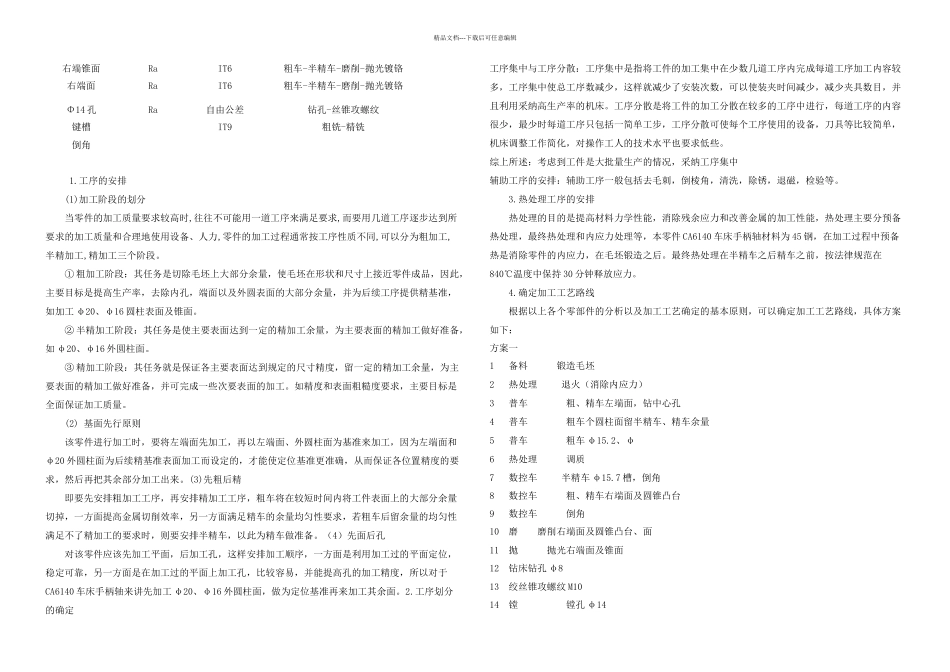

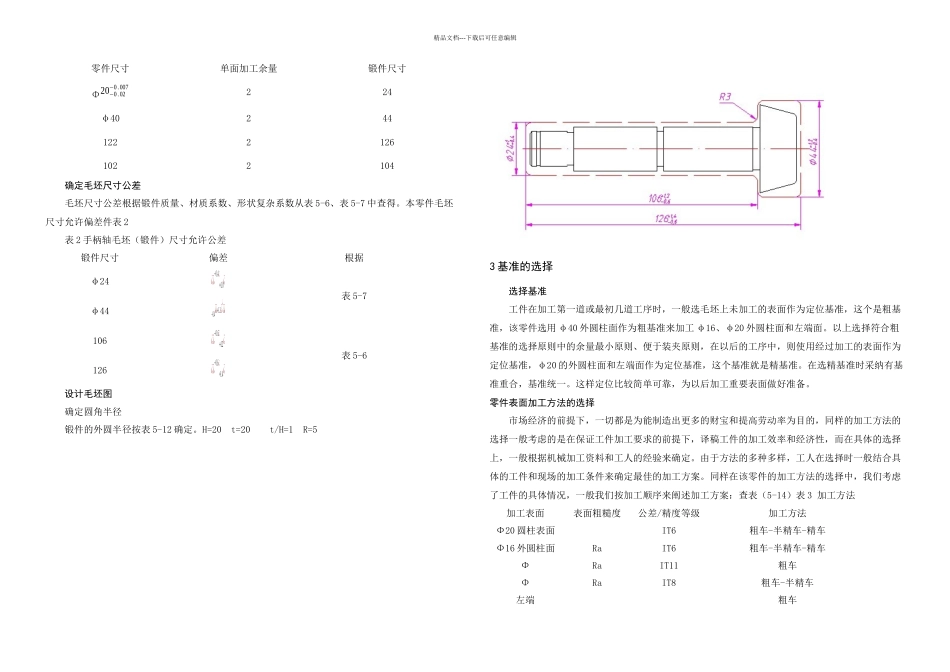

精品文档---下载后可任意编辑1.1 零件的作用题目所既定的零件为输出轴，其主要作用，一是传递转矩，使主轴获得旋转的动力；二是工作过程中常常承受载荷；三是支撑传动零部件。1.2 零件的工艺分析从零件图上看，该零件是典型的零件，结构比较简单，其主要加工的面有 φ16、φ20 的外圆柱面，一个锥面凸台,一个 M10 的螺纹孔，图中所给的尺寸精度高，大部分是 IT6 级；粗糙度方面表现在键槽两侧面、φ20 圆柱表面为 Ra, φ16 外圆柱面为 Ra,锥面凸台及端面为 Ra, φRa。要求不高，位置要求较严格，表现在 φ40 的右端面、φ20 圆柱面。热处理方面需要调质处理，到200HBS，保持均匀。 通过分析该零件，其布局合理，方便加工，我们通过径向夹紧可保证其加工要求，整个图面清楚，尺寸完整合理，能够完整表达物体的形状和大小，符合要求。1.3 零件的生产类型由设计题目知：中批量生产2 选择毛坯、确定毛坯尺寸、设计毛坯图毛坯的选择和拟定毛坯图是制定工艺规程的最初阶段工作之一，也是一个比较重要的阶段，毛坯的形状和特征（硬度，精度，金相组织等）对机械加工的难易，工序数量的多少有直接影响，因此，合理选择毛坯在生产占相当重要的位置，同样毛坯的加工余量的确定也是一个非常重要的问题。毛坯种类的选择决定与零件的实际作用，材料、形状、生产性质以及在生产中获得可能性，毛坯的制造方法主要有以下几种：1、型材 2、锻造 3、铸造 4、焊接 5、其他毛坯。根据零件的材料为45 号钢，推举用型材或锻件，但从经济方面着想，如用型材中的棒料，加工余量太大，这样不仅浪费材料，而且还增加机床，刀具及能源等消耗，而锻件具有较高的抗拉抗弯和抗扭强度，冲击韧性常用于大载荷或冲击载荷下的工作零件，所以使用锻件。.确定机械加工余量,毛坯尺寸和公差钢质模锻件的公差及机械加工余量按 GB/T 12362-2024 确定。要确定毛坯的尺寸公差及机械加工余量，应先确定如下各项因素：（1）锻件公差等级 由该零件的功用和技术要求，确定其锻件公差等级为普通等级。（2）锻件质量 通过计算可知零件成品质量为，估算为=（3）锻件形状复杂系数 SS=/该零件为圆形，假设其最大直径为 φ44mm，长 126mm，则由公式（5-4）、公式（5-5）得=/4×4×4×××=由于 0.5655 介于 0.32 与 0.63 之间，故零件形状复杂系数 S 属等级（4）锻件材质系数为（5）零件表面粗糙度 由零件图知除锥面及右端面以外其余各加工表面为.。2.3 确...
