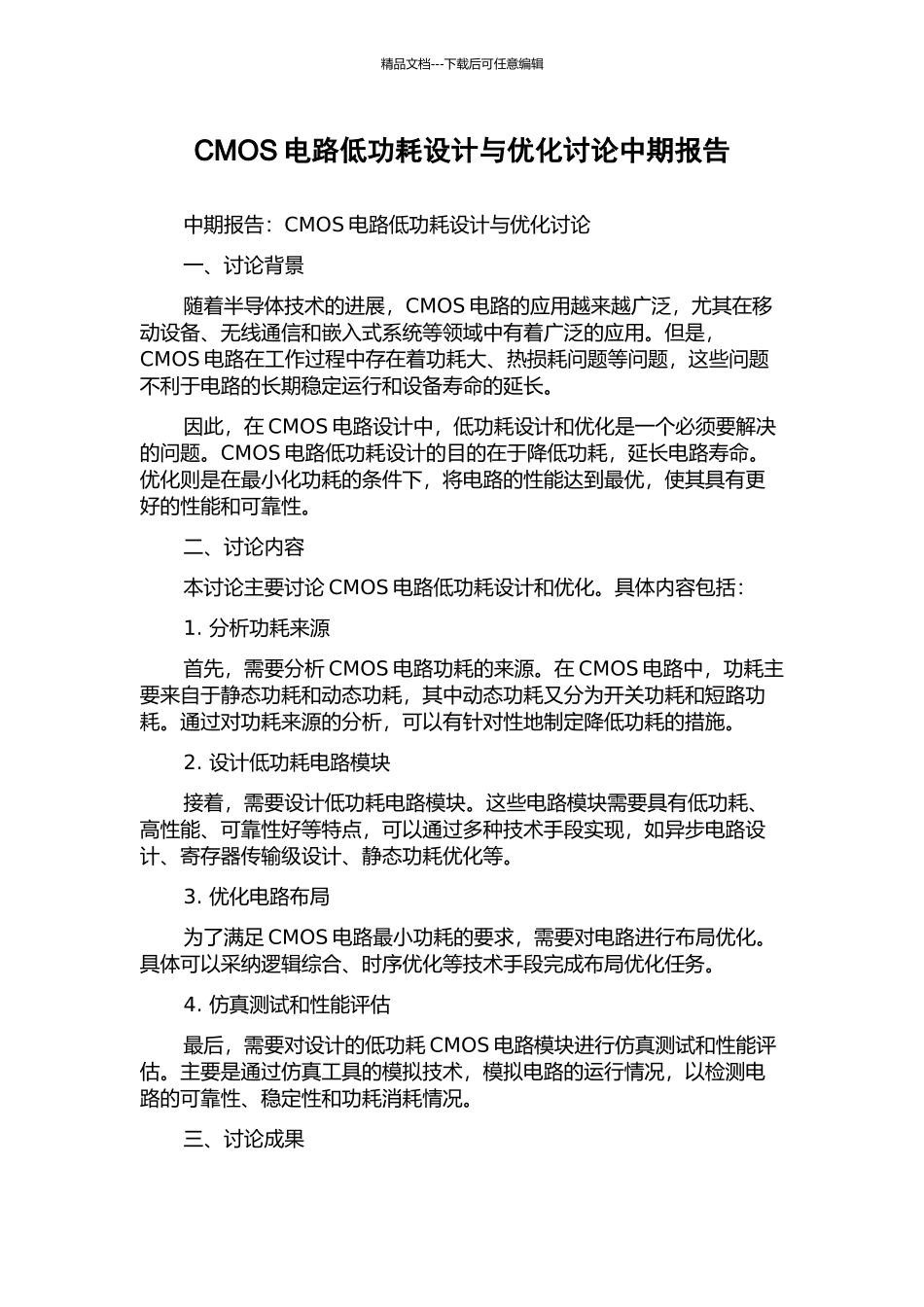

CMOS电路低功耗设计与优化研究中期报告

精品文档---下载后可任意编辑CMOS 电路低功耗设计与优化讨论中期报告中期报告：CMOS 电路低功耗设计与优化讨论一、讨论背景随着半导体技术的进展，CMOS 电路的应用越来越广泛，尤其在移动设备、无线通信和嵌入式系统等领域中有着广泛的应用。但是，CMOS 电路在工作过程中存在着功耗大、热损耗问题等问题，这些问题不利于电路的长期稳定运行和设备寿命的延长。因此，在 CMOS 电路设计中，低功耗设计和优化是一个必须要解决的问题。CMOS 电路低功耗设计的目的在于降低功耗，延长电路寿命。优化则是在最小化功耗的条件下，将电路的性能达到最优，使其具有更好的性能和可靠性。二、讨论内容本讨论主要讨论 CMOS 电路低功耗设计和优化。具体内容包括：1. 分析功耗来源首先，需要分析 CMOS 电路功耗的来源。在 CMOS 电路中，功耗主要来自于静态功耗和动态功耗，其中动态功耗又分为开关功耗和短路功耗。通过对功耗来源的分析，可以有针对性地制定降低功耗的措施。2. 设计低功耗电路模块接着，需要设计低功耗电路模块。这些电路模块需要具有低功耗、高性能、可靠性好等特点，可以通过多种技术手段实现，如异步电路设计、寄存器传输级设计、静态功耗优化等。3. 优化电路布局为了满足 CMOS 电路最小功耗的要求，需要对电路进行布局优化。具体可以采纳逻辑综合、时序优化等技术手段完成布局优化任务。4. 仿真测试和性能评估最后，需要对设计的低功耗 CMOS 电路模块进行仿真测试和性能评估。主要是通过仿真工具的模拟技术，模拟电路的运行情况，以检测电路的可靠性、稳定性和功耗消耗情况。三、讨论成果精品文档---下载后可任意编辑目前，本讨论已经完成了初步的讨论工作，包括低功耗电路模块的设计、电路布局优化以及仿真测试和性能评估等方面。同时，还开发了相应的软件工具和测试平台，以模拟和测试低功耗 CMOS 电路模块的性能和可靠性。未来，我们将进一步深化讨论和完善低功耗 CMOS 电路的设计方法和优化技术，以应用到实际设备生产当中，为电路的长期稳定运行和设备寿命的延长做出贡献。
