DC电源管理芯片设计的开题报告

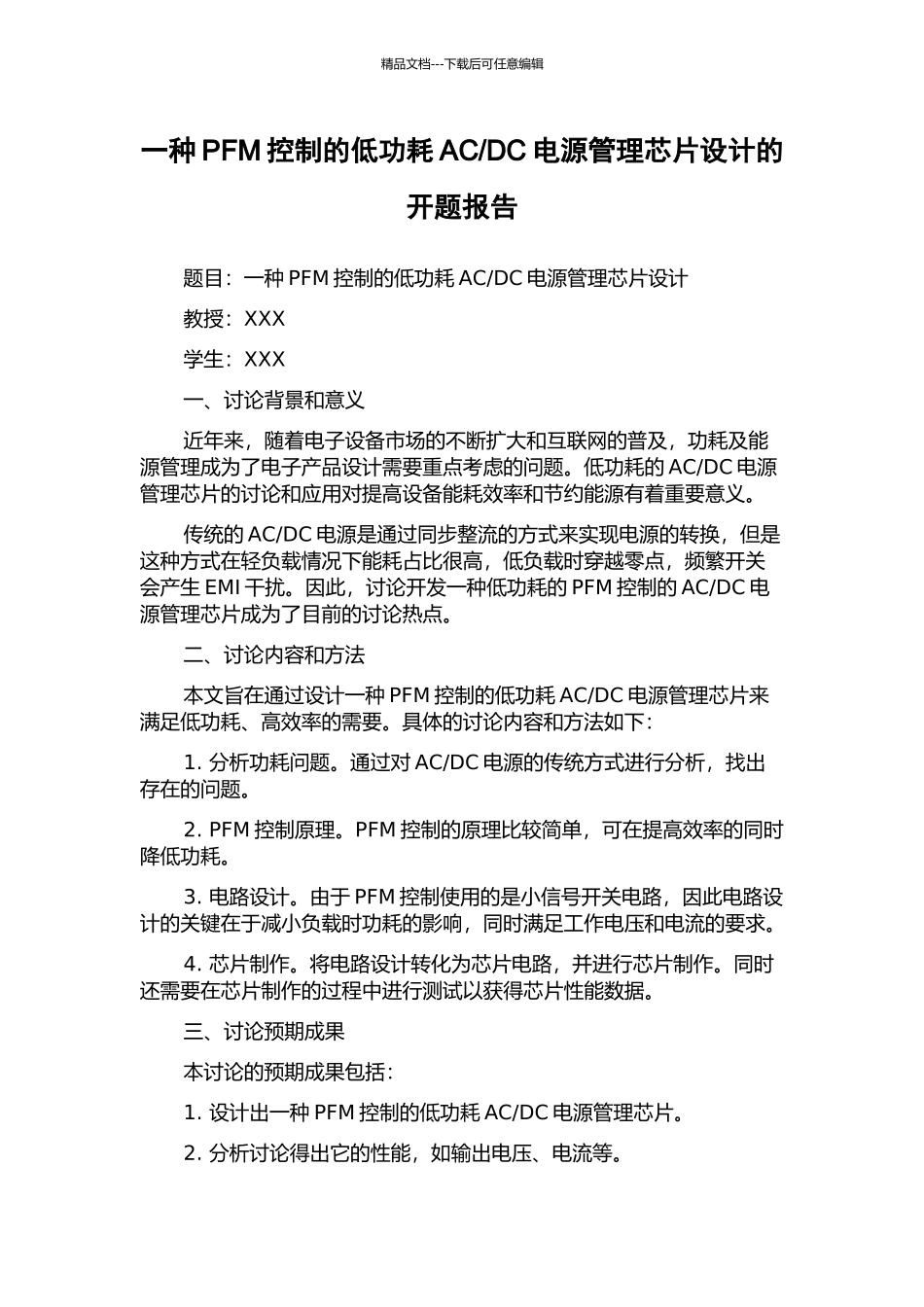

精品文档---下载后可任意编辑一种 PFM 控制的低功耗 AC/DC 电源管理芯片设计的开题报告题目：一种 PFM 控制的低功耗 AC/DC 电源管理芯片设计教授：XXX学生：XXX一、讨论背景和意义近年来，随着电子设备市场的不断扩大和互联网的普及，功耗及能源管理成为了电子产品设计需要重点考虑的问题。低功耗的 AC/DC 电源管理芯片的讨论和应用对提高设备能耗效率和节约能源有着重要意义。传统的 AC/DC 电源是通过同步整流的方式来实现电源的转换，但是这种方式在轻负载情况下能耗占比很高，低负载时穿越零点，频繁开关会产生 EMI 干扰。因此，讨论开发一种低功耗的 PFM 控制的 AC/DC 电源管理芯片成为了目前的讨论热点。二、讨论内容和方法本文旨在通过设计一种 PFM 控制的低功耗 AC/DC 电源管理芯片来满足低功耗、高效率的需要。具体的讨论内容和方法如下：1. 分析功耗问题。通过对 AC/DC 电源的传统方式进行分析，找出存在的问题。2. PFM 控制原理。PFM 控制的原理比较简单，可在提高效率的同时降低功耗。3. 电路设计。由于 PFM 控制使用的是小信号开关电路，因此电路设计的关键在于减小负载时功耗的影响，同时满足工作电压和电流的要求。4. 芯片制作。将电路设计转化为芯片电路，并进行芯片制作。同时还需要在芯片制作的过程中进行测试以获得芯片性能数据。三、讨论预期成果本讨论的预期成果包括：1. 设计出一种 PFM 控制的低功耗 AC/DC 电源管理芯片。2. 分析讨论得出它的性能，如输出电压、电流等。精品文档---下载后可任意编辑3. 相比传统的 AC/DC 电源，得出它的功耗降幅度。四、讨论计划本讨论计划分为以下几个阶段：1. 阶段一（1～2 周）：了解 AC/DC 电源传统方式，确定讨论需求和目标。2. 阶段二（3～5 周）：学习 PFM 控制原理和电路设计，制定电路设计方案和仿真验证。3. 阶段三（6～7 周）：制作芯片样品，并进行调试和测试。4. 阶段四（8～9 周）：对芯片样品的测试结果进行数据分析，得出结论。5. 阶段五（10～11 周）：讨论论文撰写。6. 阶段六（12 周）：讨论论文修改，并进行答辩。以上是本讨论的开题报告，期待本讨论取得良好的成果。
