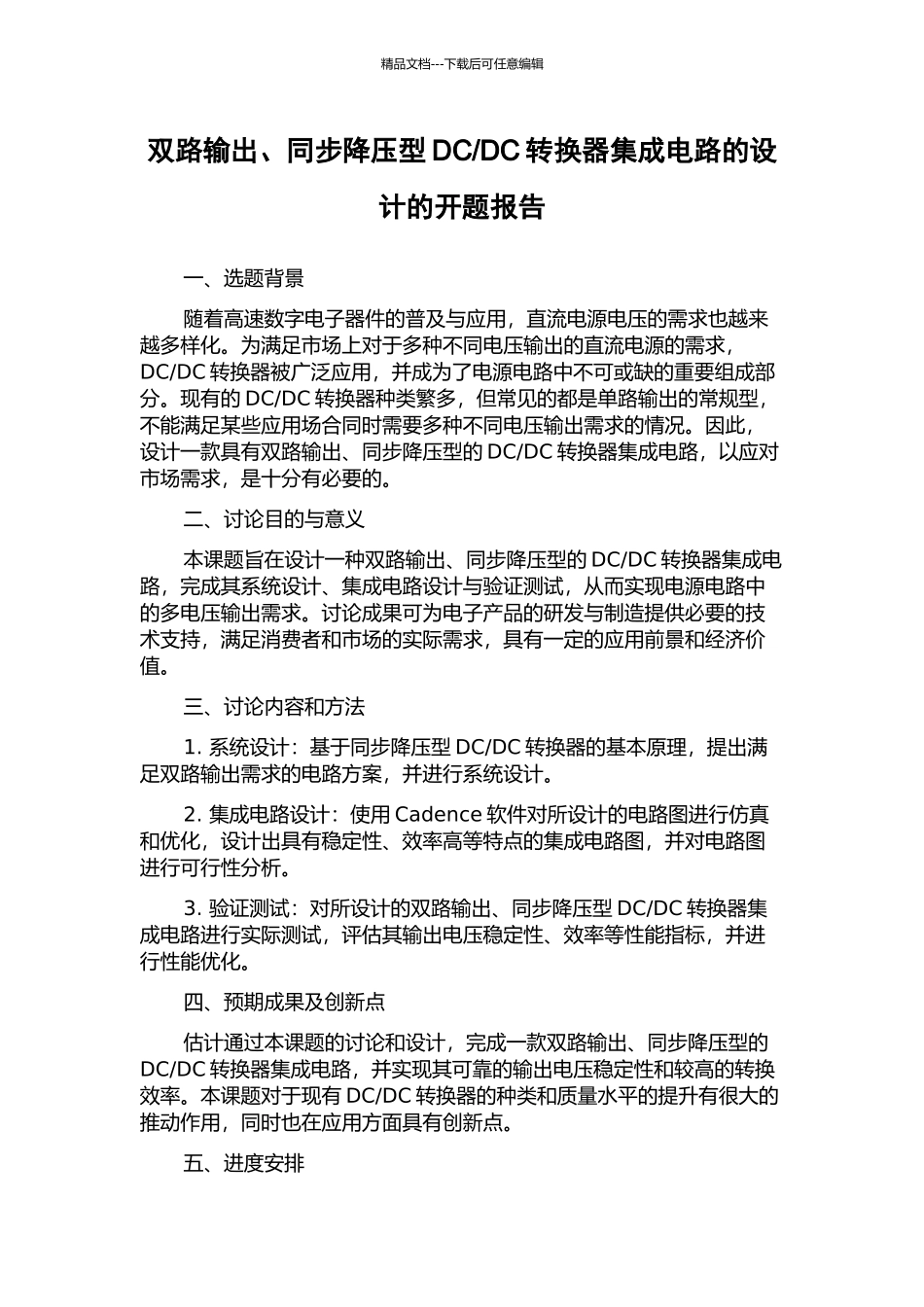

精品文档---下载后可任意编辑双路输出、同步降压型 DC/DC 转换器集成电路的设计的开题报告一、选题背景随着高速数字电子器件的普及与应用，直流电源电压的需求也越来越多样化。为满足市场上对于多种不同电压输出的直流电源的需求，DC/DC 转换器被广泛应用，并成为了电源电路中不可或缺的重要组成部分。现有的 DC/DC 转换器种类繁多，但常见的都是单路输出的常规型，不能满足某些应用场合同时需要多种不同电压输出需求的情况。因此，设计一款具有双路输出、同步降压型的 DC/DC 转换器集成电路，以应对市场需求，是十分有必要的。二、讨论目的与意义本课题旨在设计一种双路输出、同步降压型的 DC/DC 转换器集成电路，完成其系统设计、集成电路设计与验证测试，从而实现电源电路中的多电压输出需求。讨论成果可为电子产品的研发与制造提供必要的技术支持，满足消费者和市场的实际需求，具有一定的应用前景和经济价值。三、讨论内容和方法1. 系统设计：基于同步降压型 DC/DC 转换器的基本原理，提出满足双路输出需求的电路方案，并进行系统设计。2. 集成电路设计：使用 Cadence 软件对所设计的电路图进行仿真和优化，设计出具有稳定性、效率高等特点的集成电路图，并对电路图进行可行性分析。3. 验证测试：对所设计的双路输出、同步降压型 DC/DC 转换器集成电路进行实际测试，评估其输出电压稳定性、效率等性能指标，并进行性能优化。四、预期成果及创新点估计通过本课题的讨论和设计，完成一款双路输出、同步降压型的DC/DC 转换器集成电路，并实现其可靠的输出电压稳定性和较高的转换效率。本课题对于现有 DC/DC 转换器的种类和质量水平的提升有很大的推动作用，同时也在应用方面具有创新点。五、进度安排精品文档---下载后可任意编辑本课题计划分为以下阶段完成：第一阶段（1 个月）：文献查阅、需求分析和系统设计。第二阶段（2 个月）：电路仿真和优化，集成电路设计。第三阶段（1 个月）：集成电路可行性验证，性能测试。第四阶段（1 个月）：成果总结与论文撰写。六、参考文献1. 张宇峰，李志刚. DC-DC 同步降压型高压转换器的设计和应用[J]. 小型微型计算机系统, 2024, 29(7): 1250-1253.2. 林国庆, 蒋宁莉. 双路输出降压直流-直流转换器的讨论[J]. 现代电子技术, 2024, 33(12): 172-175.3. Liu, W., Li, X., Li, S., & Zhang, L. (2024). Design and implementation of high-efficiency...
