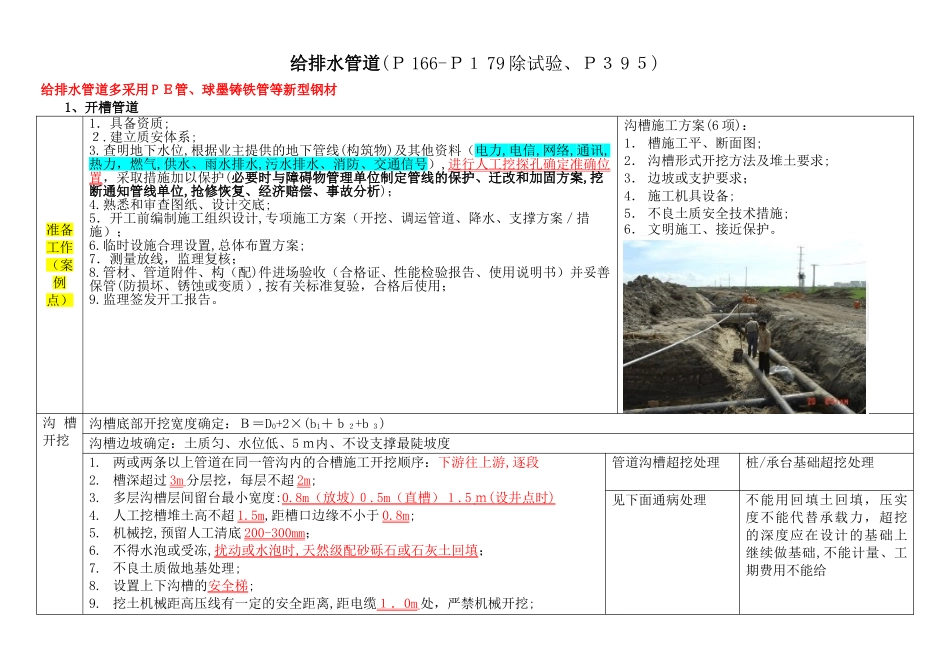

给排水管道(Ｐ166-Ｐ１79除试验、Ｐ３9５)给排水管道多采用PＥ管、球墨铸铁管等新型钢材1、开槽管道准备工作（案例点）1．具备资质;２.建立质安体系;3.查明地下水位,根据业主提供的地下管线(构筑物)及其他资料（电力,电信,网络,通讯,热力，燃气,供水、雨水排水,污水排水、消防、交通信号）,进行人工挖探孔确定准确位置，采取措施加以保护(必要时与障碍物管理单位制定管线的保护、迁改和加固方案,挖断通知管线单位,抢修恢复、经济赔偿、事故分析)；4.熟悉和审查图纸、设计交底;5．开工前编制施工组织设计,专项施工方案（开挖、调运管道、降水、支撑方案／措施）；6.临时设施合理设置,总体布置方案;7．测量放线，监理复核；8.管材、管道附件、构（配)件进场验收（合格证、性能检验报告、使用说明书）并妥善保管(防损坏、锈蚀或变质）,按有关标准复验，合格后使用；9.监理签发开工报告。沟槽施工方案(6项)：1．槽施工平、断面图;2．沟槽形式开挖方法及堆土要求;3．边坡或支护要求；4．施工机具设备;5．不良土质安全技术措施;6．文明施工、接近保护。沟槽开挖沟槽底部开挖宽度确定：Ｂ＝D0+2×(b1＋ｂ２+b３)沟槽边坡确定：土质匀、水位低、5ｍ内、不设支撑最陡坡度1.两或两条以上管道在同一管沟内的合槽施工开挖顺序：下游往上游,逐段2.槽深超过3m分层挖，每层不超2m;3.多层沟槽层间留台最小宽度:0.8m（放坡)０.5m（直槽）１.5ｍ(设井点时)4.人工挖槽堆土高不超1.5m,距槽口边缘不小于0.8m;5.机械挖,预留人工清底200-300mm；6.不得水泡或受冻,扰动或水泡时,天然级配砂砾石或石灰土回填；7.不良土质做地基处理;8.设置上下沟槽的安全梯;9.挖土机械距高压线有一定的安全距离,距电缆１．0m处，严禁机械开挖;管道沟槽超挖处理桩/承台基础超挖处理见下面通病处理不能用回填土回填，压实度不能代替承载力，超挖的深度应在设计的基础上继续做基础,不能计量、工期费用不能给10.行人、车辆地方，设护栏及警示灯。沟槽支撑与拆除无支撑采用坡度板控制坡度,坡度板应坚硬不变形。直线段不大于15ｍ，对曲线段应加密,特殊位置应另设,如折点、变坡、井室等处，坡度板距离槽底高度不宜大于3m。有支撑1.撑板（木撑板/钢板桩)构件尺寸、布置要符合规定,一般水平间距不超过2.0m,垂直间距不超过1.5m;2.支撑随挖随装；3.软土用横排撑板，开始支撑不超1.0m;4.开挖与支撑交替进行，交替深度:0.4~0．8m。支撑应加强的情况距与建筑物、地下管线近；施工便桥的桥台部位；地下水排除措施不能疏干槽底土层；雨期施工。拆除1.拆支撑前,安全检查、安全措施,配合回填交替进行。2.人安全梯上下沟槽，不得攀登支撑。降排水（防槽壁塌方)1．降水深度,沟槽底面下0.５ｍ。2.根据降水深度及渗水情况确定采用单排或双排降水(见明基坑降水）,降水井外延长度为沟槽宽度的ｌ~2倍。3．采取措施控制对环境的影响。地基处理地基处理前：施工和监理（必要时勘察、设计）联合验槽，遇到松软、坑洞等特殊地基时，应由设计提出处理意见,施工单位要按设计要求进行处理,质量满足要求。按有关规定进行办理变更、商洽手续。1.不扰动不超挖,超挖＜１5０ｍm,原土填实;含水大,换填；2.扰动不超过１０0mm时:天然级配砂石或砂砾;扰动不超过300mm,且下部坚硬时:卵、碎石;3.柔性管道地基:砂桩、搅拌桩;管道安装组对焊接1.法兰和胶圈接口,严控管道接装长度、中心位移偏差及管节接缝宽度和深度2.焊接接口，环向焊缝内壁错边不超壁厚的1０%和2ｍm;3.电熔、热熔连接,当日温度低时进行;内外防腐4.内防腐层一般采用有水泥砂浆（强度符合设计要求,且不得低于３0Mpa,人工涂抹管径大于１ｍ或机械喷涂，1m管径的厚度为10ｍm)和液体环氧树脂涂料防腐，外防腐材料有石油沥青涂料、环氧煤沥青涂料以及环氧树脂钢玻璃等;5.金属管道应内外防腐、阴阳极保护。吊装下管6.吊车站位不影响沟槽边坡稳定；7.下管时应平稳滑入槽内。严禁采用抛、甩、掷、拖等方法入槽。砌筑沟道、工艺井、材料烧结砖不低于ＭＵ10;石材不低于30ＭＰa；砂浆不低于Ｍ10；施工要点上下错缝,内外搭砌,分段留斜槎，灰缝宽度大于３0mm应细石砼,不低于Ｃ２0砌筑施工1.变形缝2．砖砌拱圈3.反拱砌筑４....
