DELL服务器BIOS中配置磁盘阵列

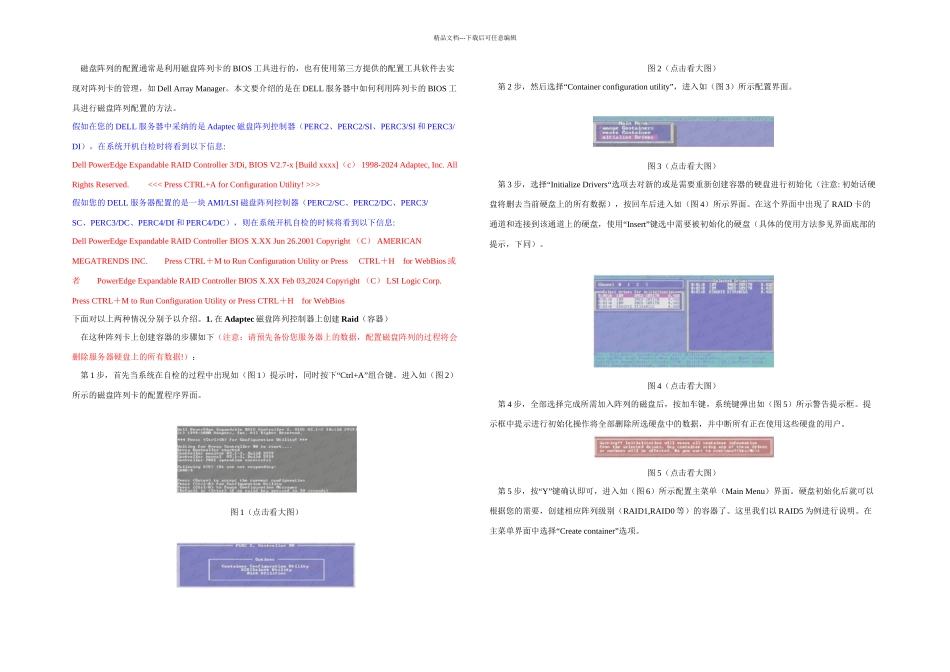

精品文档---下载后可任意编辑 磁盘阵列的配置通常是利用磁盘阵列卡的 BIOS 工具进行的，也有使用第三方提供的配置工具软件去实现对阵列卡的管理，如 Dell Array Manager。本文要介绍的是在 DELL 服务器中如何利用阵列卡的 BIOS 工具进行磁盘阵列配置的方法。假如在您的 DELL 服务器中采纳的是 Adaptec 磁盘阵列控制器（PERC2、PERC2/SI、PERC3/SI 和 PERC3/DI），在系统开机自检时将看到以下信息:Dell PowerEdge Expandable RAID Controller 3/Di, BIOS V2.7-x [Build xxxx]（c ） 1998-2024 Adaptec, Inc. All Rights Reserved. <<< Press CTRL+A for Configuration Utility! >>>假如您的 DELL 服务器配置的是一块 AMI/LSI 磁盘阵列控制器（PERC2/SC、PERC2/DC、PERC3/SC、PERC3/DC、PERC4/DI 和 PERC4/DC），则在系统开机自检的时候将看到以下信息:Dell PowerEdge Expandable RAID Controller BIOS X.XX Jun 26.2001 Copyright （C ） AMERICAN MEGATRENDS INC. Press CTRL＋M to Run Configuration Utility or Press CTRL＋H for WebBios 或 者PowerEdge Expandable RAID Controller BIOS X.XX Feb 03,2024 Copyright （C ） LSI Logic Corp. Press CTRL＋M to Run Configuration Utility or Press CTRL＋H for WebBios下面对以上两种情况分别予以介绍。1. 在 Adaptec 磁盘阵列控制器上创建 Raid（容器） 在这种阵列卡上创建容器的步骤如下（注意：请预先备份您服务器上的数据，配置磁盘阵列的过程将会删除服务器硬盘上的所有数据!）： 第 1 步，首先当系统在自检的过程中出现如（图 1“）提示时，同时按下 Ctrl+A”组合键。进入如（图 2）所示的磁盘阵列卡的配置程序界面。图 1（点击看大图）图 2（点击看大图） 第 2“步，然后选择 Container configuration utility”，进入如（图 3）所示配置界面。图 3（点击看大图） 第 3“步，选择 Initialize Drivers“选项去对新的或是需要重新创建容器的硬盘进行初始化（注意: 初始话硬盘将删去当前硬盘上的所有数据），按回车后进入如（图 4）所示界面。在这个界面中出现了 RAID 卡的“通道和连接到该通道上的硬盘，使用 Insert”键选中需要被初始化的硬盘（具体的使用方法参见界面底部的提示，下同）。图 4（点击看大图） 第 4 步，全部选择完成所需加入阵列的...
