DUK—A高密电法测量系统

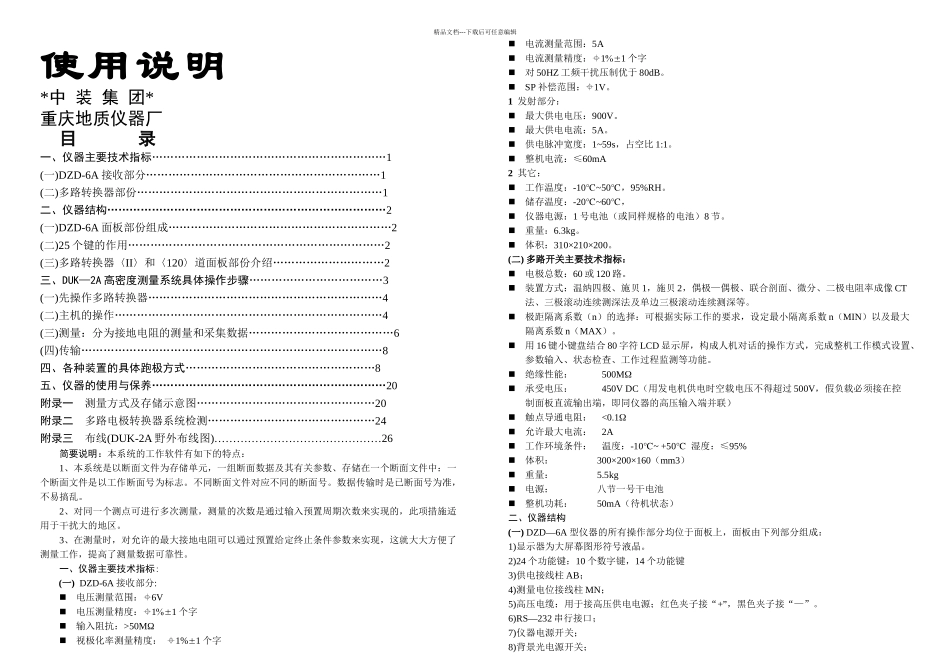

DUK—A高密电法测量系统_第1页
1/7

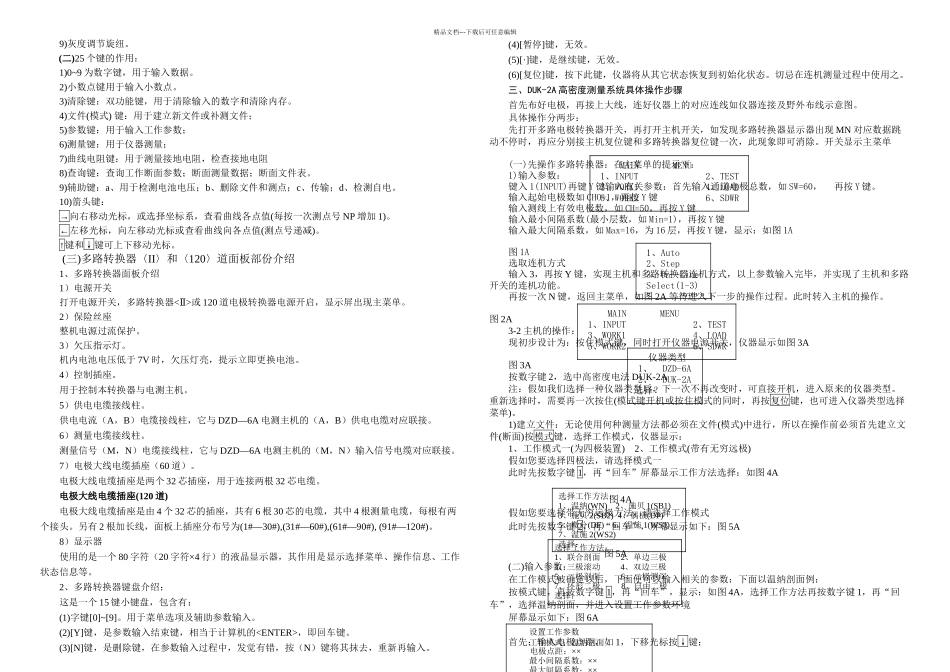

DUK—A高密电法测量系统_第2页
2/7

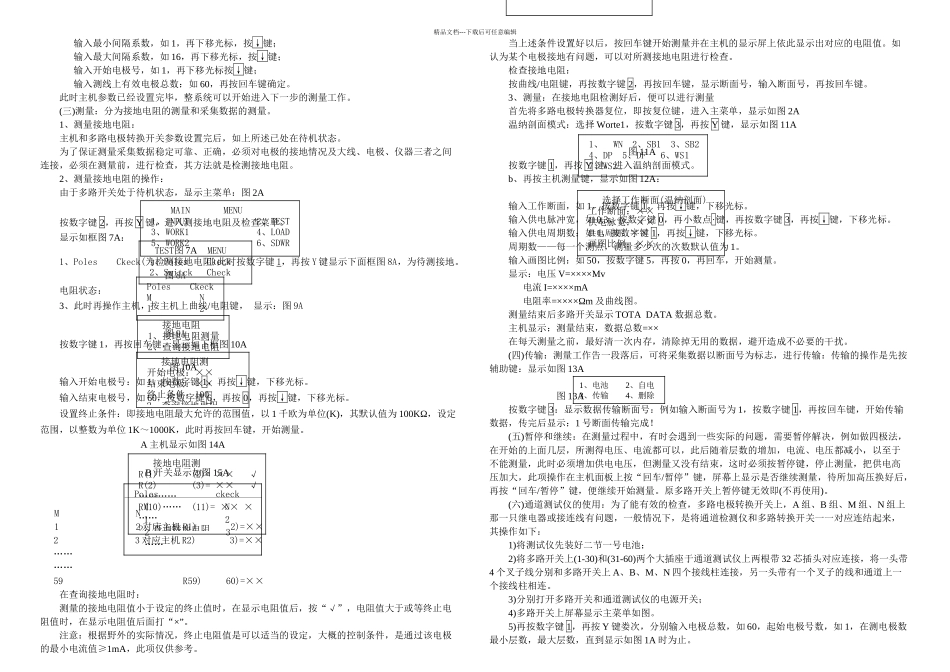

DUK—A高密电法测量系统_第3页
3/7
精品文档---下载后可任意编辑使用说明*中 装 集 团*重庆地质仪器厂目 录一、仪器主要技术指标………………………………………………………1(一)DZD-6A 接收部分………………………………………………………1(二)多路转换器部份…………………………………………………………1二、仪器结构…………………………………………………………………2(一)DZD-6A 面板部份组成……………………………………………………2(二)25 个键的作用……………………………………………………………2(三)多路转换器〈II〉和〈120〉道面板部份介绍…………………………2三、DUK—2A 高密度测量系统具体操作步骤………………………………3(一)先操作多路转换器………………………………………………………4(二)主机的操作………………………………………………………………4(三)测量:分为接地电阻的测量和采集数据…………………………………6(四)传输………………………………………………………………………8四、各种装置的具体跑极方式……………………………………………8五、仪器的使用与保养………………………………………………………20附录一 测量方式及存储示意图…………………………………………20附录二 多路电极转换器系统检测………………………………………24附录三 布线(DUK-2A 野外布线图)………………………………………26简要说明:本系统的工作软件有如下的特点:1、本系统是以断面文件为存储单元,一组断面数据及其有关参数、存储在一个断面文件中:一个断面文件是以工作断面号为标志。不同断面文件对应不同的断面号。数据传输时是已断面号为准,不易搞乱。2、对同一个测点可进行多次测量,测量的次数是通过输入预置周期次数来实现的,此项措施适用于干扰大的地区。3、在测量时,对允许的最大接地电阻可以通过预置给定终止条件参数来实现,这就大大方便了测量工作,提高了测量数据可靠性。一、仪器主要技术指标:(一) DZD-6A 接收部分:电压测量范围:6V电压测量精度:11 个字输入阻抗:>50MΩ视极化率测量精度: 1%1 个字电流测量范围:5A电流测量精度:11 个字对 50HZ 工频干扰压制优于 80dB。 SP 补偿范围:1V。1 发射部分:最大供电电压:900V。最大供电电流:5A。供电脉冲宽度:1~59s,占空比 1:1。整机电流:≤60mA2 其它:工作温度:-10~50℃℃,95%RH。储存温...
