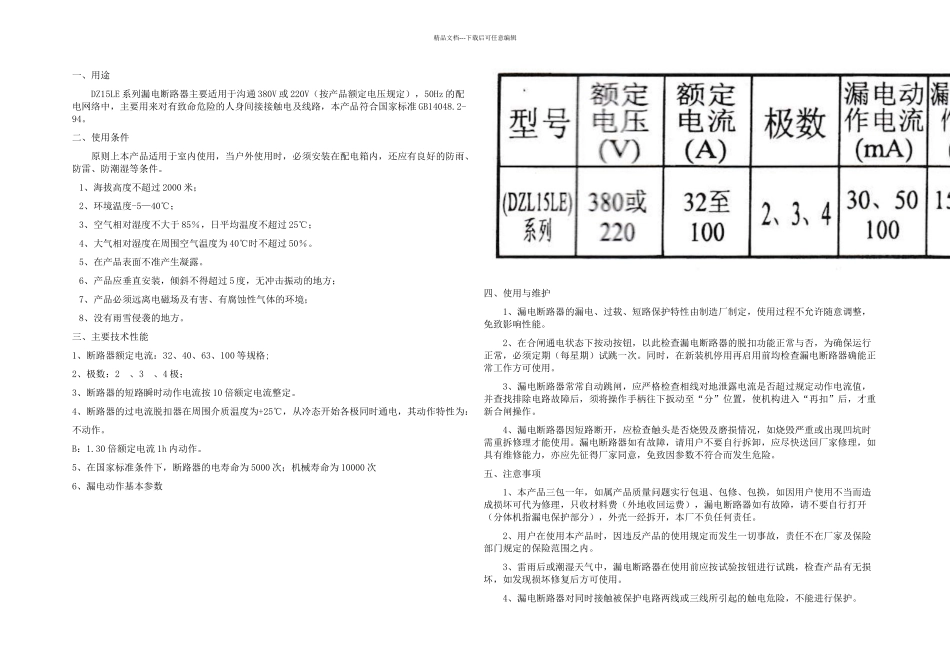

精品文档---下载后可任意编辑一、用途DZ15LE 系列漏电断路器主要适用于沟通 380V 或 220V（按产品额定电压规定），50Hz 的配电网络中，主要用来对有致命危险的人身间接接触电及线路，本产品符合国家标准 GB14048.2-94。二、使用条件原则上本产品适用于室内使用，当户外使用时，必须安装在配电箱内，还应有良好的防雨、防雷、防潮湿等条件。1、海拔高度不超过 2000 米；2、环境温度-5—40℃；3、空气相对湿度不大于 85％，日平均温度不超过 25℃；4、大气相对湿度在周围空气温度为 40℃时不超过 50％。5、在产品表面不准产生凝露。6、产品应垂直安装，倾斜不得超过 5 度，无冲击振动的地方；7、产品必须远离电磁场及有害、有腐蚀性气体的环境；8、没有雨雪侵袭的地方。三、主要技术性能1、断路器额定电流：32、40、63、100 等规格;2、极数：2 、3 、4 极；3、断路器的短路瞬时动作电流按 10 倍额定电流整定。4、断路器的过电流脱扣器在周围介质温度为+25℃，从冷态开始各极同时通电，其动作特性为：不动作。B：1.30 倍额定电流 1h 内动作。5、在国家标准条件下，断路器的电寿命为 5000 次；机械寿命为 10000 次6、漏电动作基本参数四、使用与维护1、漏电断路器的漏电、过载、短路保护特性由制造厂制定，使用过程不允许随意调整，免致影响性能。2、在合闸通电状态下按动按钮，以此检查漏电断路器的脱扣功能正常与否，为确保运行正常，必须定期（每星期）试跳一次。同时，在新装机停用再启用前均检查漏电断路器确能正常工作方可使用。3、漏电断路器常常自动跳闸，应严格检查相线对地泄露电流是否超过规定动作电流值，并查找排除电路故障后，须将操作手柄往下扳动至“分”位置，使机构进入“再扣”后，才重新合闸操作。4、漏电断路器因短路断开，应检查触头是否烧毁及磨损情况，如烧毁严重或出现凹坑时需重拆修理才能使用。漏电断路器如有故障，请用户不要自行拆卸，应尽快送回厂家修理，如具有维修能力，亦应先征得厂家同意，免致因参数不符合而发生危险。五、注意事项1、本产品三包一年，如属产品质量问题实行包退、包修、包换，如因用户使用不当而造成损坏可代为修理，只收材料费（外地收回运费），漏电断路器如有故障，请不要自行打开（分体机指漏电保护部分），外壳一经拆开，本厂不负任何责任。2、用户在使用本产品时，因违反产品的使用规定而发生一切事故，责任不在厂家及保险部门规定的保险范围之内。3、雷雨后或潮...
