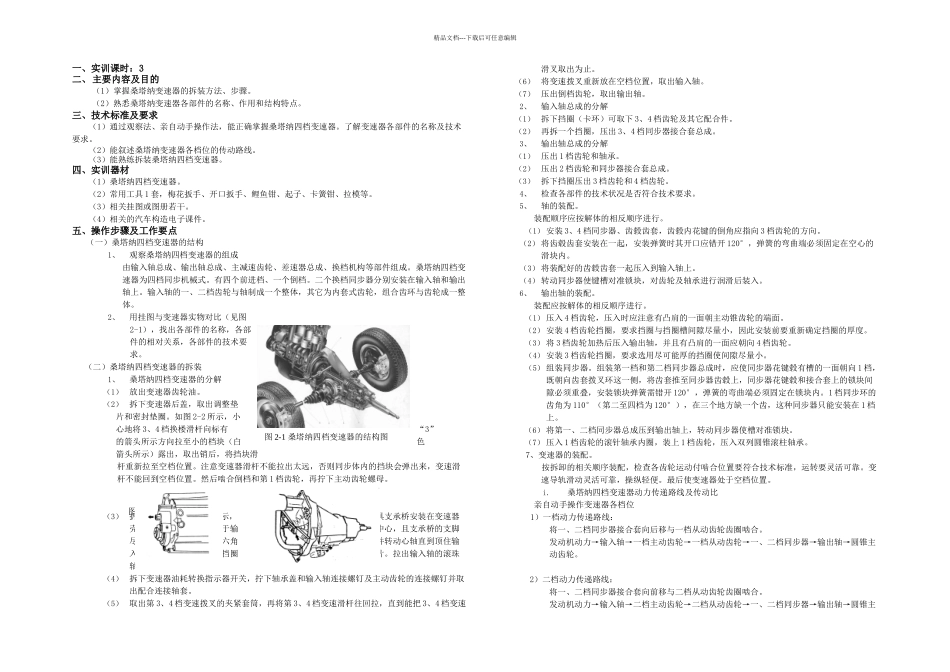

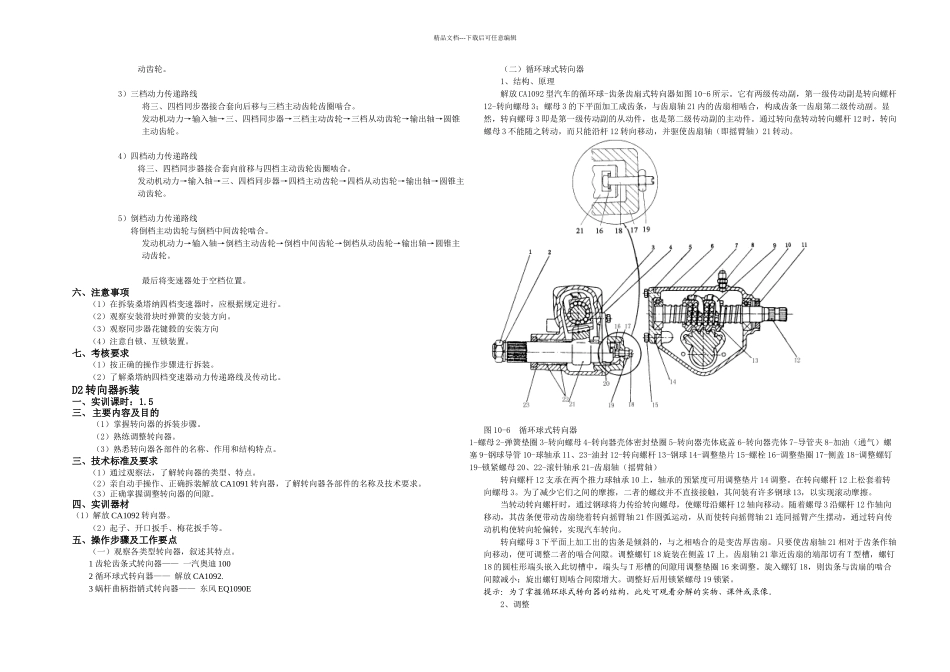

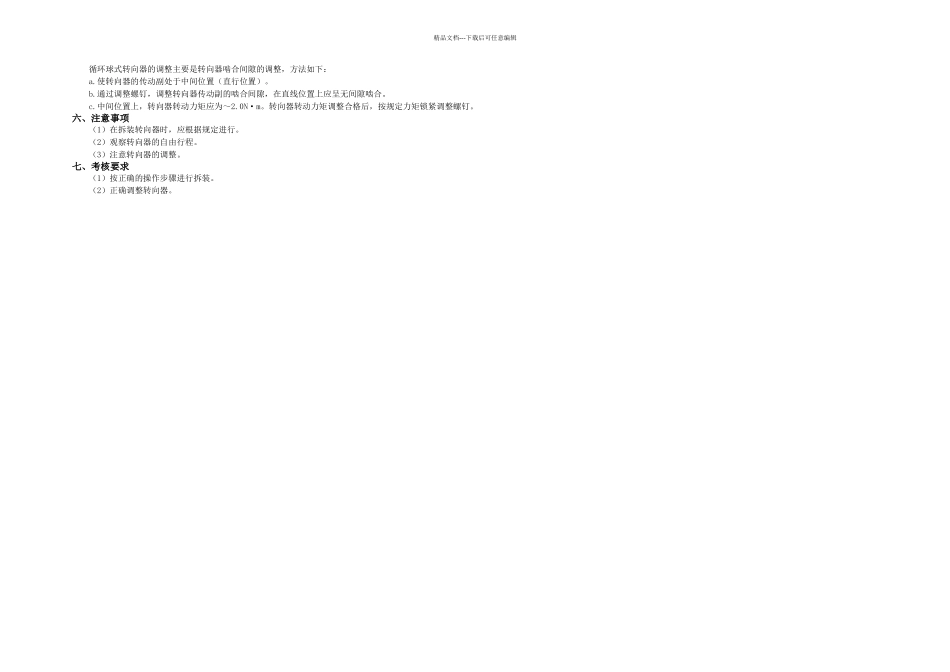

精品文档---下载后可任意编辑一、实训课时：3二、主要内容及目的（1）掌握桑塔纳变速器的拆装方法、步骤。（2）熟悉桑塔纳变速器各部件的名称、作用和结构特点。三、技术标准及要求 （1）通过观察法、亲自动手操作法，能正确掌握桑塔纳四档变速器。了解变速器各部件的名称及技术要求。 （2）能叙述桑塔纳变速器各档位的传动路线。（3）能熟练拆装桑塔纳四档变速器。四、实训器材（1）桑塔纳四档变速器。（2）常用工具 1 套，梅花扳手、开口扳手、鲤鱼钳、起子、卡簧钳、拉模等。（3）相关挂图或图册若干。（4）相关的汽车构造电子课件。五、操作步骤及工作要点（一）桑塔纳四档变速器的结构1、观察桑塔纳四档变速器的组成由输入轴总成、输出轴总成、主减速齿轮、差速器总成、换档机构等部件组成。桑塔纳四档变速器为四档同步机械式。有四个前进档、一个倒档。二个换档同步器分别安装在输入轴和输出轴上。输入轴的一、二档齿轮与轴制成一个整体，其它为内套式齿轮，组合齿环与齿轮成一整体。2、用挂图与变速器实物对比（见图2-1），找出各部件的名称，各部件的相对关系，各部件的技术要求。（二）桑塔纳四档变速器的拆装1、桑塔纳四档变速器的分解（1） 放出变速器齿轮油。（2） 拆下变速器后盖，取出调整垫片和密封垫圈。如图 2-2 所示，小心地将 3、4 档换楼滑杆向标有“3”的箭头所示方向拉至小的档块（白色箭头所示）露出，取出销后，将挡块滑杆重新拉至空档位置。注意变速器滑杆不能拉出太远，否则同步体内的挡块会弹出来，变速滑杆不能回到空档位置。然后啮合倒档和第 1 档齿轮，再拧下主动齿轮螺母。（3） 拆下输入轴。如图 2-3 所示，将压具支承桥安装在变速器壳上，安装时，心轴应位于输入轴中心，且支承桥的支脚尽可能在一直线上。拧紧六角螺栓并转动心轴直到顶住输入轴为止，取下输入轴的挡圈和垫片。拉出输入轴的滚珠轴承。（4） 拆下变速器油耗转换指示器开关，拧下轴承盖和输入轴连接螺钉及主动齿轮的连接螺钉并取出配合连接轴套。（5） 取出第 3、4 档变速拨叉的夹紧套筒，再将第 3、4 档变速滑杆往回拉，直到能把 3、4 档变速滑叉取出为止。（6） 将变速拨叉重新放在空档位置，取出输入轴。（7） 压出倒档齿轮，取出输出轴。2、输入轴总成的分解（1） 拆下挡圈（卡环）可取下 3、4 档齿轮及其它配合件。（2） 再拆一个挡圈，压出 3、4 档同步器接合套总成。3、输出轴总成的分解（1） 压出 1 档齿...
