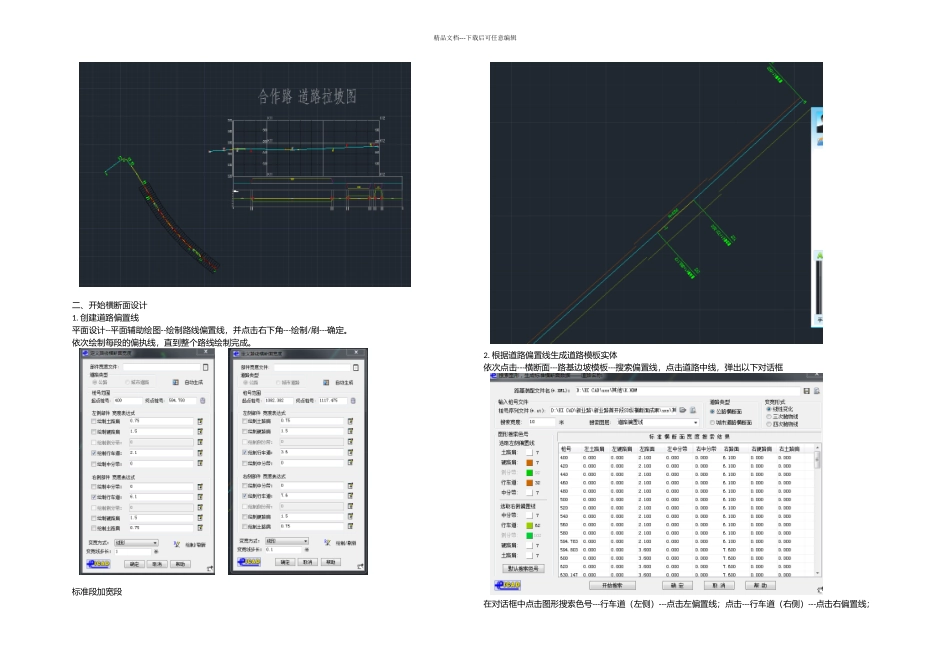

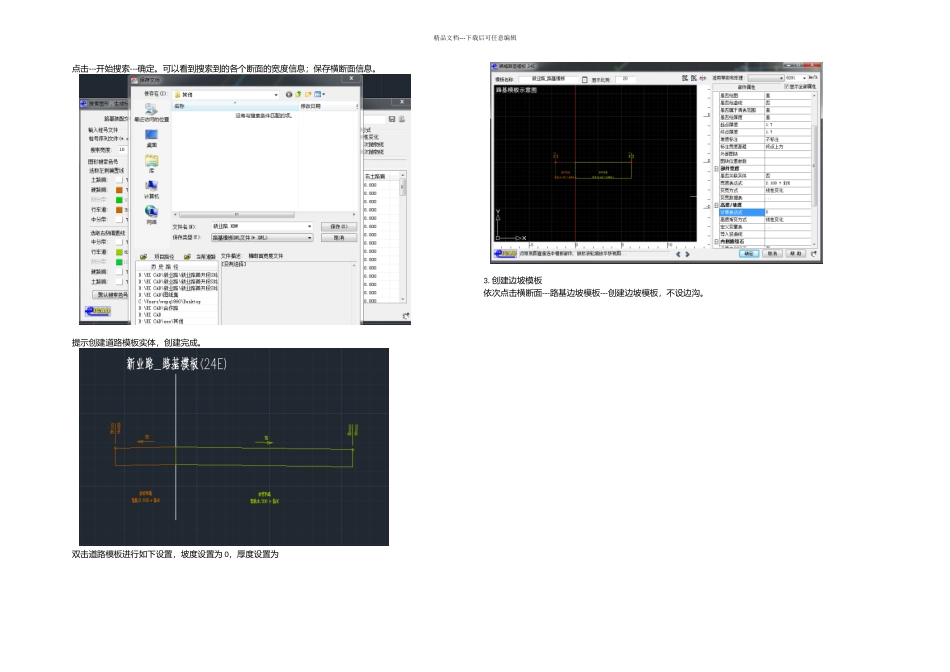

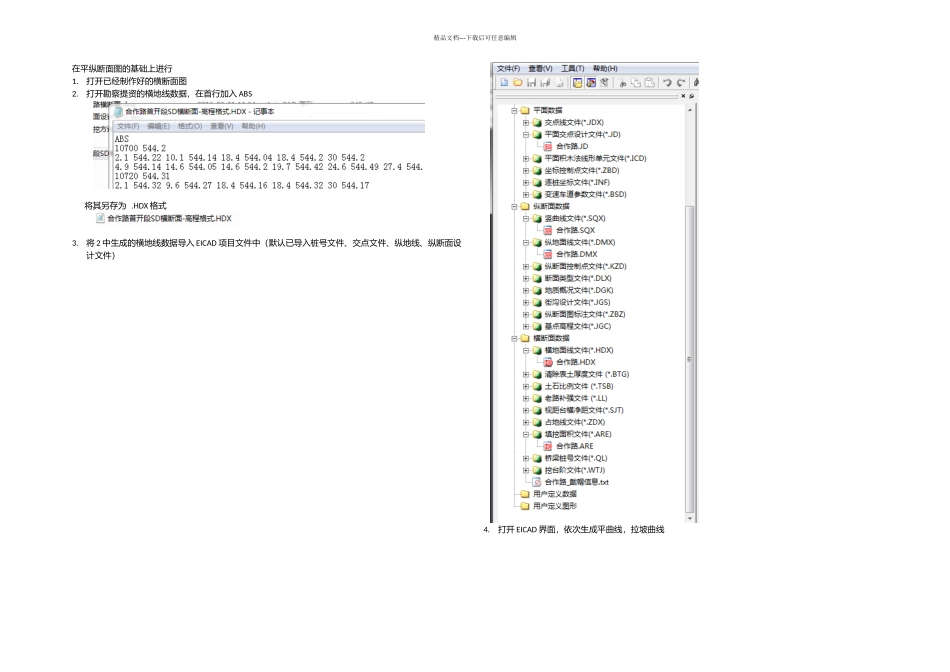

精品文档---下载后可任意编辑在平纵断面图的基础上进行1.打开已经制作好的横断面图2.打开勘察提资的横地线数据，在首行加入 ABS将其另存为 .HDX 格式3.将 2 中生成的横地线数据导入 EICAD 项目文件中（默认已导入桩号文件、交点文件、纵地线、纵断面设计文件）4.打开 EICAD 界面，依次生成平曲线，拉坡曲线精品文档---下载后可任意编辑二、开始横断面设计1. 创建道路偏置线平面设计--平面辅助绘图--绘制路线偏置线，并点击右下角---绘制/刷---确定。依次绘制每段的偏执线，直到整个路线绘制完成。标准段加宽段2. 根据道路偏置线生成道路模板实体依次点击---横断面---路基边坡模板---搜索偏置线，点击道路中线，弹出以下对话框在对话框中点击图形搜索色号---行车道（左侧）---点击左偏置线；点击---行车道（右侧）---点击右偏置线；精品文档---下载后可任意编辑点击---开始搜索---确定。可以看到搜索到的各个断面的宽度信息；保存横断面信息。提示创建道路模板实体，创建完成。双击道路模板进行如下设置，坡度设置为 0，厚度设置为3. 创建边坡模板依次点击横断面---路基边坡模板---创建边坡模板，不设边沟。精品文档---下载后可任意编辑第一级边坡第二级边坡第三级边坡生成边坡模板标准段边坡模板加宽段边坡模板5.创建超高渐变图。横断面---超高设计---创建超高渐变图6.戴帽设计横断面---戴帽设计---创建道路模型，点击或输入起点终点桩号，生成道路模型精品文档---下载后可任意编辑依次进行路基设计、超高定义、边坡设计三、生成横断面设计图图标与视图---横断面设图表---横断面成图，成图样式如下
