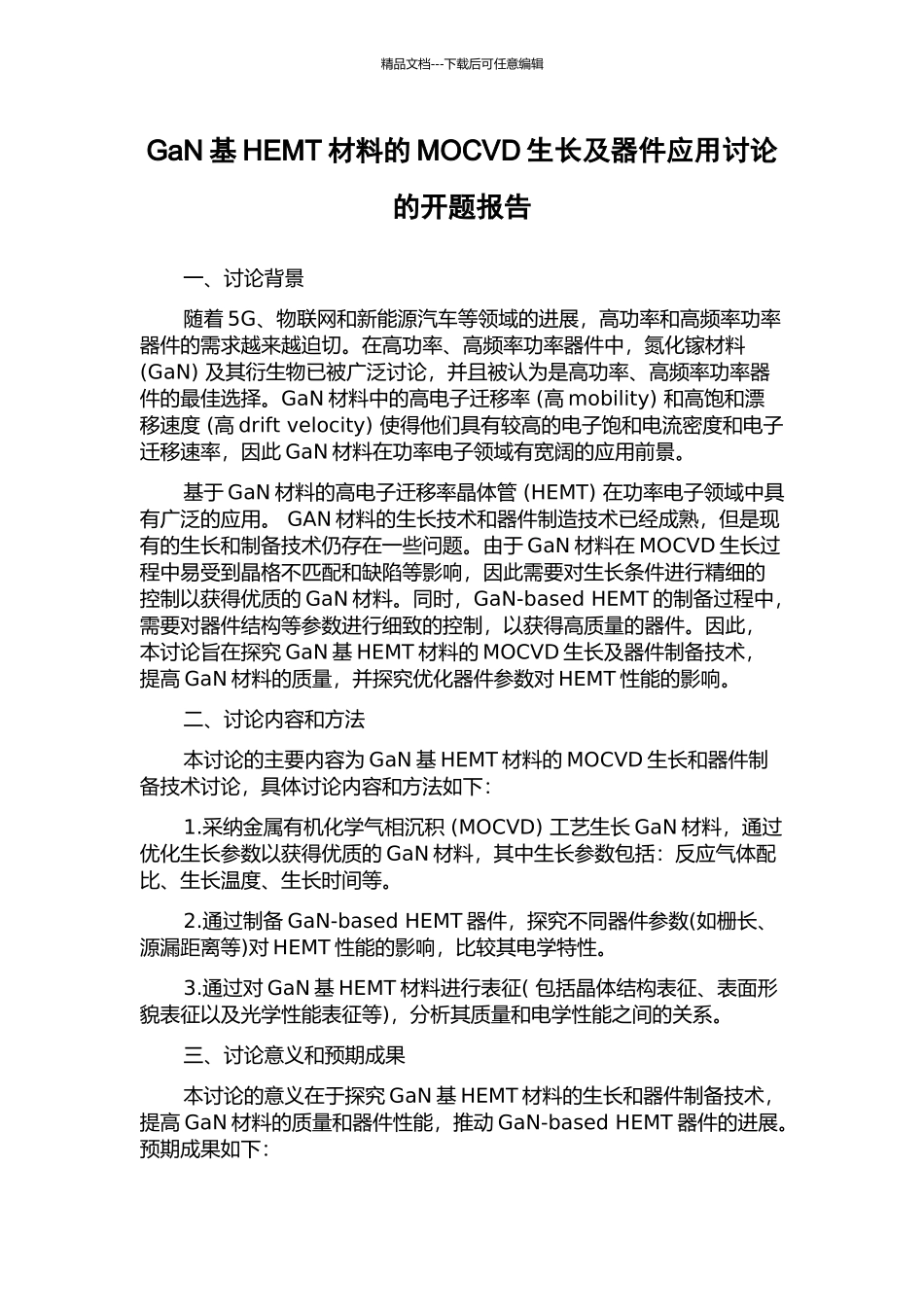

GaN基HEMT材料的MOCVD生长及器件应用研究的开题报告

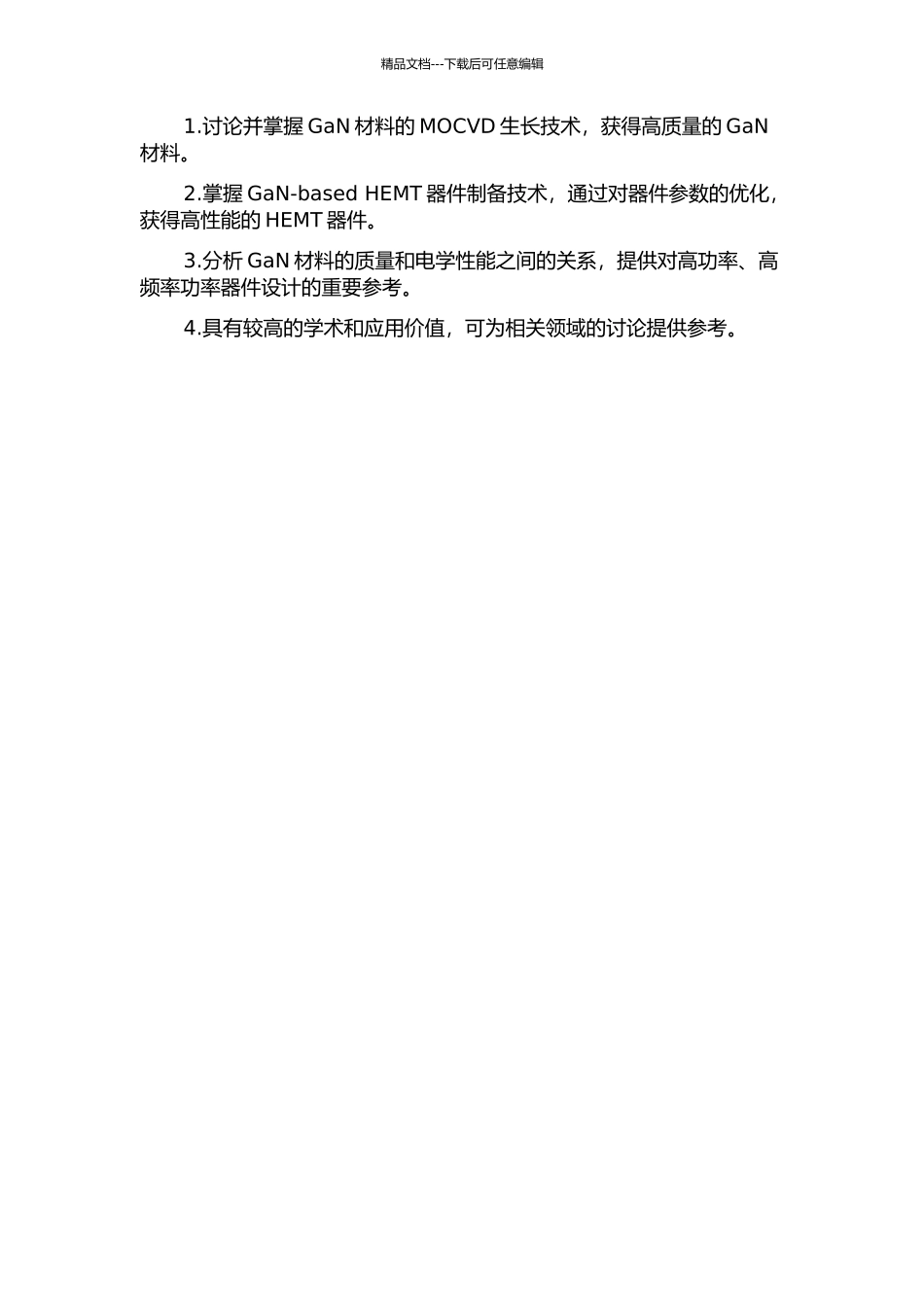

精品文档---下载后可任意编辑GaN 基 HEMT 材料的 MOCVD 生长及器件应用讨论的开题报告一、讨论背景随着 5G、物联网和新能源汽车等领域的进展，高功率和高频率功率器件的需求越来越迫切。在高功率、高频率功率器件中，氮化镓材料 (GaN) 及其衍生物已被广泛讨论，并且被认为是高功率、高频率功率器件的最佳选择。GaN 材料中的高电子迁移率 (高 mobility) 和高饱和漂移速度 (高 drift velocity) 使得他们具有较高的电子饱和电流密度和电子迁移速率，因此 GaN 材料在功率电子领域有宽阔的应用前景。基于 GaN 材料的高电子迁移率晶体管 (HEMT) 在功率电子领域中具有广泛的应用。 GAN 材料的生长技术和器件制造技术已经成熟，但是现有的生长和制备技术仍存在一些问题。由于 GaN 材料在 MOCVD 生长过程中易受到晶格不匹配和缺陷等影响，因此需要对生长条件进行精细的控制以获得优质的 GaN 材料。同时，GaN-based HEMT 的制备过程中，需要对器件结构等参数进行细致的控制，以获得高质量的器件。因此，本讨论旨在探究 GaN 基 HEMT 材料的 MOCVD 生长及器件制备技术，提高 GaN 材料的质量，并探究优化器件参数对 HEMT 性能的影响。二、讨论内容和方法本讨论的主要内容为 GaN 基 HEMT 材料的 MOCVD 生长和器件制备技术讨论，具体讨论内容和方法如下：1.采纳金属有机化学气相沉积 (MOCVD) 工艺生长 GaN 材料，通过优化生长参数以获得优质的 GaN 材料，其中生长参数包括：反应气体配比、生长温度、生长时间等。2.通过制备 GaN-based HEMT 器件，探究不同器件参数(如栅长、源漏距离等)对 HEMT 性能的影响，比较其电学特性。3.通过对 GaN 基 HEMT 材料进行表征( 包括晶体结构表征、表面形貌表征以及光学性能表征等)，分析其质量和电学性能之间的关系。三、讨论意义和预期成果本讨论的意义在于探究 GaN 基 HEMT 材料的生长和器件制备技术，提高 GaN 材料的质量和器件性能，推动 GaN-based HEMT 器件的进展。预期成果如下：精品文档---下载后可任意编辑1.讨论并掌握 GaN 材料的 MOCVD 生长技术，获得高质量的 GaN材料。2.掌握 GaN-based HEMT 器件制备技术，通过对器件参数的优化，获得高性能的 HEMT 器件。3.分析 GaN 材料的质量和电学性能之间的关系，提供对高功率、高频率功率器件设计的重要参考。4.具有较高的学术和应用价值，可为相关领域的讨论提供参考。
