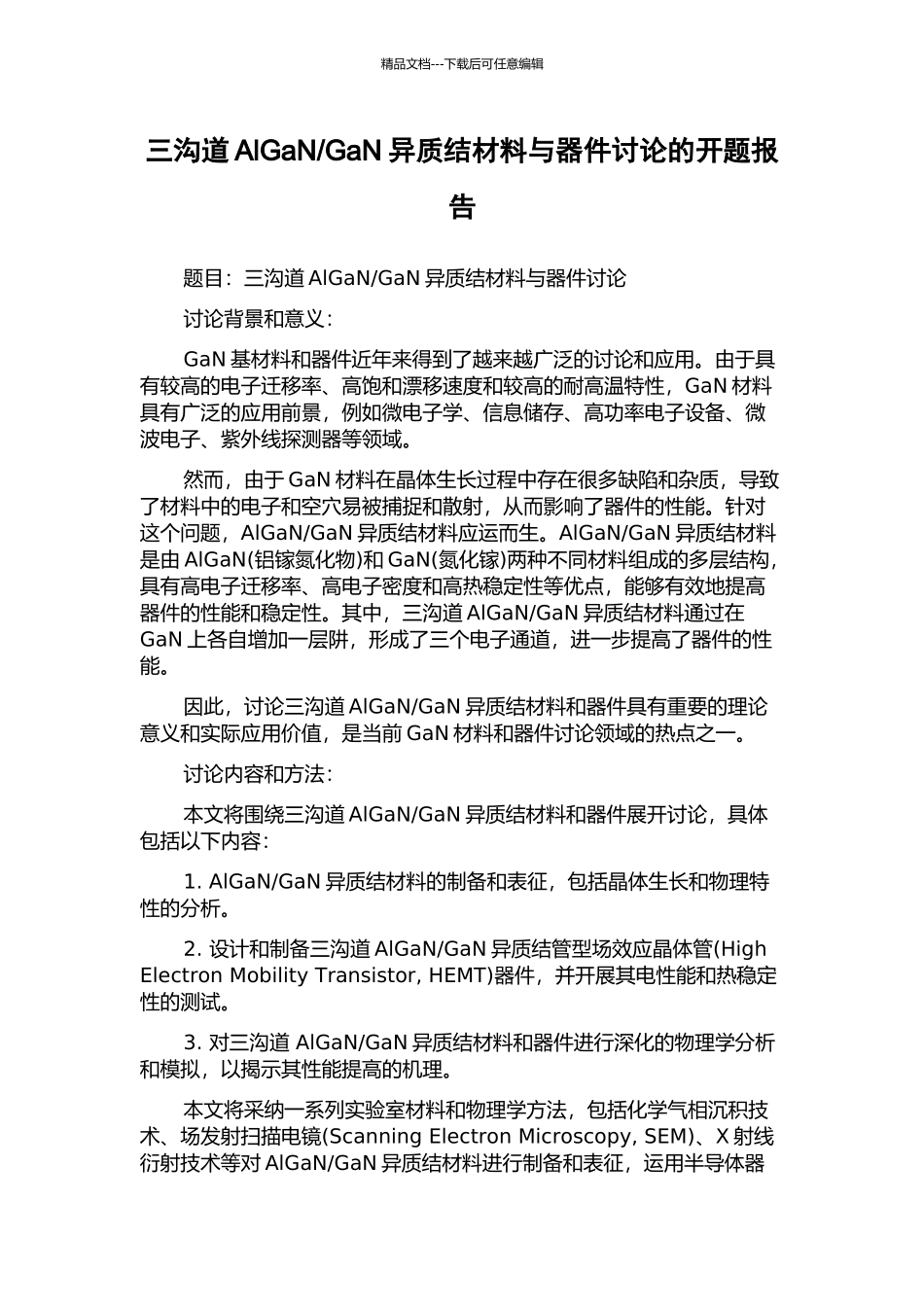

精品文档---下载后可任意编辑三沟道 AlGaN/GaN 异质结材料与器件讨论的开题报告题目：三沟道 AlGaN/GaN 异质结材料与器件讨论讨论背景和意义：GaN 基材料和器件近年来得到了越来越广泛的讨论和应用。由于具有较高的电子迁移率、高饱和漂移速度和较高的耐高温特性，GaN 材料具有广泛的应用前景，例如微电子学、信息储存、高功率电子设备、微波电子、紫外线探测器等领域。然而，由于 GaN 材料在晶体生长过程中存在很多缺陷和杂质，导致了材料中的电子和空穴易被捕捉和散射，从而影响了器件的性能。针对这个问题，AlGaN/GaN 异质结材料应运而生。AlGaN/GaN 异质结材料是由 AlGaN(铝镓氮化物)和 GaN(氮化镓)两种不同材料组成的多层结构，具有高电子迁移率、高电子密度和高热稳定性等优点，能够有效地提高器件的性能和稳定性。其中，三沟道 AlGaN/GaN 异质结材料通过在GaN 上各自增加一层阱，形成了三个电子通道，进一步提高了器件的性能。因此，讨论三沟道 AlGaN/GaN 异质结材料和器件具有重要的理论意义和实际应用价值，是当前 GaN 材料和器件讨论领域的热点之一。讨论内容和方法：本文将围绕三沟道 AlGaN/GaN 异质结材料和器件展开讨论，具体包括以下内容：1. AlGaN/GaN 异质结材料的制备和表征，包括晶体生长和物理特性的分析。2. 设计和制备三沟道 AlGaN/GaN 异质结管型场效应晶体管(High Electron Mobility Transistor, HEMT)器件，并开展其电性能和热稳定性的测试。3. 对三沟道 AlGaN/GaN 异质结材料和器件进行深化的物理学分析和模拟，以揭示其性能提高的机理。本文将采纳一系列实验室材料和物理学方法，包括化学气相沉积技术、场发射扫描电镜(Scanning Electron Microscopy, SEM)、X 射线衍射技术等对 AlGaN/GaN 异质结材料进行制备和表征，运用半导体器精品文档---下载后可任意编辑件测试系统 (Semiconductor Device Analyzer) 对三沟道 AlGaN/GaN 异质结器件的电性能进行测试和分析，利用物理学理论和模拟手段，如有效质量法和自洽讨论等，来揭示三沟道 AlGaN/GaN 异质结材料和器件性能提高的物理机理。预期讨论结果和意义：本文的预期讨论结果将包括以下方面：1. 成功制备并表征三沟道 AlGaN/GaN 异质结材料，明确其物理特性和材料电学参数。2. 成功设计和制备高性能三沟道 AlGaN/GaN 异质结 HEMT 器件，并分析其电性能和热稳定性。3. 揭示三沟道 AlGaN/GaN 异质结材料和器件性...
