GeMOS界面钝化与MOSFET器件制备研究开题报告

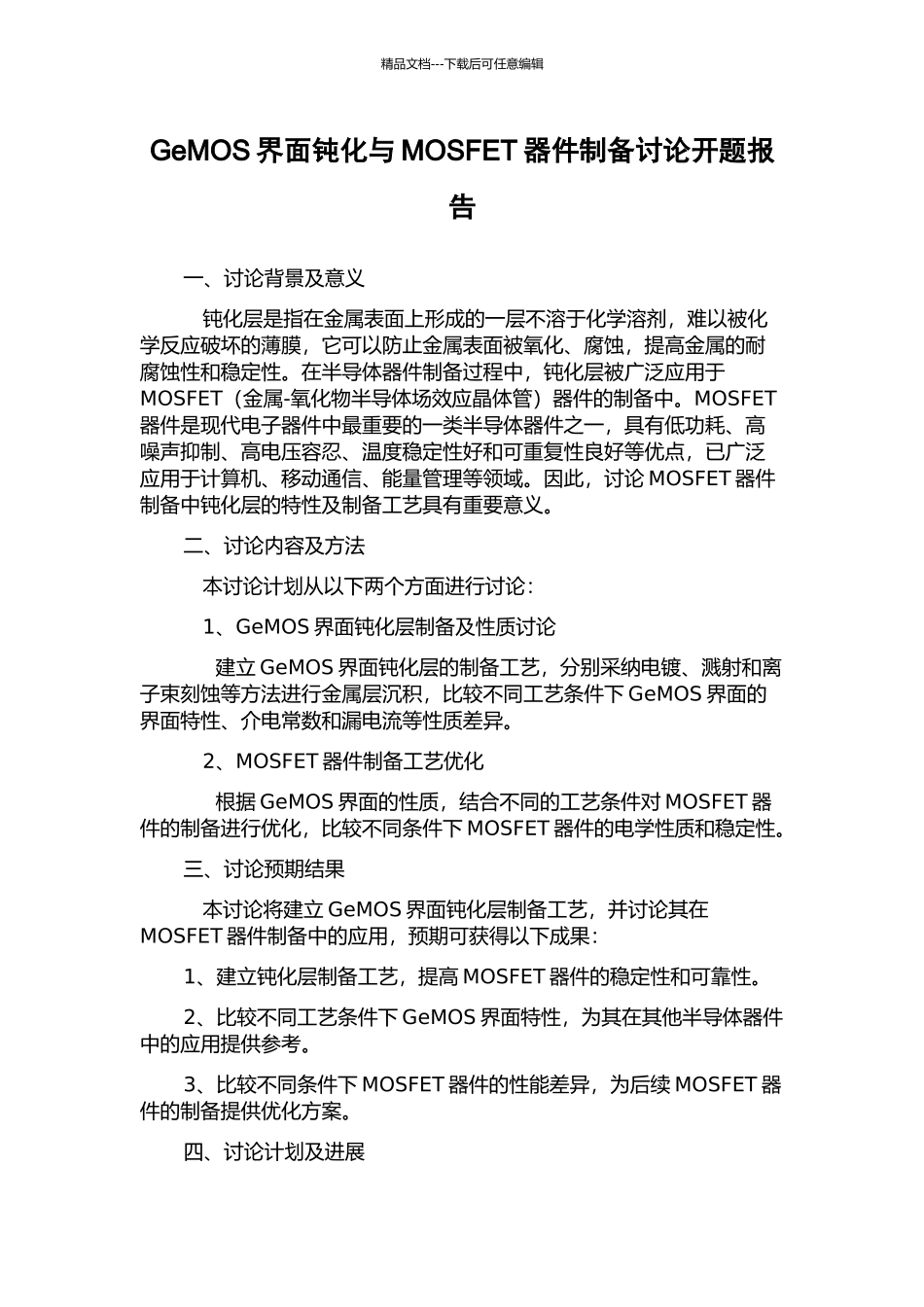

GeMOS界面钝化与MOSFET器件制备研究开题报告_第1页
1/2

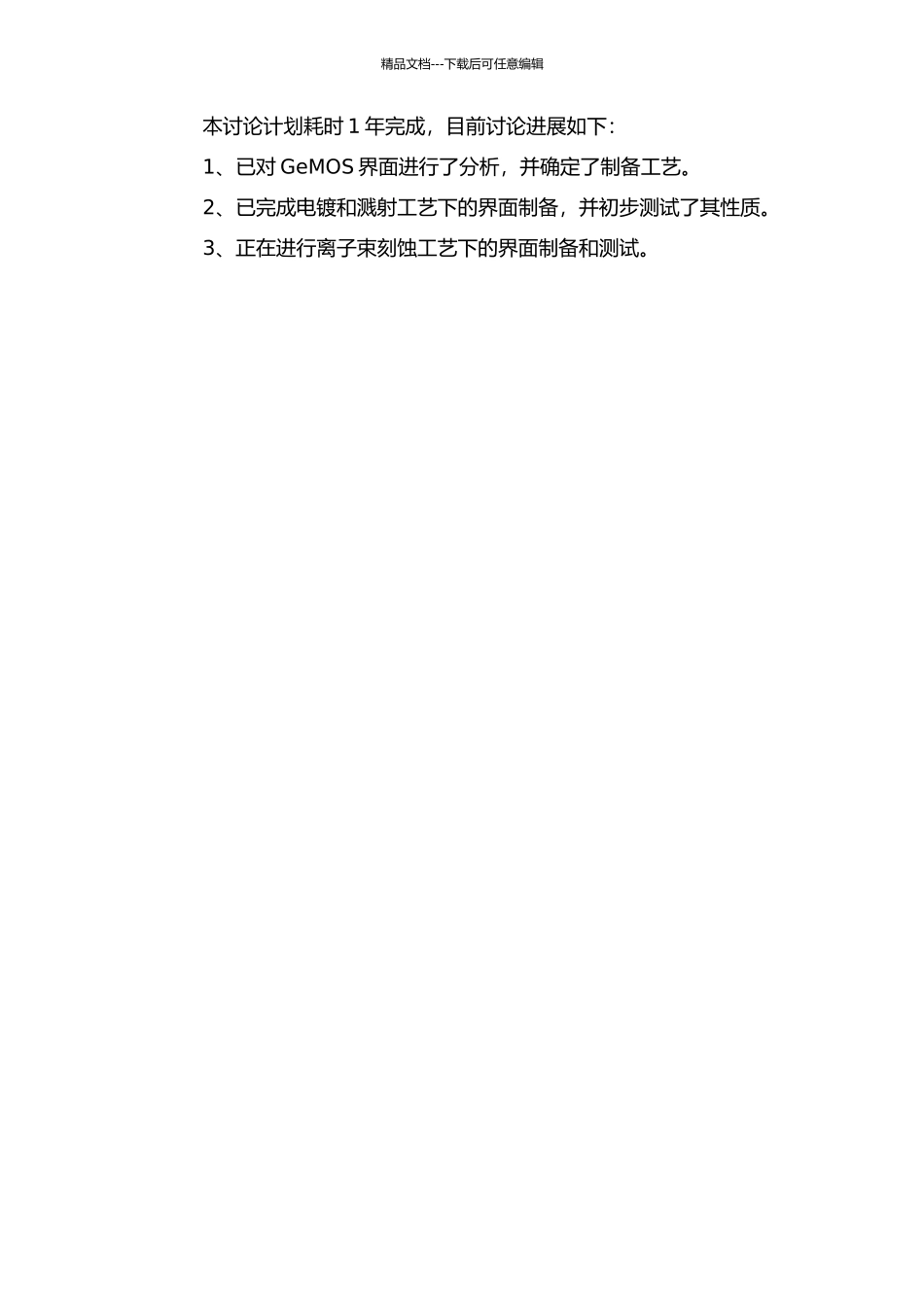

GeMOS界面钝化与MOSFET器件制备研究开题报告_第2页
2/2
精品文档---下载后可任意编辑GeMOS 界面钝化与 MOSFET 器件制备讨论开题报告一、讨论背景及意义 钝化层是指在金属表面上形成的一层不溶于化学溶剂,难以被化学反应破坏的薄膜,它可以防止金属表面被氧化、腐蚀,提高金属的耐腐蚀性和稳定性。在半导体器件制备过程中,钝化层被广泛应用于MOSFET(金属-氧化物半导体场效应晶体管)器件的制备中。MOSFET器件是现代电子器件中最重要的一类半导体器件之一,具有低功耗、高噪声抑制、高电压容忍、温度稳定性好和可重复性良好等优点,已广泛应用于计算机、移动通信、能量管理等领域。因此,讨论 MOSFET 器件制备中钝化层的特性及制备工艺具有重要意义。二、讨论内容及方法 本讨论计划从以下两个方面进行讨论: 1、GeMOS 界面钝化层制备及性质讨论 建立 GeMOS 界面钝化层的制备工艺,分别采纳电镀、溅射和离子束刻蚀等方法进行金属层沉积,比较不同工艺条件下 GeMOS 界面的界面特性、介电常数和漏电流等性质差异。 2、MOSFET 器件制备工艺优化 根据 GeMOS 界面的性质,结合不同的工艺条件对 MOSFET 器件的制备进行优化,比较不同条件下 MOSFET 器件的电学性质和稳定性。三、讨论预期结果 本讨论将建立 GeMOS 界面钝化层制备工艺,并讨论其在MOSFET 器件制备中的应用,预期可获得以下成果:1、建立钝化层制备工艺,提高 MOSFET 器件的稳定性和可靠性。2、比较不同工艺条件下 GeMOS 界面特性,为其在其他半导体器件中的应用提供参考。3、比较不同条件下 MOSFET 器件的性能差异,为后续 MOSFET 器件的制备提供优化方案。四、讨论计划及进展精品文档---下载后可任意编辑 本讨论计划耗时 1 年完成,目前讨论进展如下: 1、已对 GeMOS 界面进行了分析,并确定了制备工艺。 2、已完成电镀和溅射工艺下的界面制备,并初步测试了其性质。 3、正在进行离子束刻蚀工艺下的界面制备和测试。
