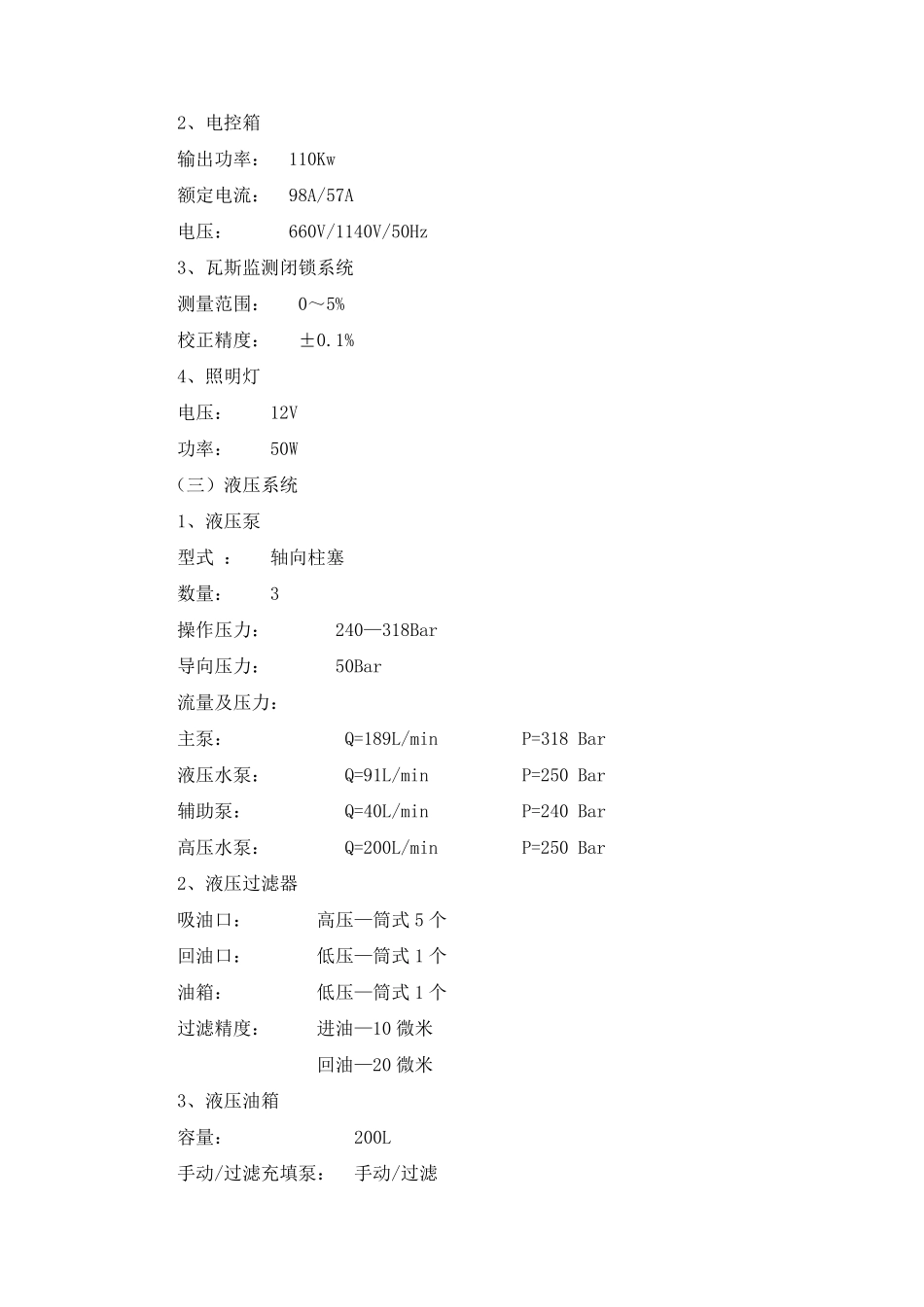

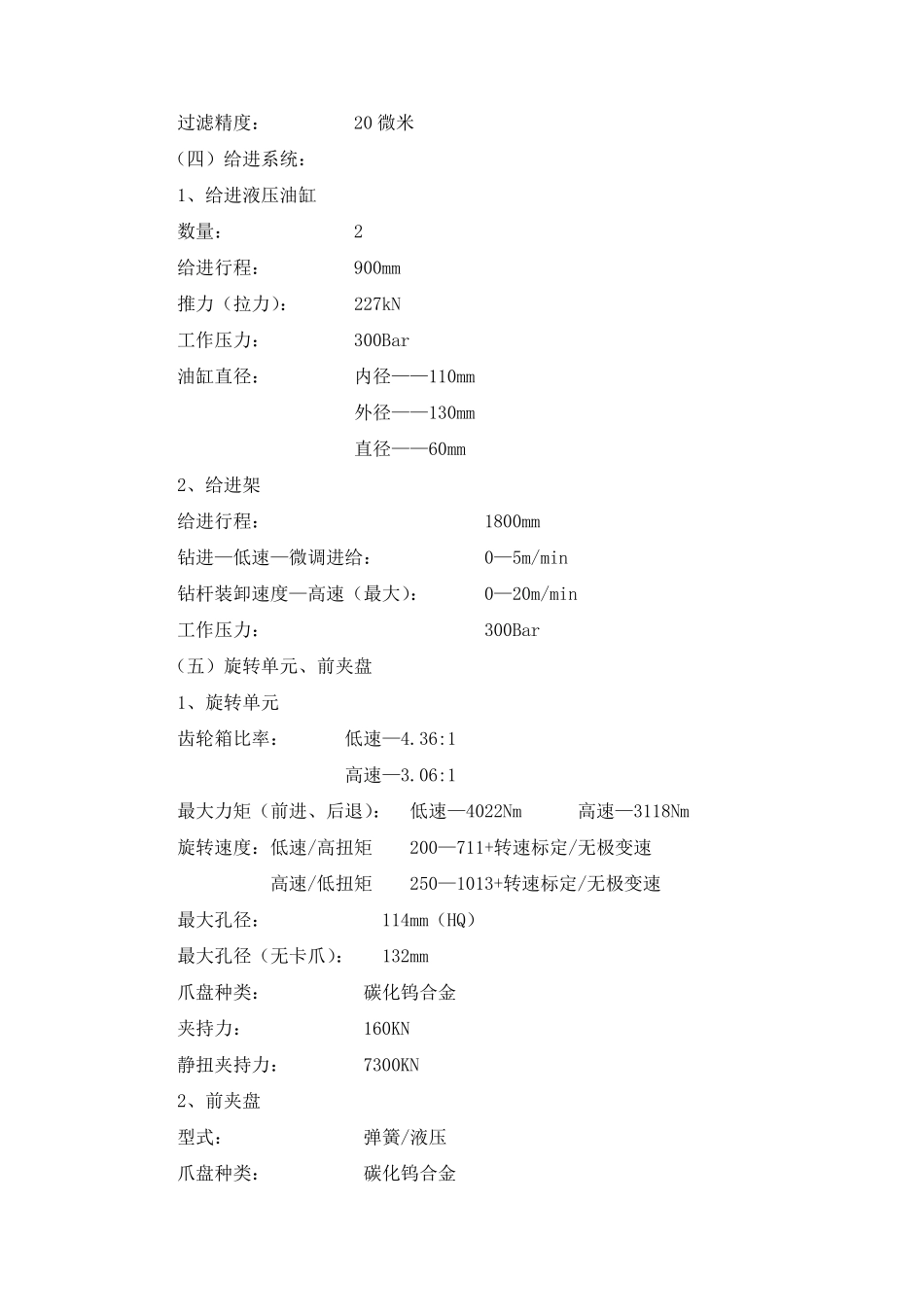

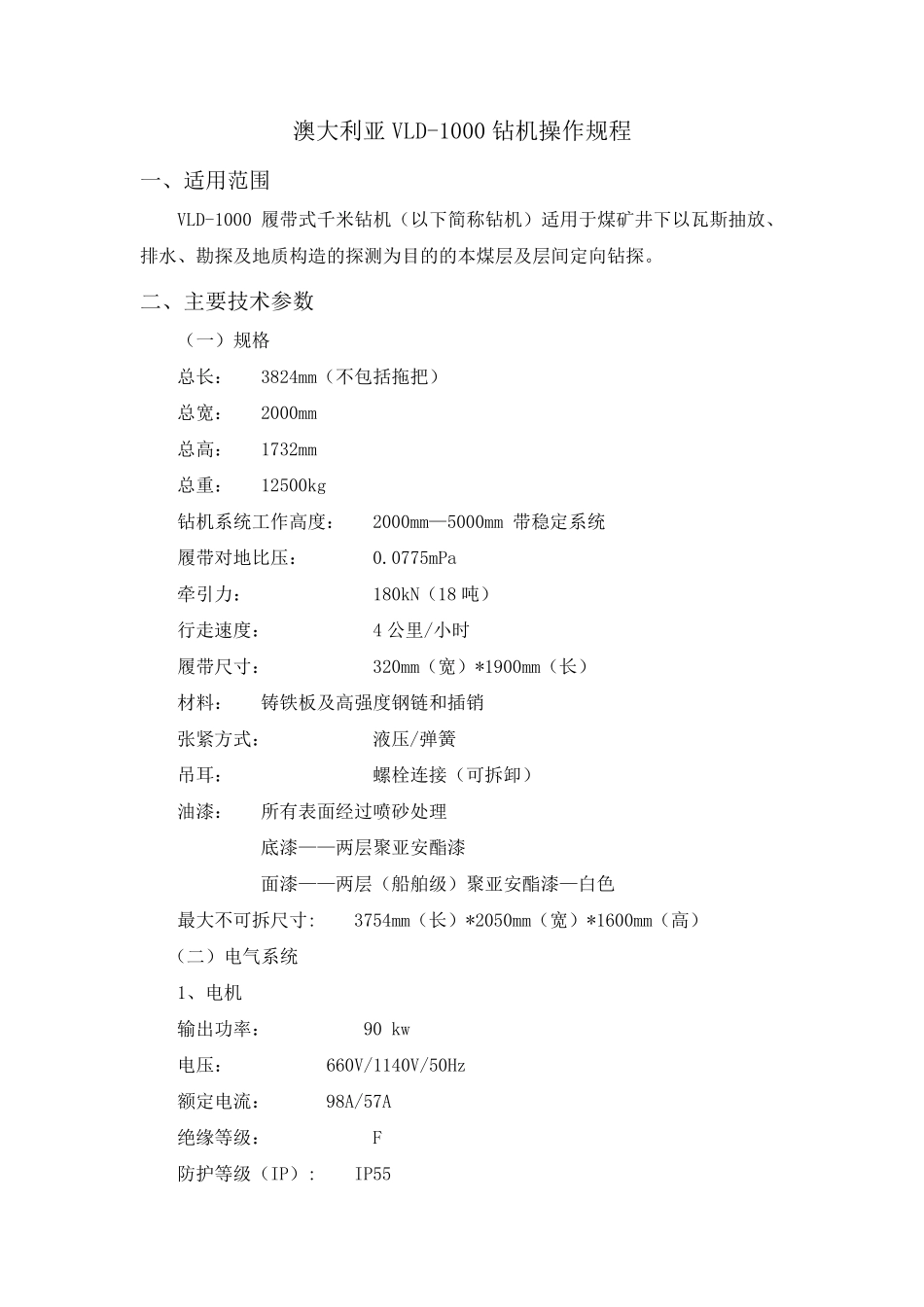

澳大利亚VLD-1000 钻机操作规程 一、适用范围 VLD-1000 履带式千米钻机（以下简称钻机）适用于煤矿井下以瓦斯抽放、排水、勘探及地质构造的探测为目的的本煤层及层间定向钻探。 二、主要技术参数 （一）规格 总长： 3824mm（不包括拖把） 总宽： 2000mm 总高： 1732mm 总重： 12500kg 钻机系统工作高度： 2000mm—5000mm 带稳定系统 履带对地比压： 0.0775mPa 牵引力： 180kN（18 吨） 行走速度： 4 公里/小时 履带尺寸： 320mm（宽）*1900mm（长） 材料： 铸铁板及高强度钢链和插销 张紧方式： 液压/弹簧 吊耳： 螺栓连接（可拆卸） 油漆： 所有表面经过喷砂处理 底漆——两层聚亚安酯漆 面漆——两层（船舶级）聚亚安酯漆—白色 最大不可拆尺寸: 3754mm（长）*2050mm（宽）*1600mm（高） （二）电气系统 1、电机 输出功率： 90 kw 电压： 660V/1140V/50Hz 额定电流： 98A/57A 绝缘等级： F 防护等级（IP）: IP55 2、电控箱 输出功率： 110Kw 额定电流： 98A/57A 电压： 660V/1140V/50Hz 3、瓦斯监测闭锁系统 测量范围： 0～5% 校正精度： ±0.1% 4、照明灯 电压： 12V 功率： 50W （三）液压系统 1、液压泵 型式 ： 轴向柱塞 数量： 3 操作压力： 240—318Bar 导向压力： 50Bar 流量及压力： 主泵： Q=189L/min P=318 Bar 液压水泵： Q=91L/min P=250 Bar 辅助泵： Q=40L/min P=240 Bar 高压水泵： Q=200L/min P=250 Bar 2、液压过滤器 吸油口： 高压—筒式 5 个 回油口： 低压—筒式 1 个 油箱： 低压—筒式 1 个 过滤精度： 进油—10 微米 回油—20 微米 3、液压油箱 容量： 200L 手动/过滤充填泵： 手动/过滤 过滤精度： 20 微米 （四）给进系统： 1、给进液压油缸 数量： 2 给进行程： 900mm 推力（拉力）： 227kN 工作压力： 300Bar 油缸直径： 内径——110mm 外径——130mm 直径——60mm 2、给进架 给进行程： 1800mm 钻进—低速—微调进给： 0—5m/min 钻杆装卸速度—高速（最大）： 0—20m/min 工作压力： 300Bar （五）旋转单元、前夹盘 1、旋转单元 齿轮箱比率： 低速—4.36:1 高速—3.06:1 最大力矩（前进、后退）： 低速—4022Nm 高速—3118Nm 旋转速度：低速/高扭矩 200—711+转速标定/无极变速 高速/低扭矩 250—1013+转速标定/无极变速 最大孔径： 114mm（HQ...
