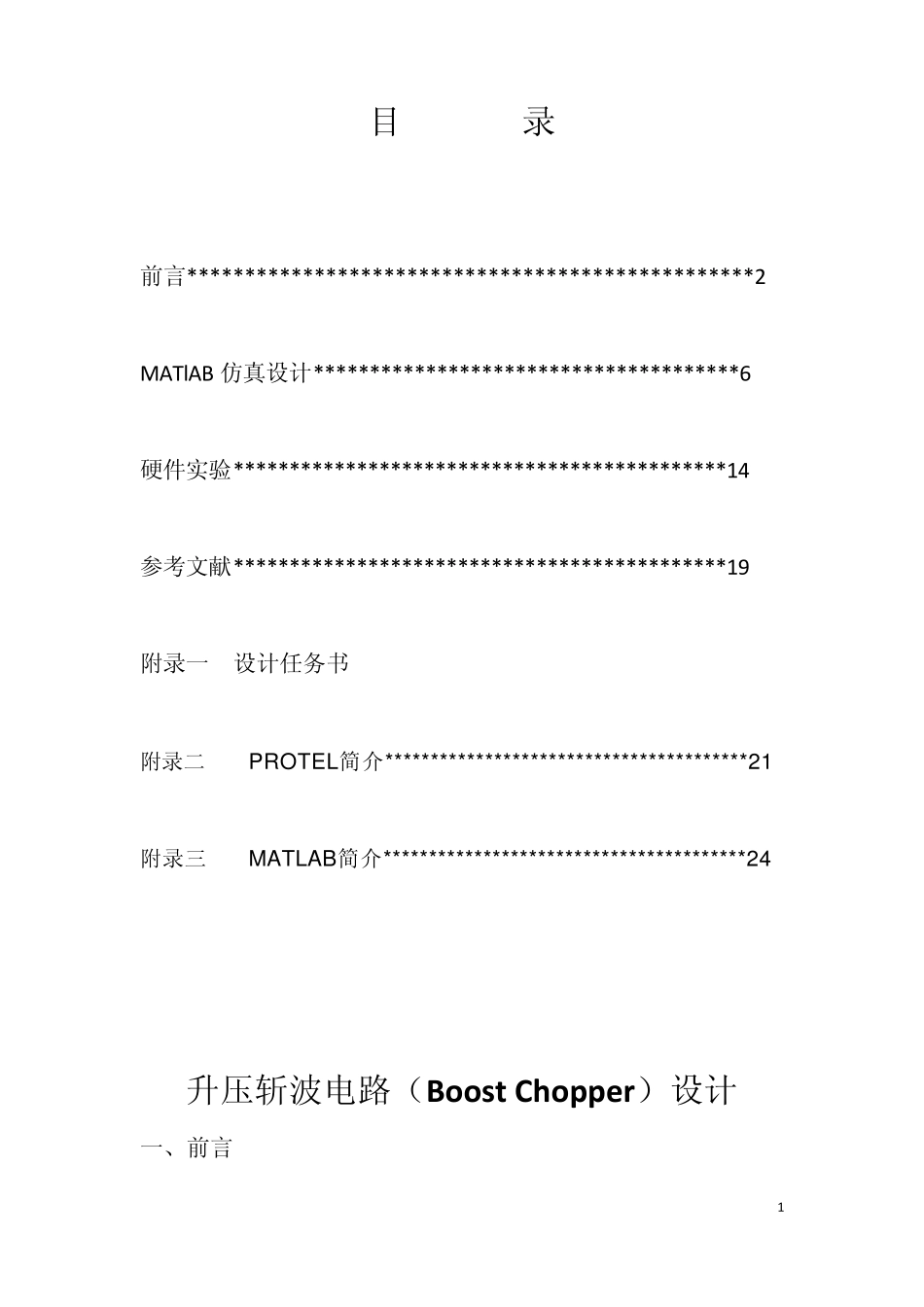

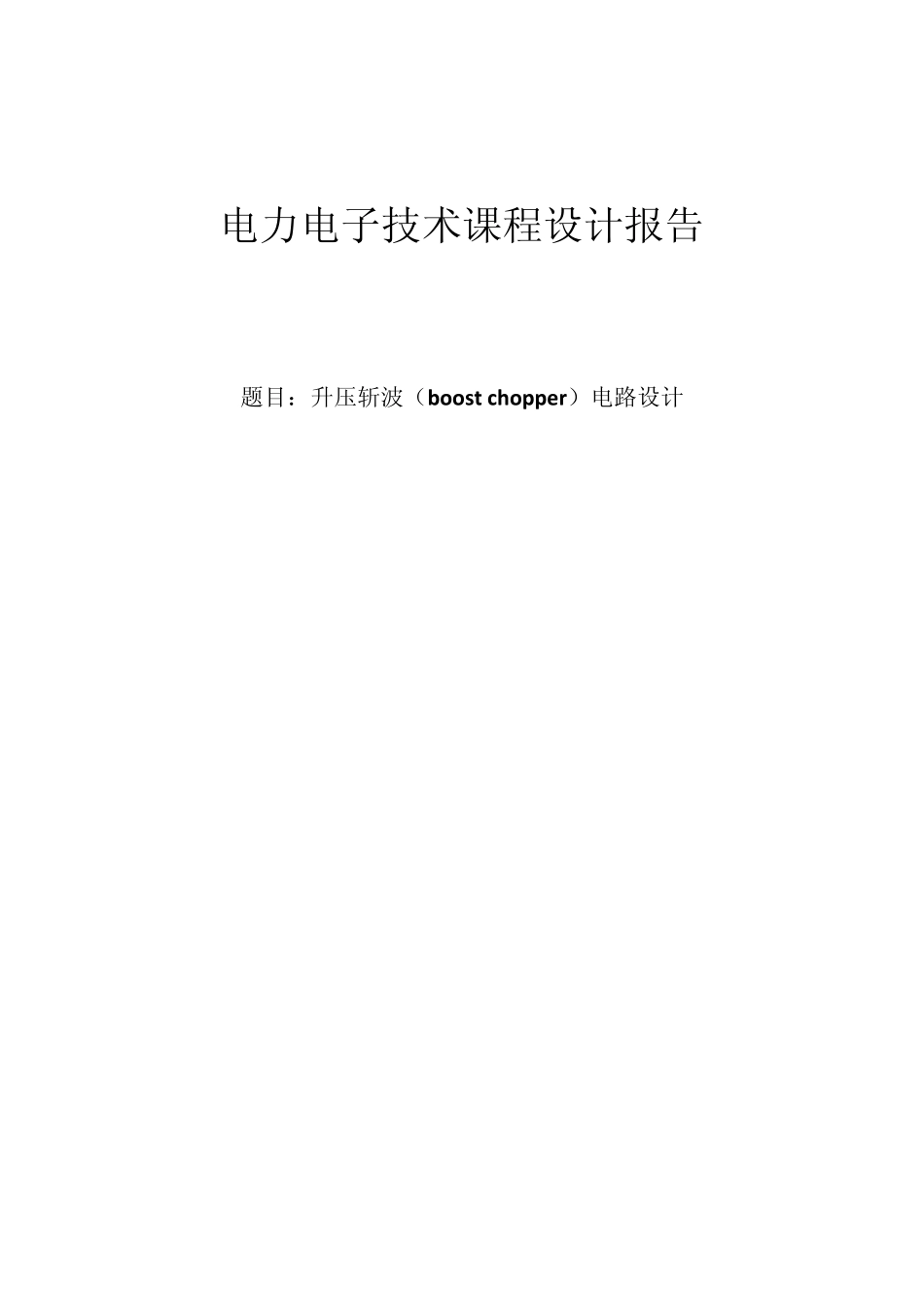

电力电子技术课程设计报告 题目：升压斩波（boost chopper）电路设计 1 目 录 前言*************************************************2 MATlAB 仿真设计**************************************6 硬件实验********************************************14 参考文献********************************************19 附录一 设计任务书*************************************20 附录二 PROTEL简介****************************************21 附录三 MATLAB简介****************************************24 升压斩波电路（Boost Chopper）设计 一、前言 2 1.Boost Chopper 工作原理： 图1.1 升压斩波电路图 图1.1 中假设L 值、C 值很大，V 通时，E 向L 充电，充电电流恒为I 1，同时C 的电压向负载供电，因C 值很大，输出电压u o 为恒值，记为U o。设V 通的时间为t o n，此阶段L 上积蓄的能量为EI 1t o n V 断时，E 和L 共同向C 充电并向负载R 供电。设V 断的时间为t o f f，则此期间电感L 释放能量为o f fotIEU1 稳态时，一个周期T 中L 积蓄能量与释放能量相等 offoontIEUtEI11 化简得： EtTEtttUoffoffoffono （1） 1/offtT，输出电压高于电源电压，故称升压斩波电路。也称之为boost 变换器 offtT /— — 升压比 ，调 节 其 即 可 改 变U o。将 升压比 的倒 数 记作，即Tto f f。和导 通占 空 比 有 如 下 关 系 ： 1 （2） 因此，式 （1）可 表 示 为 EEUo111 （3） 3 升压斩波电路能使输出电压高于电源电压的原因：L 储能之后具有使电压泵升的作用，电容C 可将输出电压保持住。 2 .升压斩波电路的典型应用： 1) 直流电动机传动 2) 单相功率因数校正（Pow er Factor Correction— PFC） 电路 3) 用于其 他 交 直流电源中 4) 用于直流电动机传动时 图 1.2用于直接电动机回馈能量的升压斩波电路图 a) 通 常 用于直流电动机再 生 制 动时 把 电能回 馈 给 直流电源 b) 实 际 L 值 不 可能为 无 穷 大 ，因此 有电动机电枢 电流连 续 和断 续 两 种 工 作状 态 c) 电机反 电动势 相当 于图 1.1 中 的电源，此 时 直流电源相当于图 1.1 中 的负 载 。由 于直流电源的电压基 本 是 恒 定 的，因此 不...
