升降式止回阀说明书

升降式止回阀说明书_第1页
升降式止回阀说明书_第2页
升降式止回阀说明书_第3页

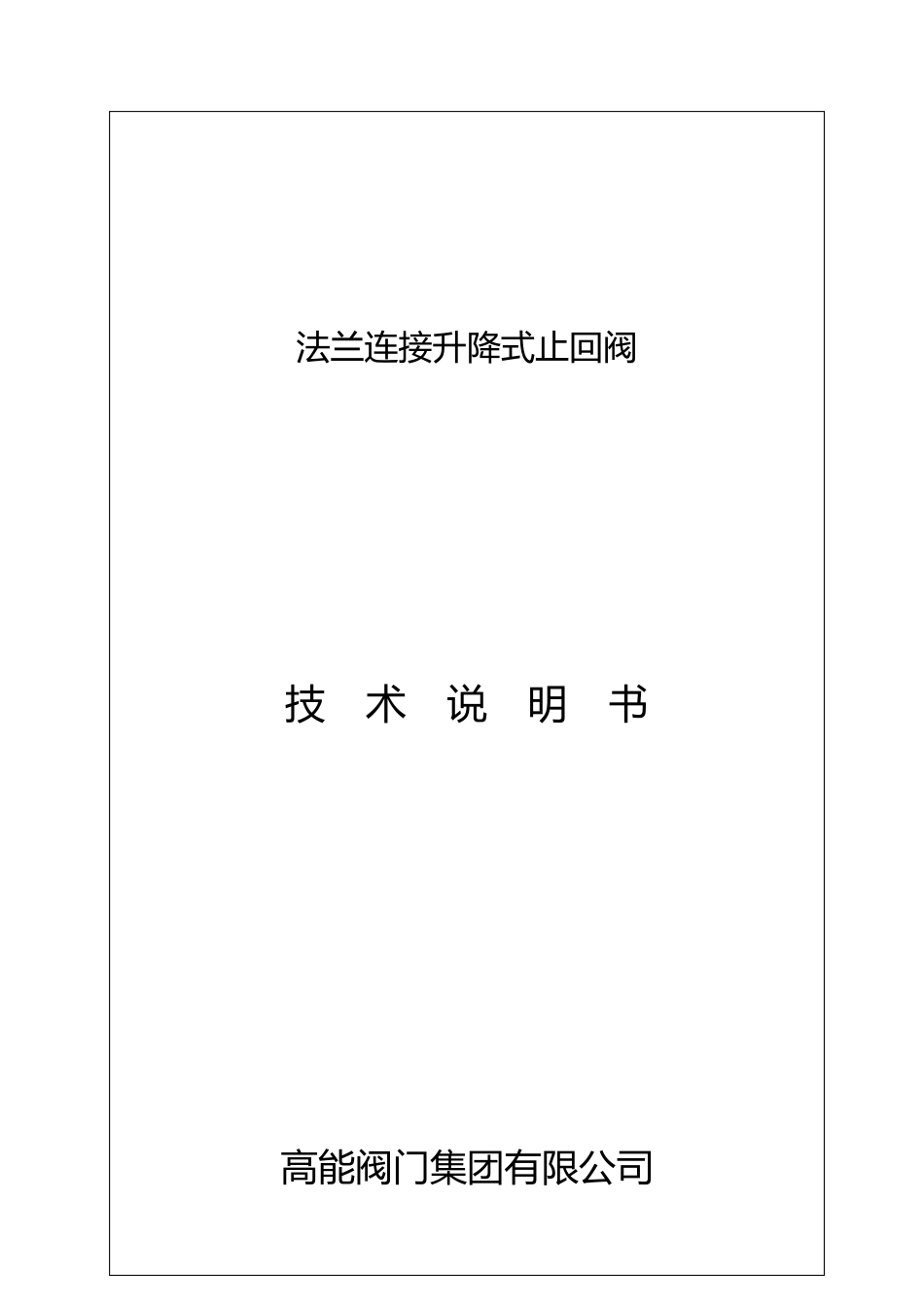

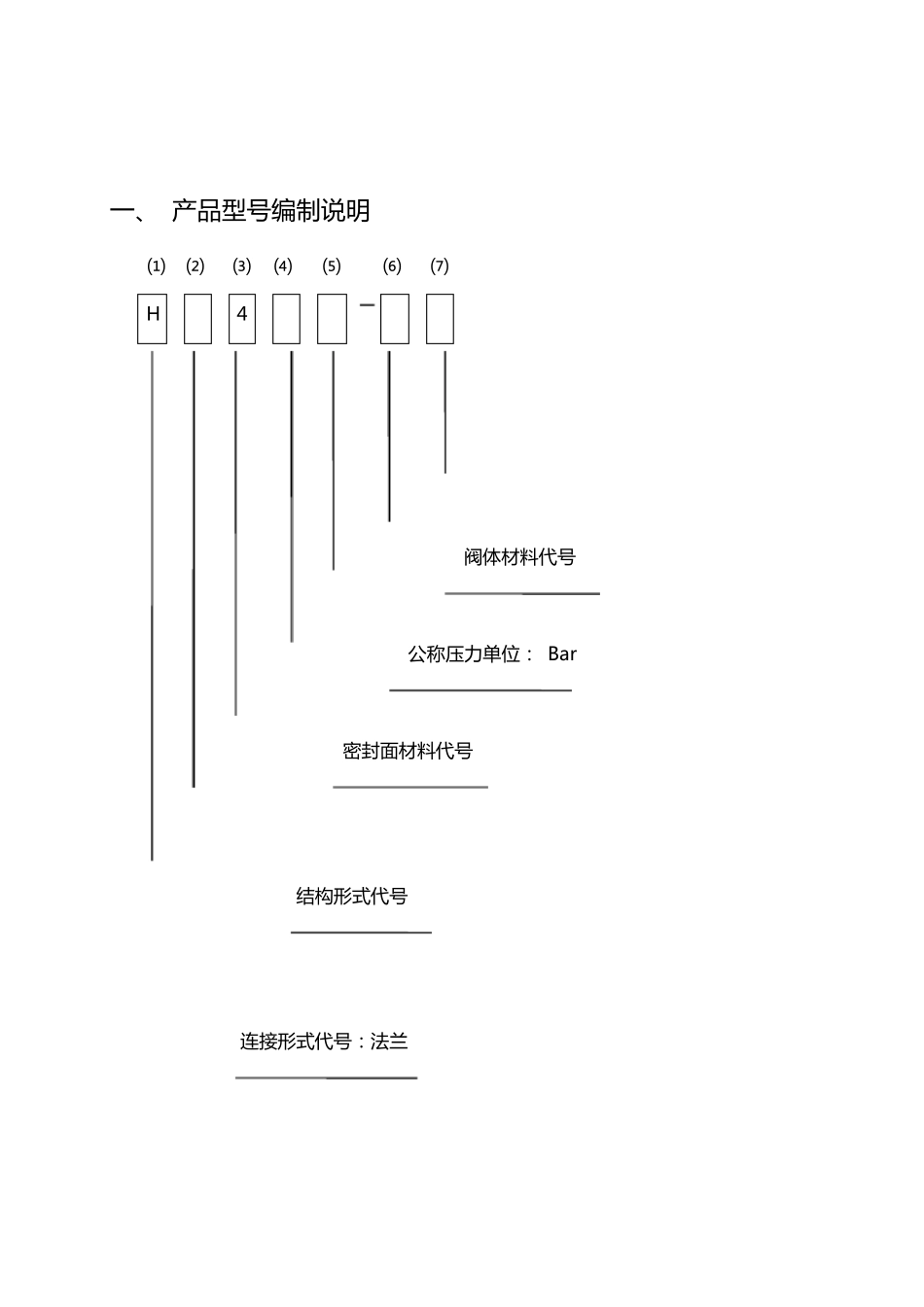

法 兰 连 接 升 降 式 止 回 阀 技 术 说 明 书 高能阀 门集团有限公司 一 、 产 品 型 号 编 制 说 明 ⑴ ⑵ ⑶ ⑷ ⑸ ⑹ ⑺ H 4 阀体材料代号 公称压力单位: Bar 密封面材料代号 结构形式代号 连接形式代号 :法兰 传 动 方 式 代 号 类 型 代 号 :止 回 阀 ☆ 说 明 ( 1) 类 型 代 号 : H 为 止 回 阀 的 第 一个汉语拼音字母 ( 2) 传 动 方 式 代 号 手轮传 动 直齿轮传 动 锥齿轮传 动 气动 电动 省略 3 4 6 9 ( 3) 连接形式 代 号 : 4 为 法兰连接 ( 4) 结构形式 代 号 : 升降式 旋启式 蝶式 1 4 7 ( 5) 密封面材料代 号 铜合金 本体材质 合金钢 硬质合金 T W H Y ( 6) 公称压力代 号 : 1Bar = 0.1 MPa ( 7) 阀 体 材 料 代 号 碳 钢 铬 钼 钢 铬 钼 钒 钢 铬 镍 钛 不 锈 钢 铬 镍 钛 钼不 锈 钢 C I V P R 二 、产品构成 主要零件材 料 、适用介质和温度 壳体 ASTM A216 WCB ASTM A351 CF8 阀瓣及支架 WCB CF8 CF8M Monel 销轴 F6a F304 F316 Monel F304 阀瓣表面 13Cr 13Cr STL 304 STL 316 STL Monel 304 304 STL 阀座表面 13Cr STL STL 304 STL 316 STL Monel 304 304 STL 壳体 ASTM A351 CF3 ASTM A351 CF8M ASTM A351 CF3M 阀瓣及支架 销轴 F304L F316L F316L 阀瓣表面 304L 304L STL 316 316 STL 316L 316L STL 阀座表面 304L STL STL 316 STL STL 316L STL STL 三 、产 品 特 点 : 升 降 式 止 回 阀 是 生 产 过 程 调 节 系 统 中 的 重 要 环 节 之 一 ,是 控 制 管 道 内 介 质单 向 流 向 的 阀 门 , 阻 止 介 质 倒 流 。 1. 升 降 式 止 回 阀 具 有 结 构 简 单 , 动 作 可 靠 , 维 修 方 便 等 优 点 , 广 泛 应用 于 净 化 设 备 、石 油 、化 工 、电 力 轻 纺 等 生 产 过 程 中 。 2. 当 介 质 由 阀 体 箭 头 所 示 流 向 进 入 阀 体 , 介 质 的 压 力 作 用 在 阀 瓣 上 产生 向 上 的 推 力 , 当 介 质 推 力 大 于 阀 瓣 重 力 时 , 阀 门 打 开 当 阀 后 介 质 压 力 作 用 在阀 瓣 上 的 力 加 上 阀 瓣 自 身 重 力 大 于 阀 前 压 力 作 用 在 阀 瓣 上 的 力 时 , 阀 门 关 闭 ,阻 止 介 质 倒 流 。 3. 运 行 平 稳 , 无 震 动 , 无 噪 音 。 4. 启 闭 特 性 好 , 阀 门 开 启 压 力 ≤0.03MPa。 开 启 迅 速 , 关 闭 阀 门 采 用 可调 式 , 快 慢 两 阶 段 关 闭 方 式 , 缓 闭 时 间 调 节 范 围 大 , 可 适 用 不 同 工 况 四 、性 能 规 范 : ☆ 执 行 标 准 设 计 与 制 造 APl6D BS1868 结 构 长 度 ASME B16.10 法 兰 连 接 HG/T 20615 压 力 与 温 度 ASME B16.34 压 力 试 验 APl 598 ☆ 压 力 试 验 (水 ) 公称压力 PN(lb) 强度试验 水密封试验 气密封试验 MPa Lbf/in2 MPa Lbf/in2 MPa Lbf/in2 150 3.1 450 2.2 315 0.5-0.7 60-100 300 7.8 1125 5.6 815 600 15.3 2225 11.2 1630 900 23.1 3350 16.8 2440 1500 38.4 5575 28.1 4080
