半挂车空气悬挂总成装配调整工艺

半挂车空气悬挂总成装配调整工艺_第1页
1/16
半挂车空气悬挂总成装配调整工艺_第2页
2/16
半挂车空气悬挂总成装配调整工艺_第3页
3/16

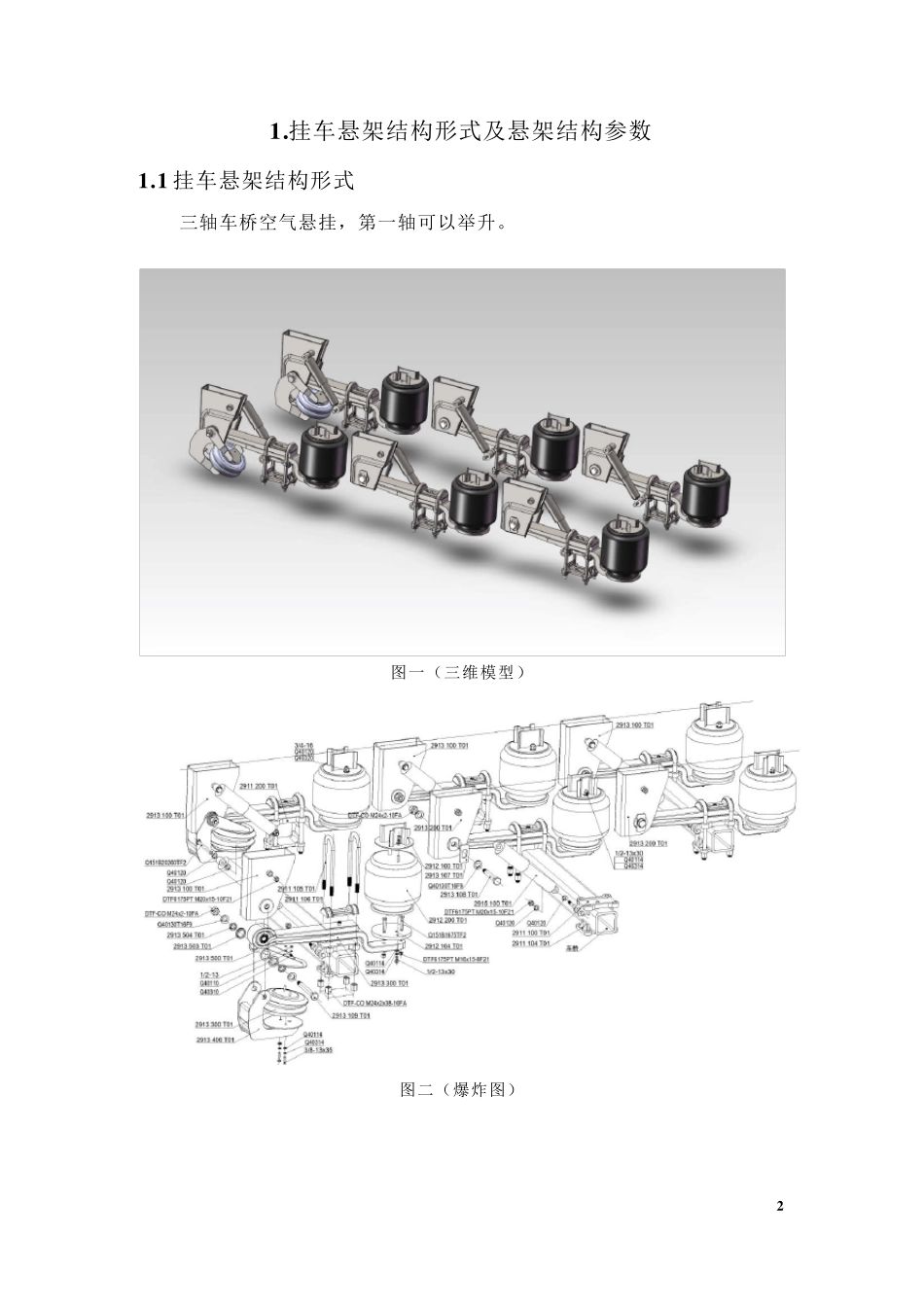

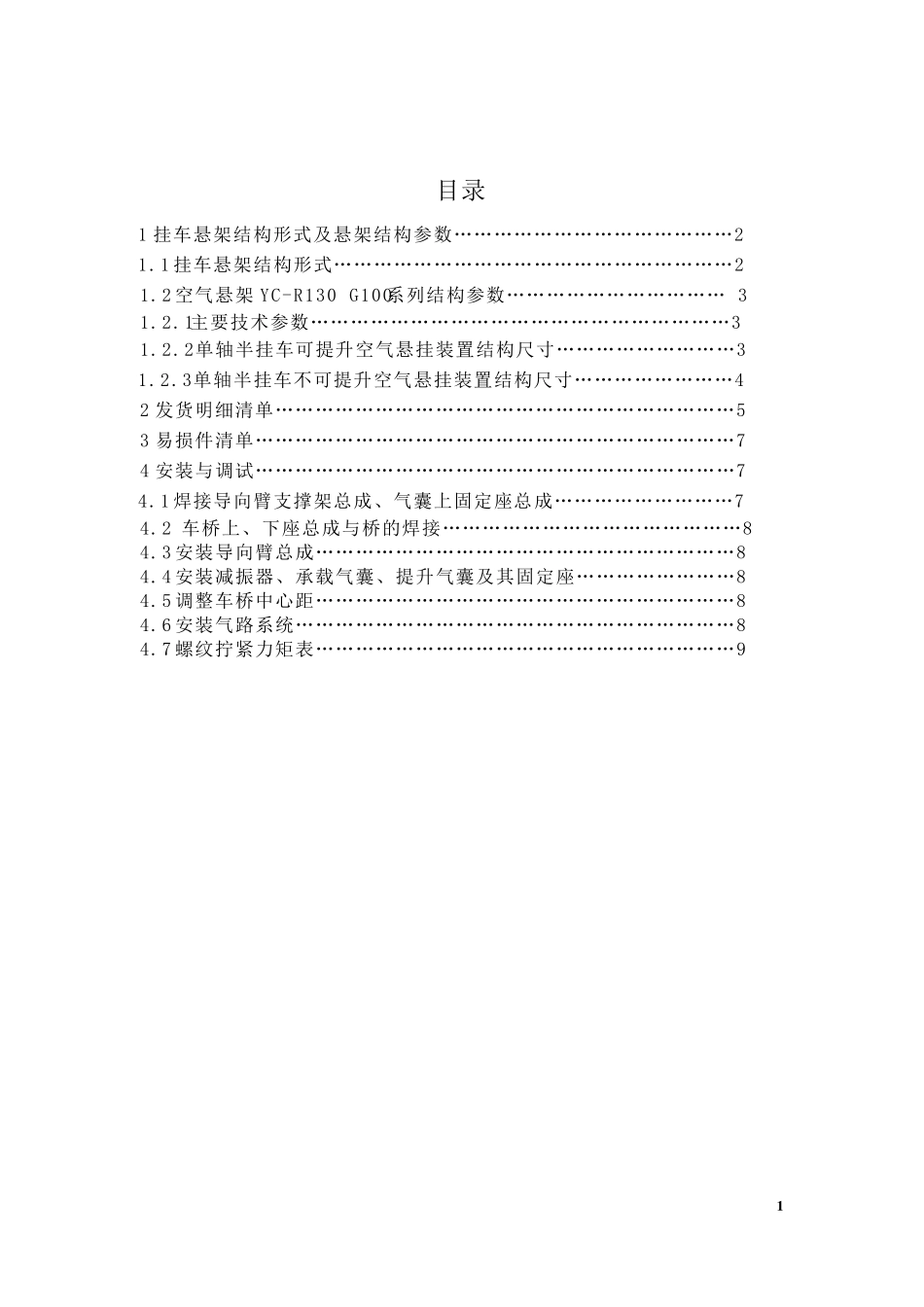

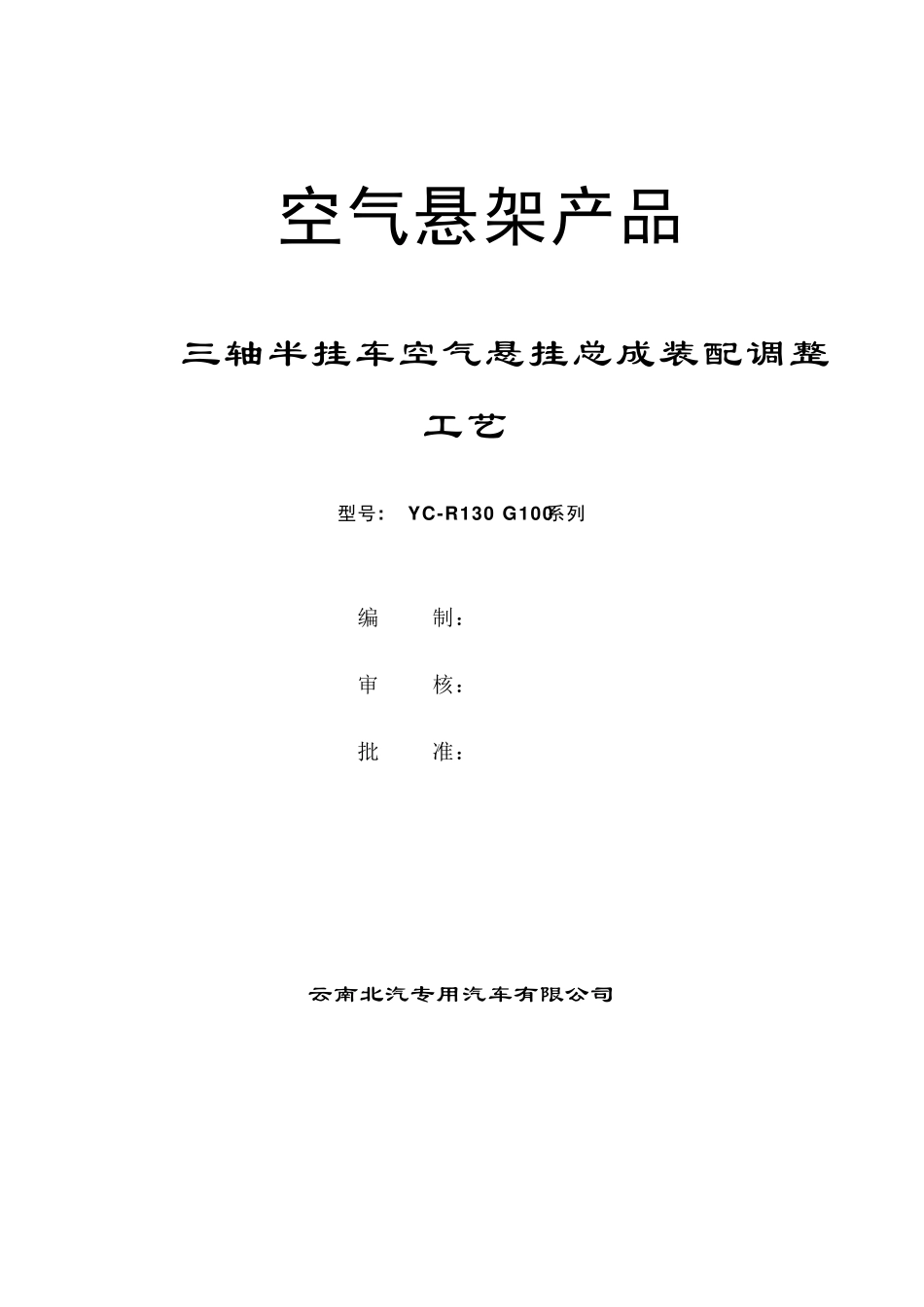

空气悬架产品 三轴半挂车空气悬挂总成装配调整工艺 型号: YC-R130 G100系列 编 制: 审 核: 批 准: 云南北汽专用汽车有限公司 1 目录 1 挂车悬架结构形式及悬架结构参数……………………………………2 1.1 挂车悬架结构形式……………………………………………………2 1.2 空气悬架YC-R130 G100系列结构参数…………………………… 3 1.2.1主要技术参数………………………………………………………3 1.2.2单轴半挂车可提升空气悬挂装置结构尺寸………………………3 1.2.3单轴半挂车不可提升空气悬挂装置结构尺寸……………………4 2 发货明细清单……………………………………………………………5 3 易损件清单………………………………………………………………7 4 安装与调试………………………………………………………………7 4.1 焊接导向臂支撑架总成、气囊上固定座总成………………………7 4.2 车桥上、下座总成与桥的焊接………………………………………8 4.3 安装导向臂总成………………………………………………………8 4.4 安装减振器、承载气囊、提升气囊及其固定座……………………8 4.5 调整车桥中心距………………………………………………………8 4.6 安装气路系统…………………………………………………………8 4.7 螺纹拧紧力矩表………………………………………………………9 2 1 .挂车悬架结构形式及悬架结构参数 1 .1 挂车悬架结构形式 三轴车桥空气悬挂,第一轴可以举升。 图一(三维模型) 图二(爆炸图) 3 图三(G100系列标准安装尺寸图) 注:安装尺寸图中轴距S, 尺寸L1,L2,L3,L4,FH,ST ,HT ,MT都由具体产品设计图纸决定 1.2 空气悬挂YC-R130 G100系列悬架结构参数 1.2.1主要技术参数 型号:YC-R130G 悬架高度(毫米):4 0 0 -5 1 0 空气弹簧高度(毫米):318-348 升降行程(毫米): ±100 轴载(吨): 13 车架中心距:920-1200 车架下翼板:90-140 适合轮胎:11R22.5、12R22.5、385/65R22.5等 适合轮距:1820-2040 适合车轴:方管150*150 1.2.2单轴半挂车可提升空气悬挂装置结构尺寸 4 注:支架中心距ZM,气囊中心距QM,气囊支架偏距PM由具体产品设计图纸决定 图四(提升轴安装尺寸图) 1.2.3单轴半挂车不可提升空气悬挂装置结构尺寸 5 不可调节导向臂支撑架 可调节导向臂支撑架 图五(不提升轴安装尺寸图) 2 发货明细清单...
