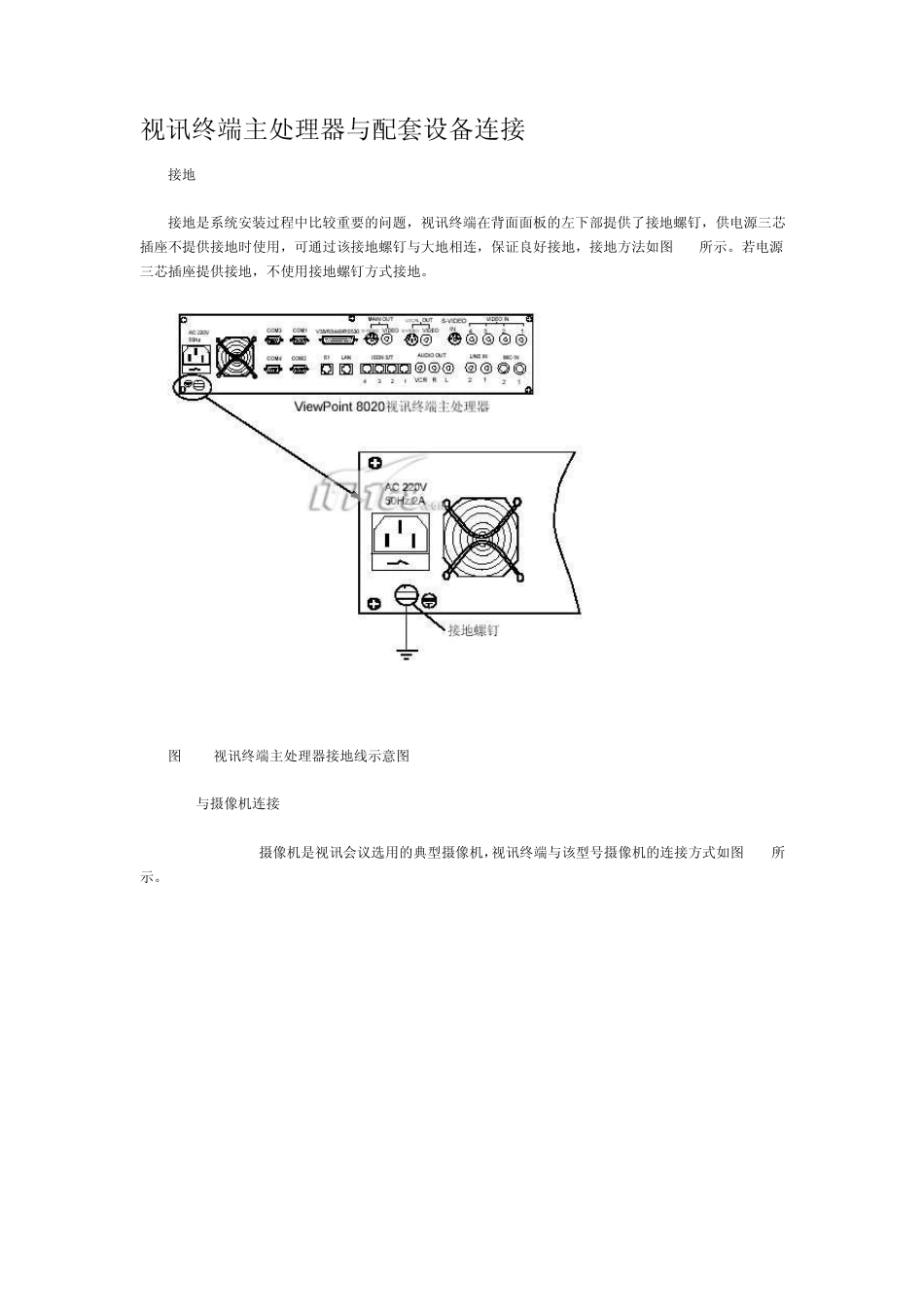

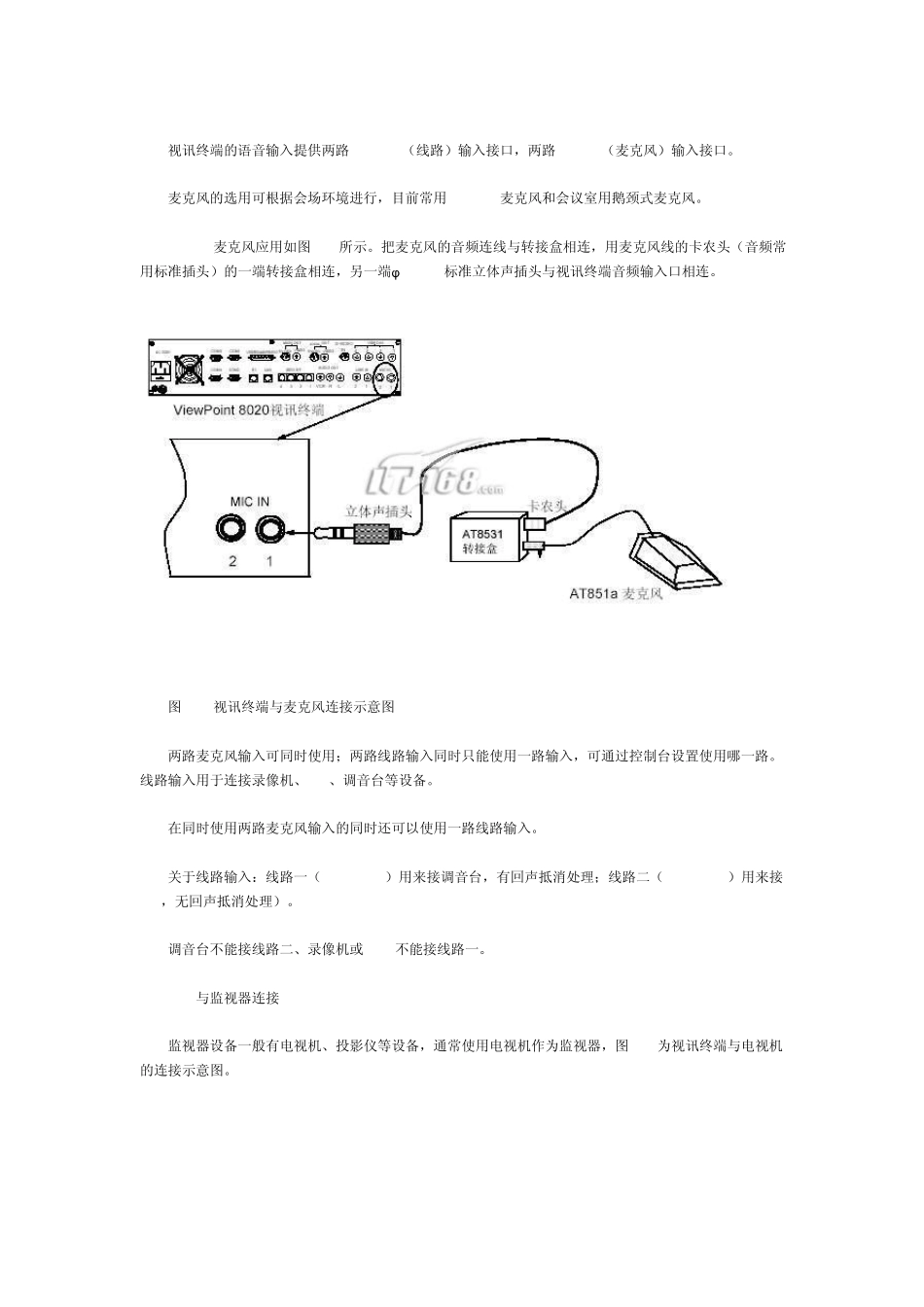

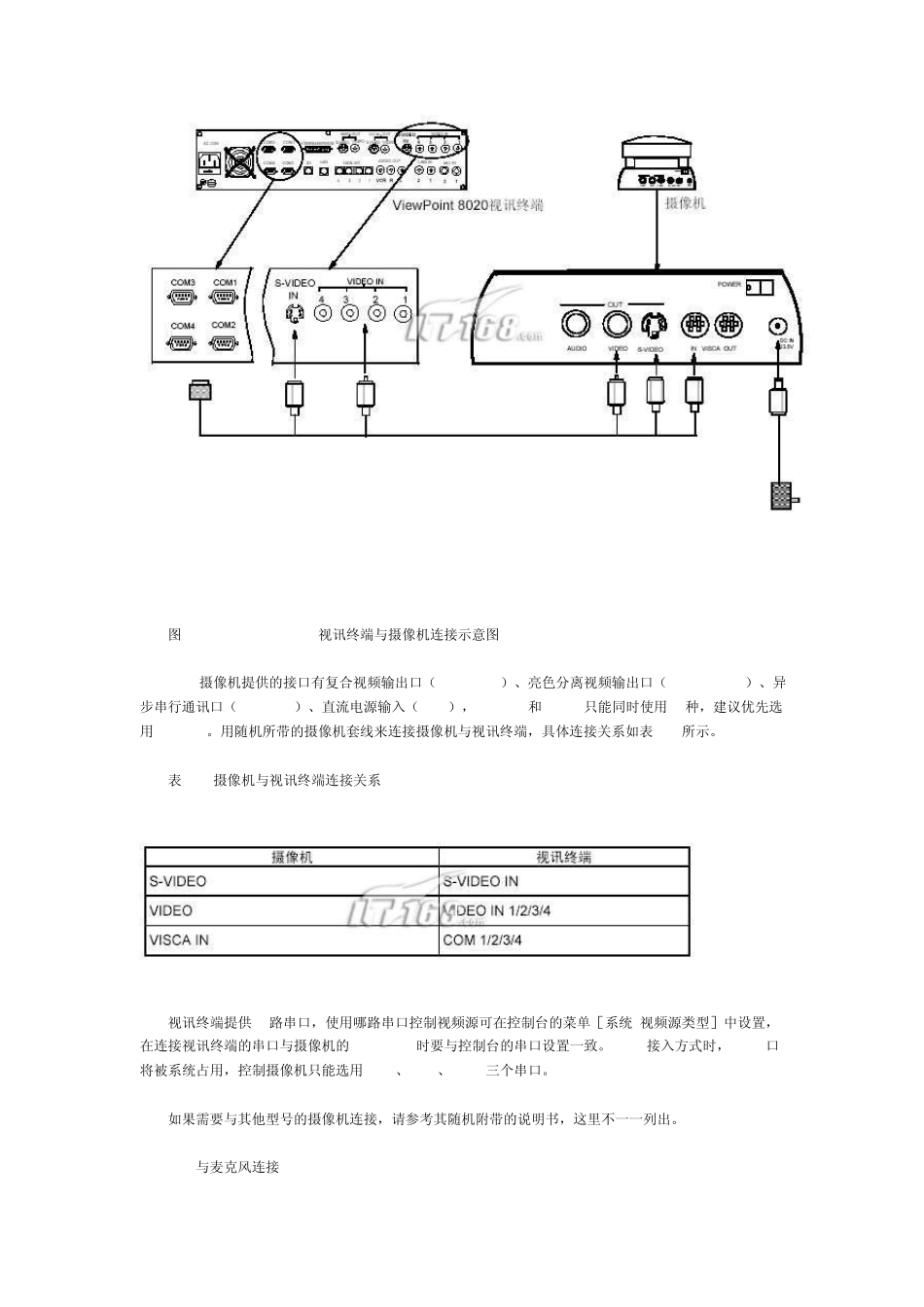

视讯终端主处理器与配套设备连接 1.1 接地 接地是系统安装过程中比较重要的问题,视讯终端在背面面板的左下部提供了接地螺钉,供电源三芯插座不提供接地时使用,可通过该接地螺钉与大地相连,保证良好接地,接地方法如图4-1所示。若电源三芯插座提供接地,不使用接地螺钉方式接地。 图4-1 视讯终端主处理器接地线示意图 1.2 与摄像机连接 sony evi-d31 摄像机是视讯会议选用的典型摄像机,视讯终端与该型号摄像机的连接方式如图4-2所示。 图4-2 viewpoint 8020 视讯终端与摄像机连接示意图 sony摄像机提供的接口有复合视频输出口(video out)、亮色分离视频输出口(s-video out)、异步串行通讯口(visca in)、直流电源输入(dcin),s-video和 video只能同时使用 1 种,建议优先选用 s-video。用随机所带的摄像机套线来连接摄像机与视讯终端,具体连接关系如表 4-1所示。 表 4-1 摄像机与视讯终端连接关系 视讯终端提供4 路串口,使用哪路串口控制视频源可在控制台的菜单[系统/视频源类型]中设置,在连接视讯终端的串口与摄像机的visca in 时要与控制台的串口设置一致。isdn 接入方式时,com3 口将被系统占用,控制摄像机只能选用 com1、com2、com4 三个串口。 如果需要与其他型号的摄像机连接,请参考其随机附带的说明书,这里不一一列出。 1.3 与麦克风连接 视讯终端的语音输入提供两路line in(线路)输入接口,两路mic in(麦克风)输入接口。 麦克风的选用可根据会场环境进行,目前常用at851a 麦克风和会议室用鹅颈式麦克风。 at851a麦克风应用如图4-3所示。把麦克风的音频连线与转接盒相连,用麦克风线的卡农头(音频常用标准插头)的一端转接盒相连,另一端φ 6.3mm标准立体声插头与视讯终端音频输入口相连。 图4-3 视讯终端与麦克风连接示意图 两路麦克风输入可同时使用;两路线路输入同时只能使用一路输入,可通过控制台设置使用哪一路。线路输入用于连接录像机、vcd、调音台等设备。 在同时使用两路麦克风输入的同时还可以使用一路线路输入。 关于线路输入:线路一(line in 1)用来接调音台,有回声抵消处理;线路二(line in 2)用来接vcr,无回声抵消处理)。 调音台不能接线路二、录像机或 vcd 不能接线路一。 1.4 与监视器连接 监视器设备一般有电视机、投影仪等设备,通常使用电视机作为监视器,图4-4为视讯终端与电视机的连接示意图。 图4-4 视讯终端与电视机...
