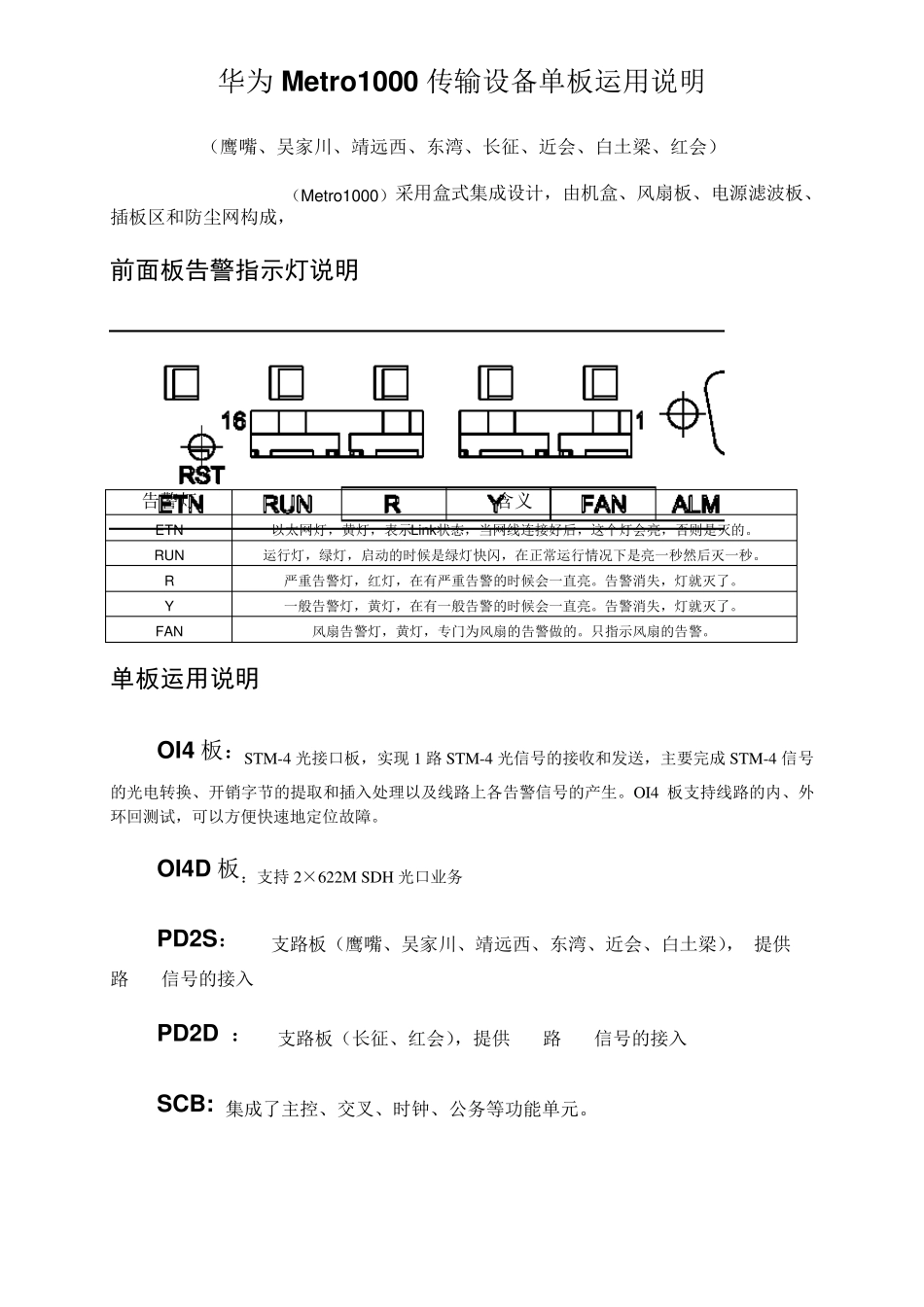

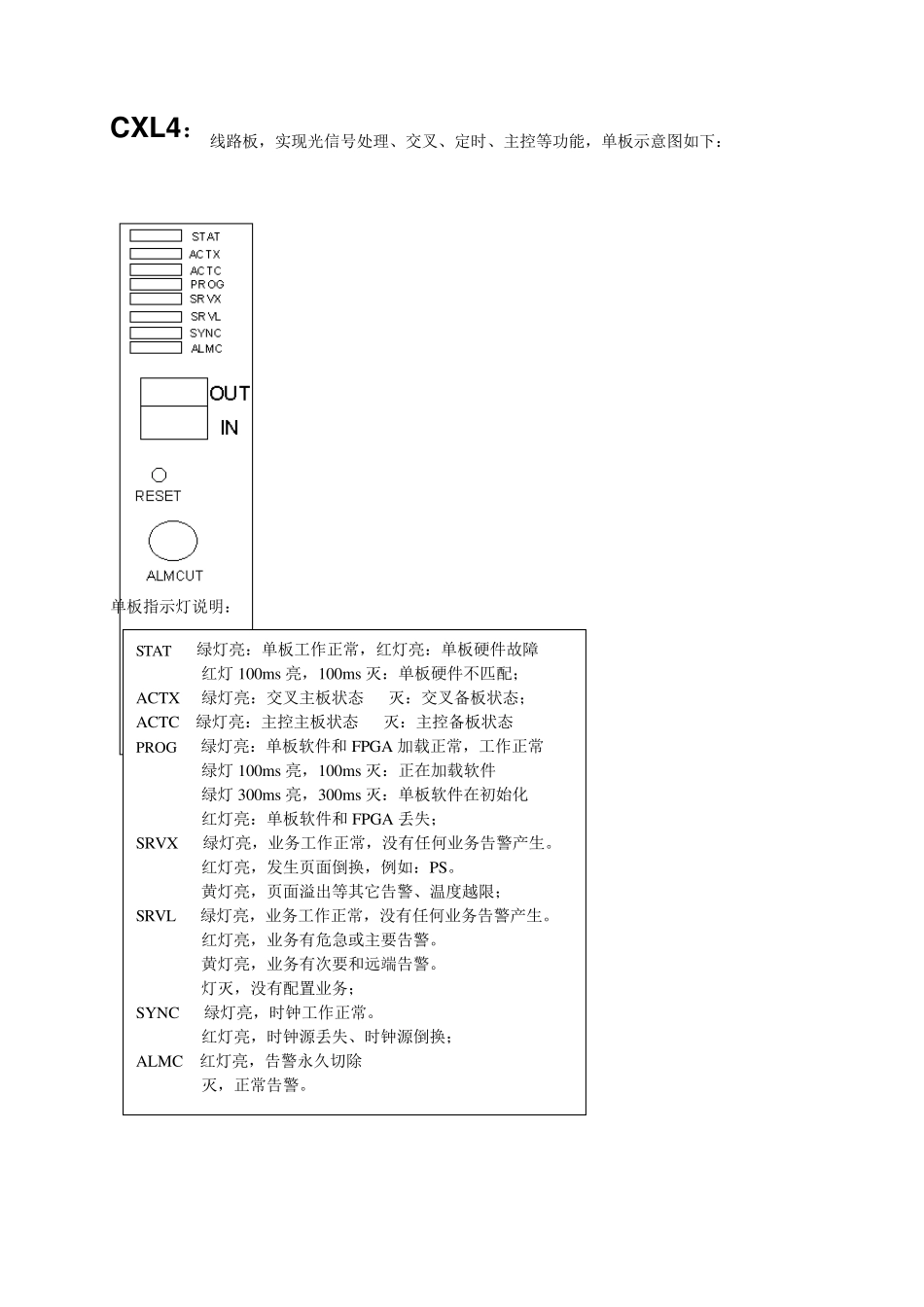

华为OSN1500 传输设备单板运用说明 (白银西、白银、靖远) PIU :电源接入板,两块 PIU 单板,用来接入两路-48V 直流电源,给系统供电。主要功能有:提供稳定的-48V 电源给系统,提供整机雷击防护和电源 EMI 滤波功能、防反接。 AUX : 辅助接口板,主要完成系统板间 LANSW ITCH 通信,系统电源监控,告警上报及提供时钟和开关量接口等功能、提供串口网管 OAM、支持声音告警。 EOW : 公务处理板,主要完成系统公务开销、S1-S4 字节的处理。在系统需要通公务电话或者需要透明传输口时使用。指示灯如下: 名称 信号定义 信号定义说明 说明 单板指示灯 STAT 亮(绿色) 单板工作正常 亮(红色) 单板硬件故障 100毫秒亮100毫秒灭(红色) 单板硬件不匹配(例如业务板与接口板不匹配) 灭 单板没有上电 PROG 亮(绿色) FLASH中单板软件或FPGA存储加载正常;或者单板软件初始化正常; 100毫秒亮100毫秒灭(绿色) 正在向FLASH或FPGA中加载单板软件 300毫秒亮300毫秒灭(绿色) 单板软件正在初始化,正处在BIOS引导阶段; 亮(红色) FLASH中单板软件或FPGA丢失,加载不成功,初始化不成功 PQ1:2M 支路板,提供 63 路 E1,提供 E1 业务的 TPS 保护。 指示灯状态 指示灯状态 状态描述 STAT 亮(绿色) 单板工作正常 亮(红色) 单板硬件故障 100毫秒亮100毫秒灭(红色) 单板硬件不匹配(例如业务板与接口板不匹配) 灭 单板没有上电 PROG 亮(绿色) FLASH中单板软件或FPGA存储加载正常;或者单板软件初始化正常; 100毫秒亮100毫秒灭(绿色) 正在向FLASH或FPGA中加载单板软件 300毫秒亮300毫秒灭(绿色) 单板软件正在初始化,正处在BIOS引导阶段; 亮(红色) FLASH中单板软件或FPGA丢失,加载不成功,初始化不成功 SRV(业务板) 亮(绿色) 业务工作正常,没有任何业务告警产生 亮(红色) 业务有危急或主要告警 亮(黄色) 业务有次要和远端告警 灭 没有配置业务 ACT(业务板) 亮(绿色) 业务处于激活状态,单板处于工作,(在TPS保护模式下:该板工作在主板状态,且业务在运行;在没有保护模式下:长亮 灭 业务处于非激活态,可以拔板 CXL4:线路板,实现光信号处理、交叉、定时、主控等功能,单板示意图如下: 单板指示灯说明: STAT 绿灯亮:单板工作正常,红灯亮:单板硬件故障 红灯 100ms亮,100ms灭:单板硬件不匹配; ACTX 绿灯亮:交叉主...
