华为METRO1000设备SCB接口说明

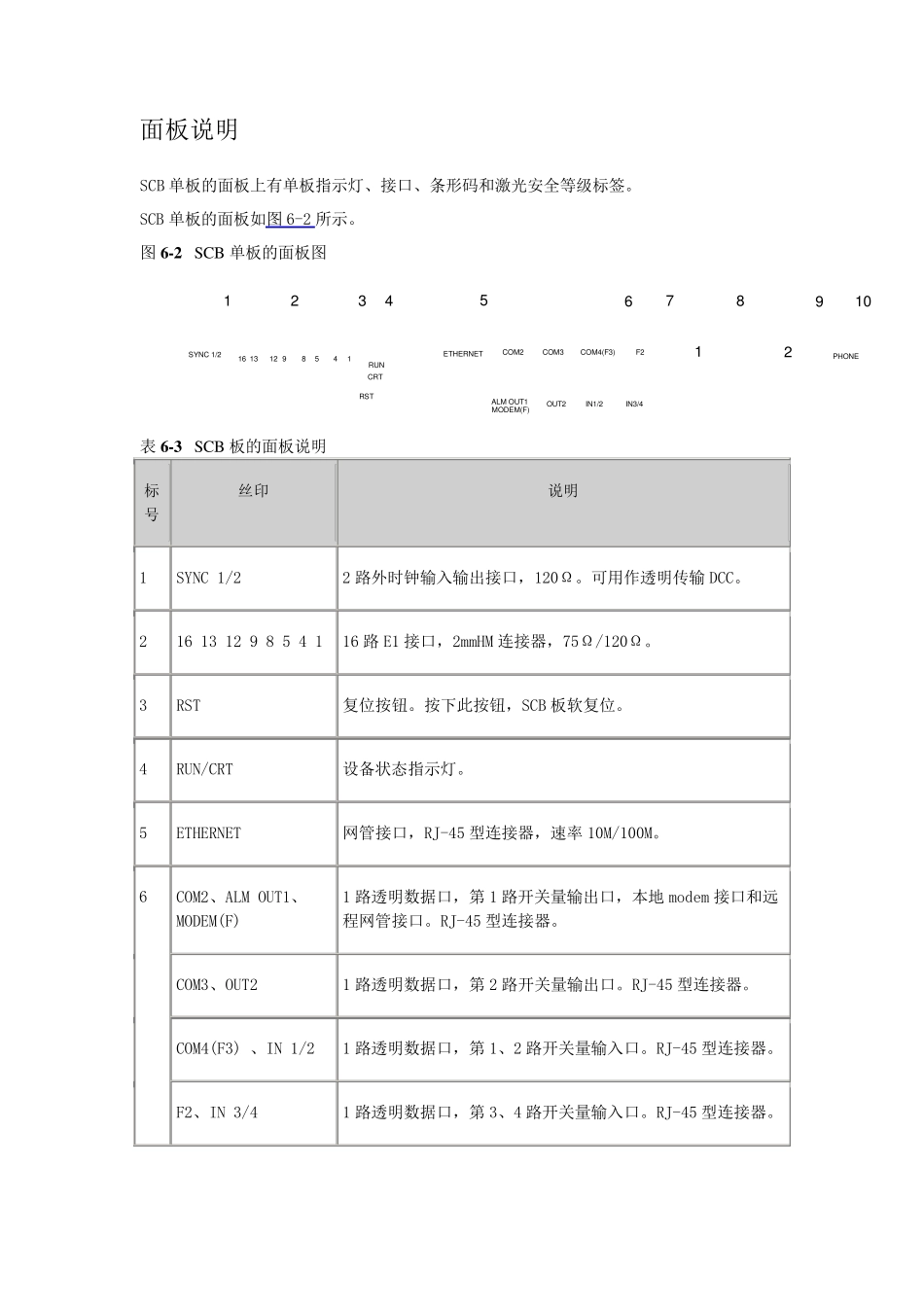

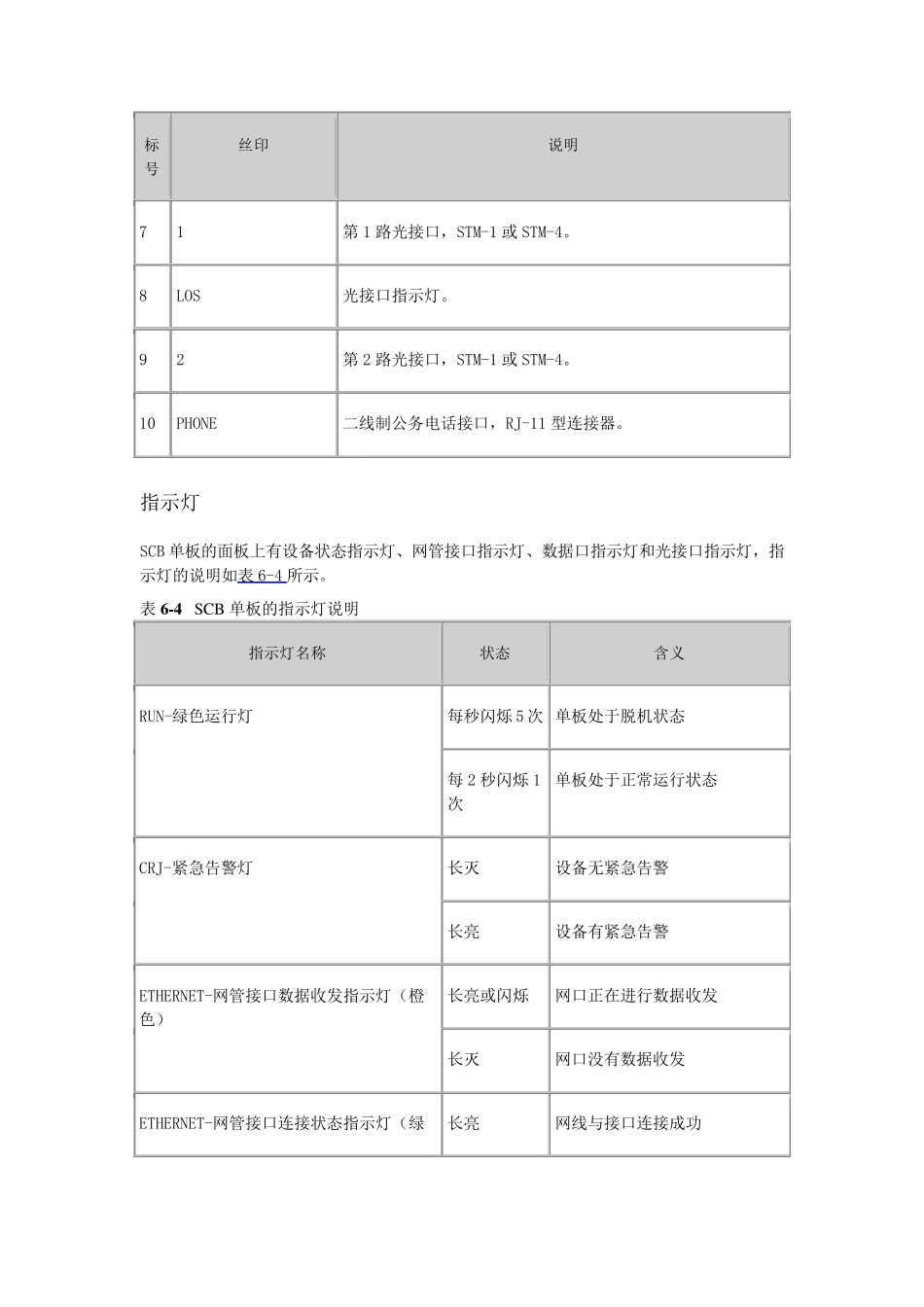

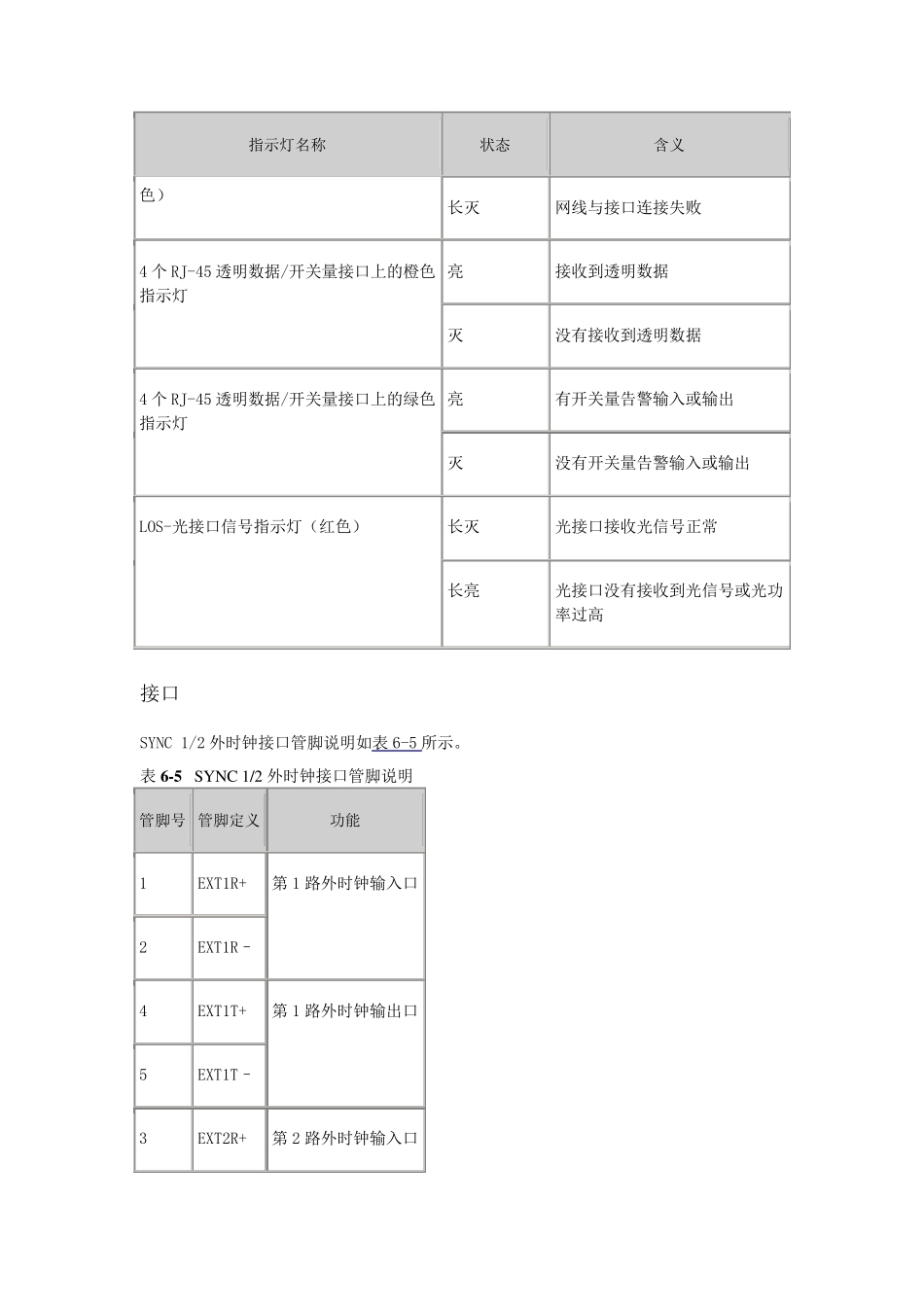

面板说明 SCB 单板的面板上有单板指示灯、接口、条形码和激光安全等级标签。 SCB 单板的面板如图6-2 所示。 图6 -2 SCB 单板的面板图 12786SYNC 1/2145812 916 13RUNCRTRSTETHERNETCOM2COM3COM4(F3)F2OUT2IN1/2IN3/4ALM OUT1MODEM(F)12PHONE345910 表6 -3 SCB 板的面板说明 标号 丝印 说明 1 SYNC 1/2 2 路外时钟输入输出接口，120Ω。可用作透明传输DCC。 2 16 13 12 9 8 5 4 1 16 路E1 接口，2mmHM 连接器，75Ω/120Ω。 3 RST 复位按钮。按下此按钮，SCB 板软复位。 4 RUN/CRT 设备状态指示灯。 5 ETHERNET 网管接口，RJ-45 型连接器，速率 10M/100M。 6 COM2、ALM OUT1、MODEM(F) 1 路透明数据口，第 1 路开关量输出口，本地 modem 接口和远程网管接口。RJ-45 型连接器。 COM3、OUT2 1 路透明数据口，第 2 路开关量输出口。RJ-45 型连接器。 COM4(F3) 、IN 1/2 1 路透明数据口，第 1、2 路开关量输入口。RJ-45 型连接器。 F2、IN 3/4 1 路透明数据口，第 3、4 路开关量输入口。RJ-45 型连接器。 标号 丝印 说明 7 1 第1 路光接口，STM-1 或STM-4。 8 LOS 光接口指示灯。 9 2 第2 路光接口，STM-1 或STM-4。 10 PHONE 二线制公务电话接口，RJ-11 型连接器。 指示灯 SCB 单板的面板上有设备状态指示灯、网管接口指示灯、数据口指示灯和光接口指示灯，指示灯的说明如表 6-4 所示。 表 6 -4 SCB 单板的指示灯说明 指示灯名称 状态 含义 RUN-绿色运行灯 每秒闪烁 5 次 单板处于脱机状态 每 2 秒闪烁 1次 单板处于正常运行状态 CRJ-紧急告警灯 长灭 设备无紧急告警 长亮 设备有紧急告警 ETHERNET-网管接口数据收发指示灯（橙色） 长亮或闪烁 网口正在进行数据收发 长灭 网口没有数据收发 ETHERNET-网管接口连接状态指示灯（绿长亮 网线与接口连接成功 指示灯名称 状态 含义 色） 长灭 网线与接口连接失败 4 个RJ-45 透明数据/开关量接口上的橙色指示灯 亮 接收到透明数据 灭 没有接收到透明数据 4 个RJ-45 透明数据/开关量接口上的绿色指示灯 亮 有开关量告警输入或输出 灭 没有开关量告警输入或输出 LOS-光接口信号指示灯（红色） 长灭 光接口接收光信号正常 长亮 光接口没有接收到光信号或光功率过高 接口 SYNC 1/2 外时钟接口管脚说明如表6-5 所示。 表6 -5 SY NC...
