华为SmartAXMA5606T光接入设备操作指南

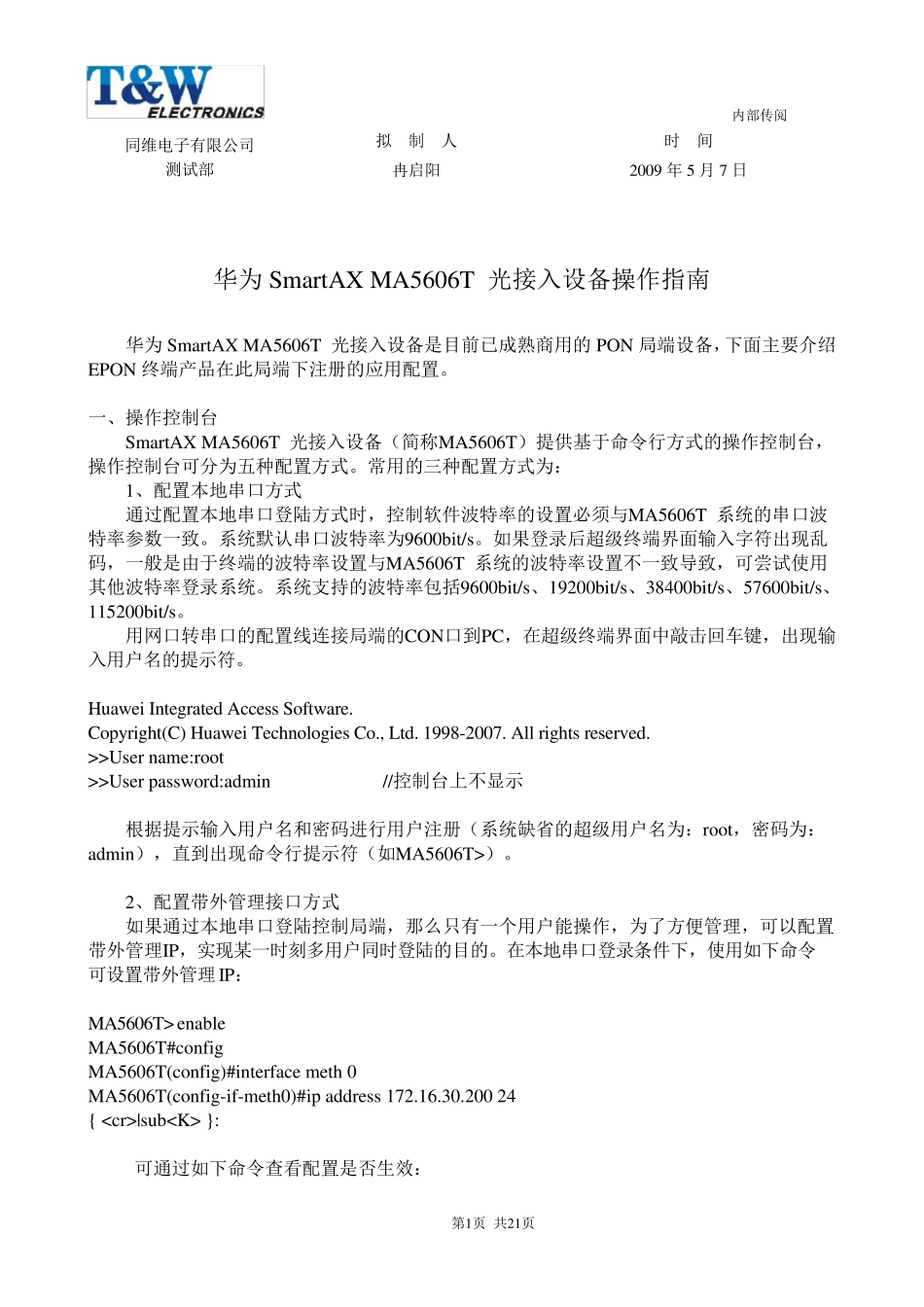

内部传阅 第1页 共21页 同维电子有限公司 测试部 拟 制 人 时 间 冉启阳 2009 年5 月7 日 华为SmartAX MA5606T 光接入设备操作指南 华为SmartAX MA5606T 光接入设备是目前已成熟商用的PON 局端设备，下面主要介绍EPON 终端产品在此局端下注册的应用配置。 一、操作控制台 SmartAX MA5606T 光接入设备（简称MA5606T）提供基于命令行方式的操作控制台， 操作控制台可分为五种配置方式。常用的三种配置方式为： 1、配置本地串口方式 通过配置本地串口登陆方式时，控制软件波特率的设置必须与MA5606T 系统的串口波特率参数一致。系统默认串口波特率为9600bit/s。如果登录后超级终端界面输入字符出现乱码，一般是由于终端的波特率设置与MA5606T 系统的波特率设置不一致导致，可尝试使用其他波特率登录系统。系统支持的波特率包括9600bit/s、19200bit/s、38400bit/s、57600bit/s、115200bit/s。 用网口转串口的配置线连接局端的CON口到PC，在超级终端界面中敲击回车键，出现输入用户名的提示符。 Huawei Integrated Access Software. Copyright(C) Huawei Technologies Co., Ltd. 1998-2007. All rights reserved. >>User name:root >>User password:admin //控制台上不显示 根据提示输入用户名和密 码进 行用户注册（系统缺 省 的超级用户名为：root，密 码为：admin），直 到出现命令行提示符（如MA5606T>）。 2、配置带 外 管 理 接口方式 如果通过本地串口登陆控制局端，那 么 只 有一个 用户能 操作，为了 方便 管 理 ，可以 配置带 外 管 理 IP，实 现某 一时刻 多 用户同时登陆的目的。在本地串口登录条 件下，使用如下命令可设置带 外 管 理 IP： MA5606T> enable MA5606T#config MA5606T(config)#interface meth 0 MA5606T(config-if-meth0)#ip address 172.16.30.200 24 { |sub } : 可通过如下命令查 看 配置是否 生 效 ： 内部传阅 第2页 共21页 MA5606T(config-if-meth0)#quit MA5606T(config)#display interface meth 0 meth0 current state : UP Line protocol current state : UP Description : HUAWEI, Quidway Series, meth0 Interface The Maximum Transmit Unit is 1500 bytes Internet Address is 172.16.30.200/24 IP Sending Frames' Format is PKTFMT_ETHNT_2, ...
