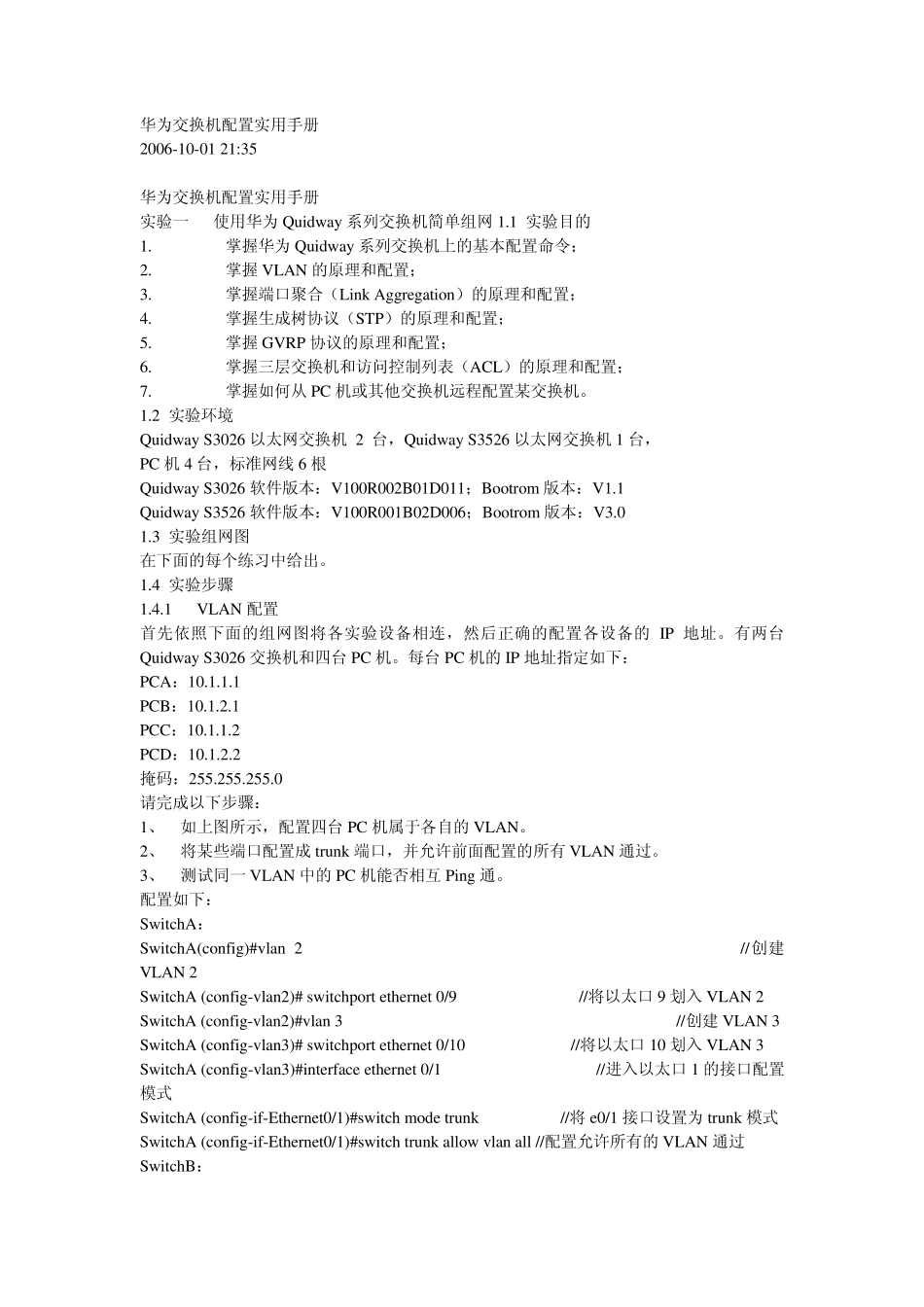

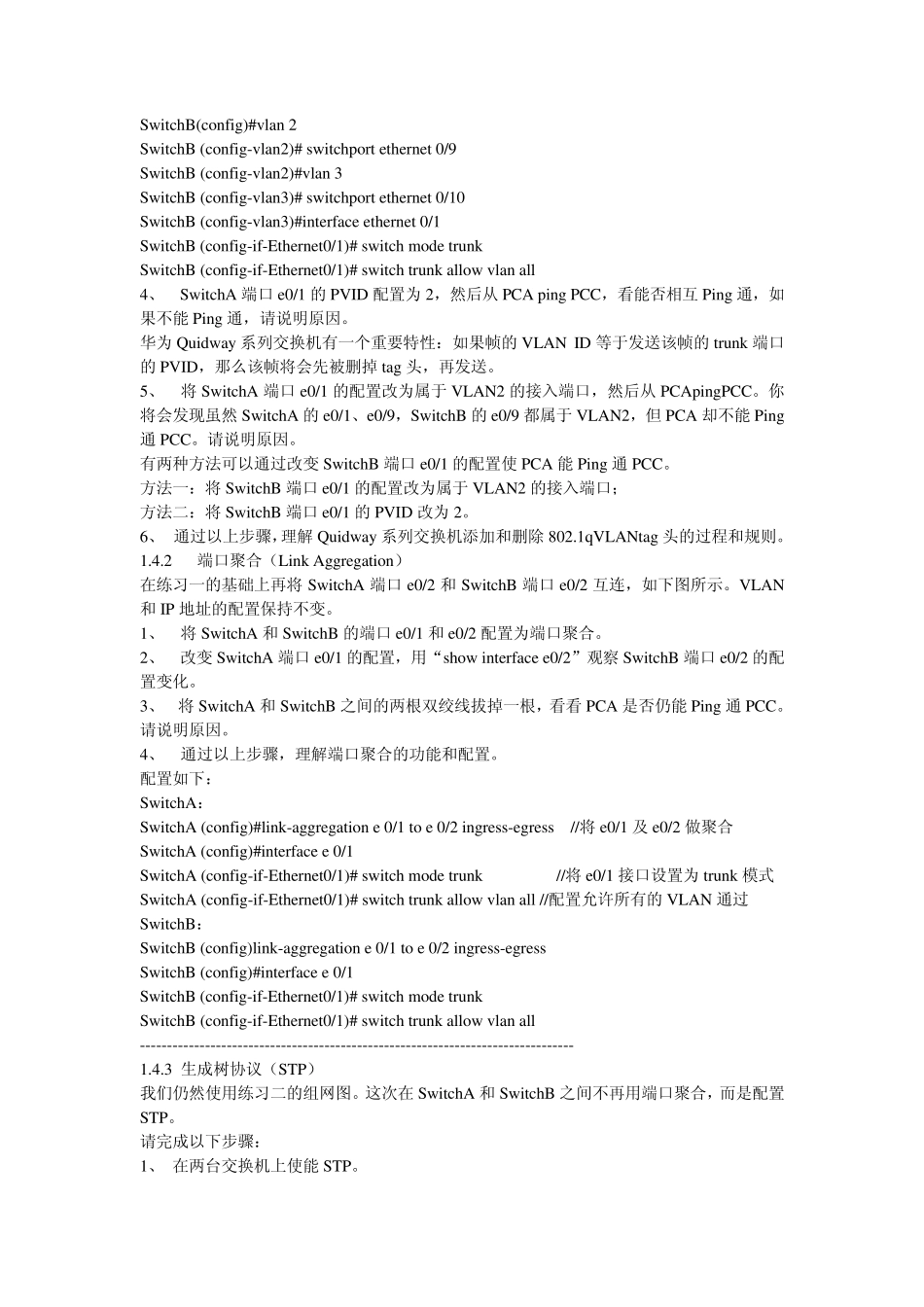

华为交换机配置实用手册 2006-10-01 21:35 华为交换机配置实用手册 实验一 使用华为Quidway系列交换机简单组网1.1 实验目的 1. 掌握华为Quidway系列交换机上的基本配置命令; 2. 掌握VLAN 的原理和配置; 3. 掌握端口聚合(Link Aggregation)的原理和配置; 4. 掌握生成树协议(STP)的原理和配置; 5. 掌握GVRP 协议的原理和配置; 6. 掌握三层交换机和访问控制列表(ACL)的原理和配置; 7. 掌握如何从PC 机或其他交换机远程配置某交换机。 1.2 实验环境 Quidway S3026 以太网交换机 2 台,Quidway S3526 以太网交换机1 台, PC 机4 台,标准网线6 根 Quidway S3026 软件版本:V100R002B01D011;Bootrom 版本:V1.1 Quidway S3526 软件版本:V100R001B02D006;Bootrom 版本:V3.0 1.3 实验组网图 在下面的每个练习中给出。 1.4 实验步骤 1.4.1 VLAN 配置 首先依照下面的组网图将各实验设备相连,然后正确的配置各设备的IP 地址。有两台Quidway S3026 交换机和四台PC 机。每台PC 机的IP 地址指定如下: PCA:10.1.1.1 PCB:10.1.2.1 PCC:10.1.1.2 PCD:10.1.2.2 掩码:255.255.255.0 请完成以下步骤: 1、 如上图所示,配置四台PC 机属于各自的VLAN。 2、 将某些端口配置成trunk 端口,并允许前面配置的所有VLAN 通过。 3、 测试同一VLAN 中的PC 机能否相互 Ping 通。 配置如下: SwitchA: SwitchA(config)#vlan 2 //创建VLAN 2 SwitchA (config-vlan2)# switchport ethernet 0/9 //将以太口9 划入 VLAN 2 SwitchA (config-vlan2)#vlan 3 //创建 VLAN 3 SwitchA (config-vlan3)# switchport ethernet 0/10 //将以太口10 划入 VLAN 3 SwitchA (config-vlan3)#interface ethernet 0/1 //进入以太口1 的接口配置模式 SwitchA (config-if-Ethernet0/1)#switch mode trunk //将e0/1 接口设置为trunk 模式 SwitchA (config-if-Ethernet0/1)#switch trunk allow vlan all //配置允许所有的VLAN 通过 SwitchB: SwitchB(config)#vlan 2 SwitchB (config-vlan2)# switchport ethernet 0/9 SwitchB (config-vlan2)#vlan 3 SwitchB (config-vlan3)# switchport ethernet 0/10 SwitchB (config-vlan3)#interface ethernet 0/1 SwitchB (config-if-Ethernet0/1)# switch mode trunk Switch...
