华为总部弱电施工技术总结综合布线VIP专享

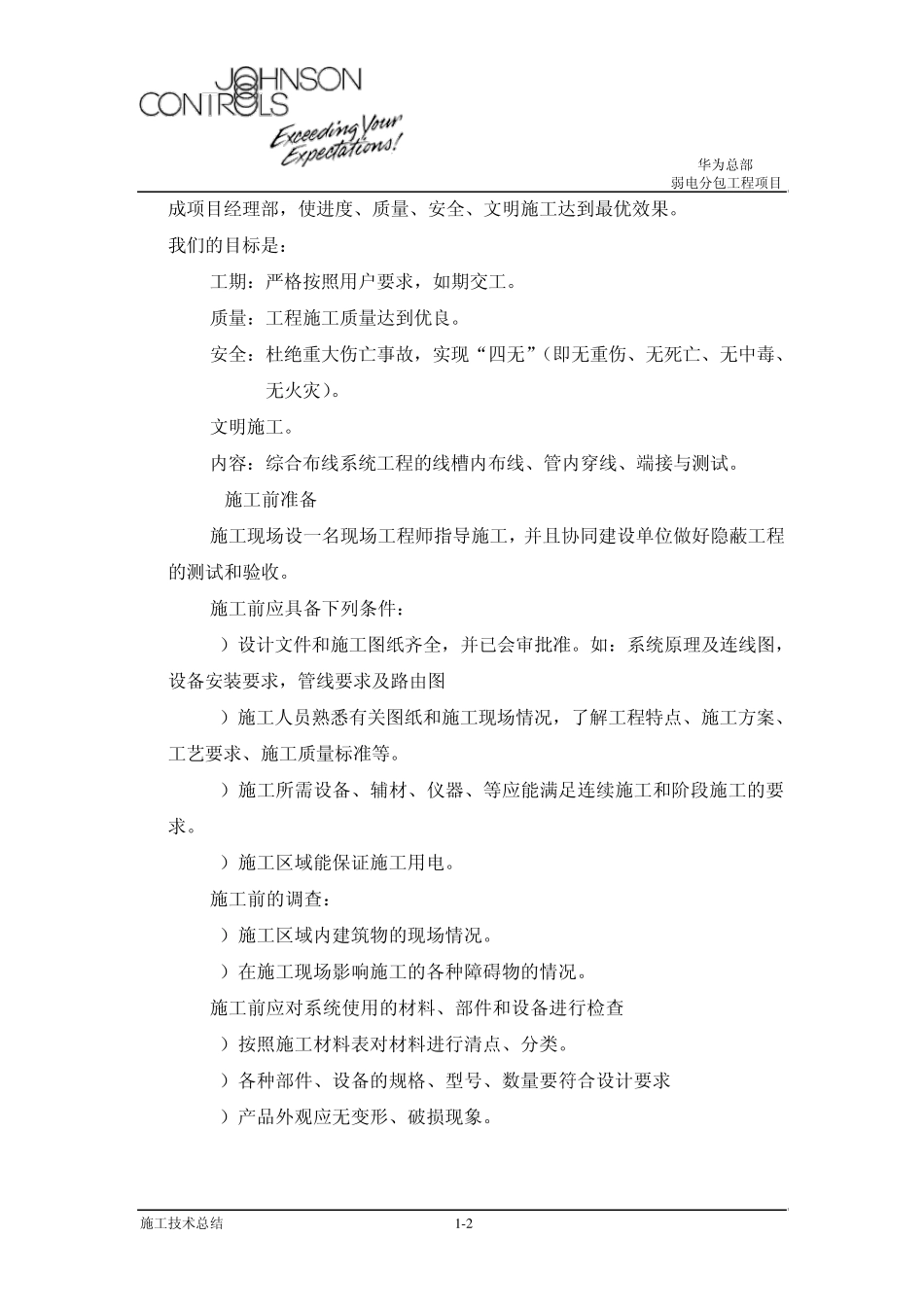

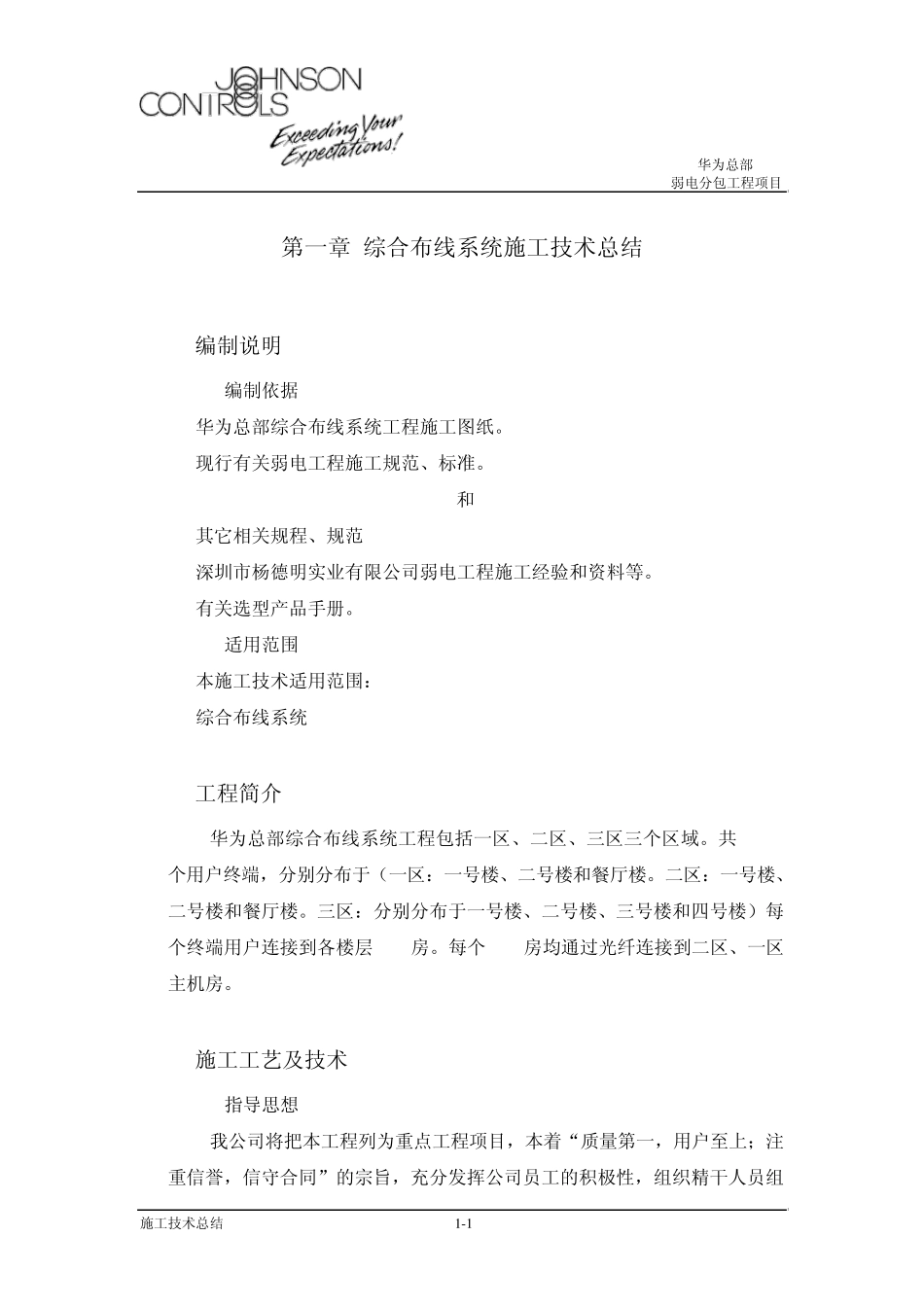

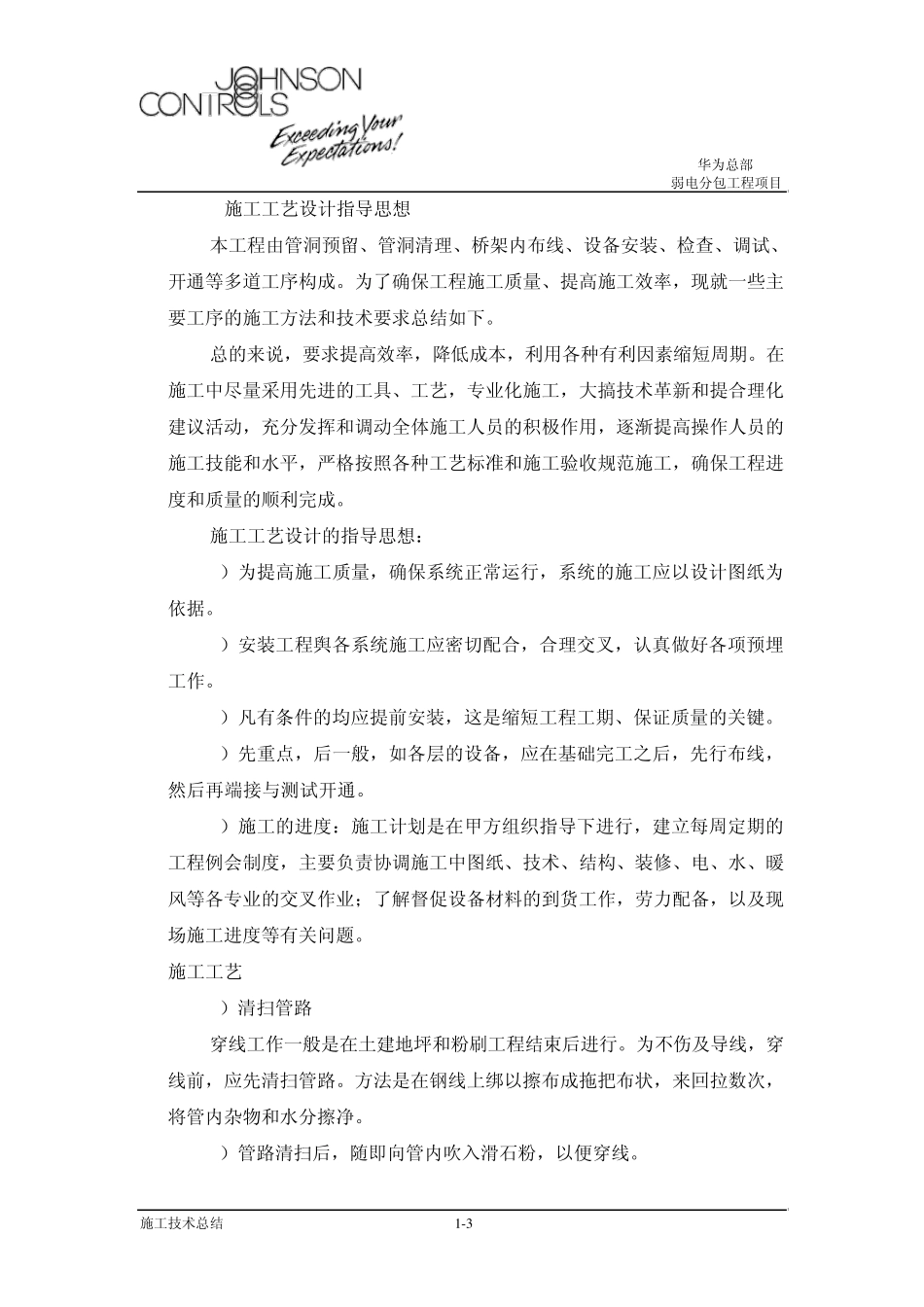

华为总部 弱电分包工程项目 施工技术总结 1 -1 第一章 综合布线系统施工技术总结 1.1. 编制说明 1.1.1 编制依据 华为总部综合布线系统工程施工图纸。 现行有关弱电工程施工规范、标准。 TIA/EIA 568-B.2-1 Category6 和ISO/IEC Category6/Glass 其它相关规程、规范 深圳市杨德明实业有限公司弱电工程施工经验和资料等。 有关选型产品手册。 1.1.2 适用范围 本施工技术适用范围： 综合布线系统 1.2. 工程简介 华为总部综合布线系统工程包括一区、二区、三区三个区域。共6590个用户终端，分别分布于（一区：一号楼、二号楼和餐厅楼。二区：一号楼、二号楼和餐厅楼。三区：分别分布于一号楼、二号楼、三号楼和四号楼）每个终端用户连接到各楼层IDF房。每个IDF房均通过光纤连接到二区、一区主机房。 1.3. 施工工艺及技术 1.3.1 指导思想 我公司将把本工程列为重点工程项目，本着“质量第一，用户至上；注重信誉，信守合同”的宗旨，充分发挥公司员工的积极性，组织精干人员组 华为总部 弱电分包工程项目 施工技术总结 1 -2 成项目经理部，使进度、质量、安全、文明施工达到最优效果。 我们的目标是： 工期：严格按照用户要求，如期交工。 质量：工程施工质量达到优良。 安全：杜绝重大伤亡事故，实现“四无”（即无重伤、无死亡、无中毒、无火灾）。 文明施工。 内容：综合布线系统工程的线槽内布线、管内穿线、端接与测试。 1.3.2 施工前准备 施工现场设一名现场工程师指导施工，并且协同建设单位做好隐蔽工程的测试和验收。 施工前应具备下列条件： 1）设计文件和施工图纸齐全，并已会审批准。如：系统原理及连线图，设备安装要求，管线要求及路由图 2）施工人员熟悉有关图纸和施工现场情况，了解工程特点、施工方案、工艺要求、施工质量标准等。 3）施工所需设备、辅材、仪器、等应能满足连续施工和阶段施工的要求。 4）施工区域能保证施工用电。 施工前的调查： 1）施工区域内建筑物的现场情况。 2）在施工现场影响施工的各种障碍物的情况。 施工前应对系统使用的材料、部件和设备进行检查 1）按照施工材料表对材料进行清点、分类。 2）各种部件、设备的规格、型号、数量要符合设计要求 3）产品外观应无变形、破损现象。 华为总部 弱电分包工程项目 施工技术总结 1 -3 1.3.3 施工工艺设计指导思想 本工程由管洞预留、管洞清理、桥架内布线、设备安装、检查、调试、开通等多道...
