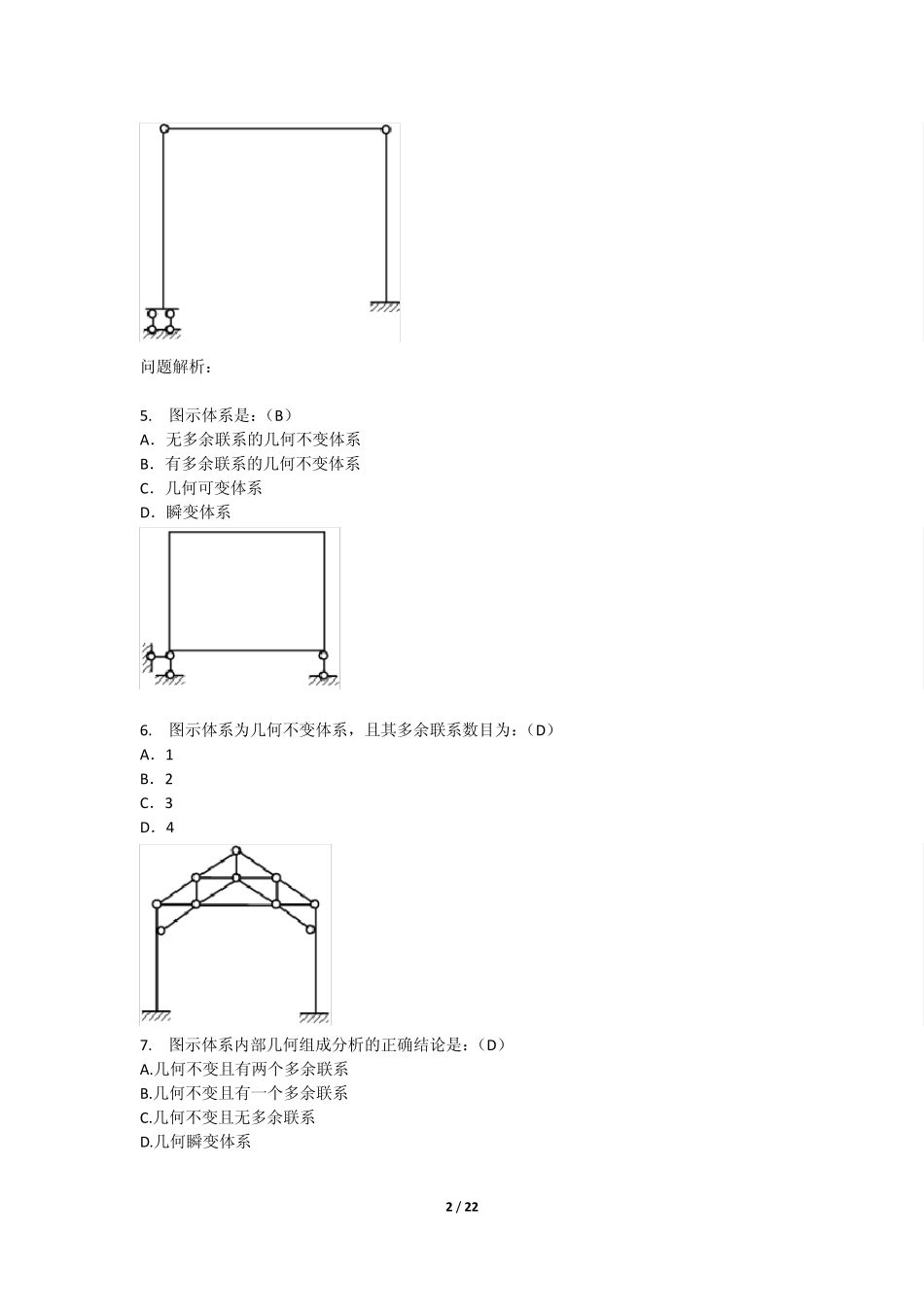

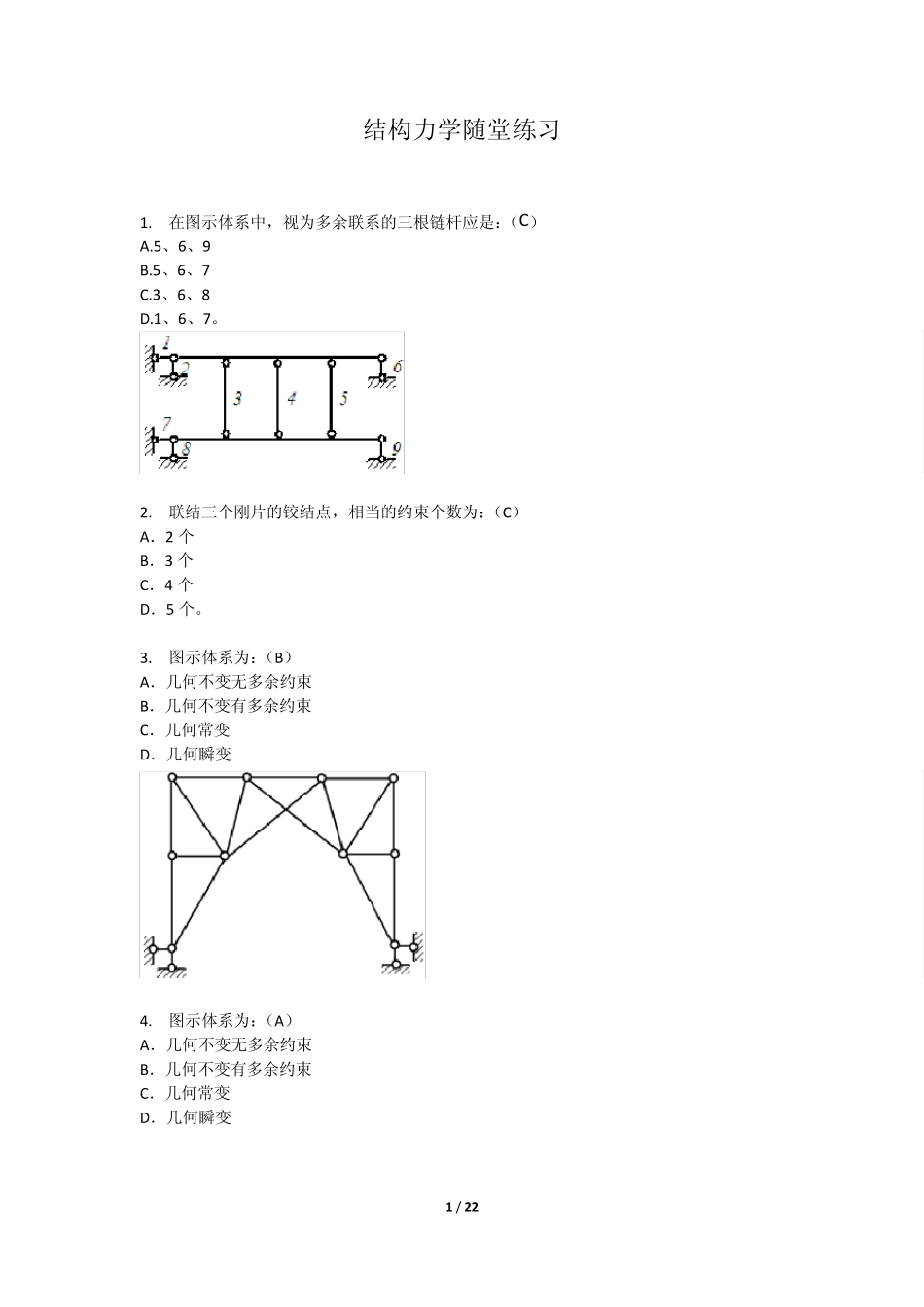

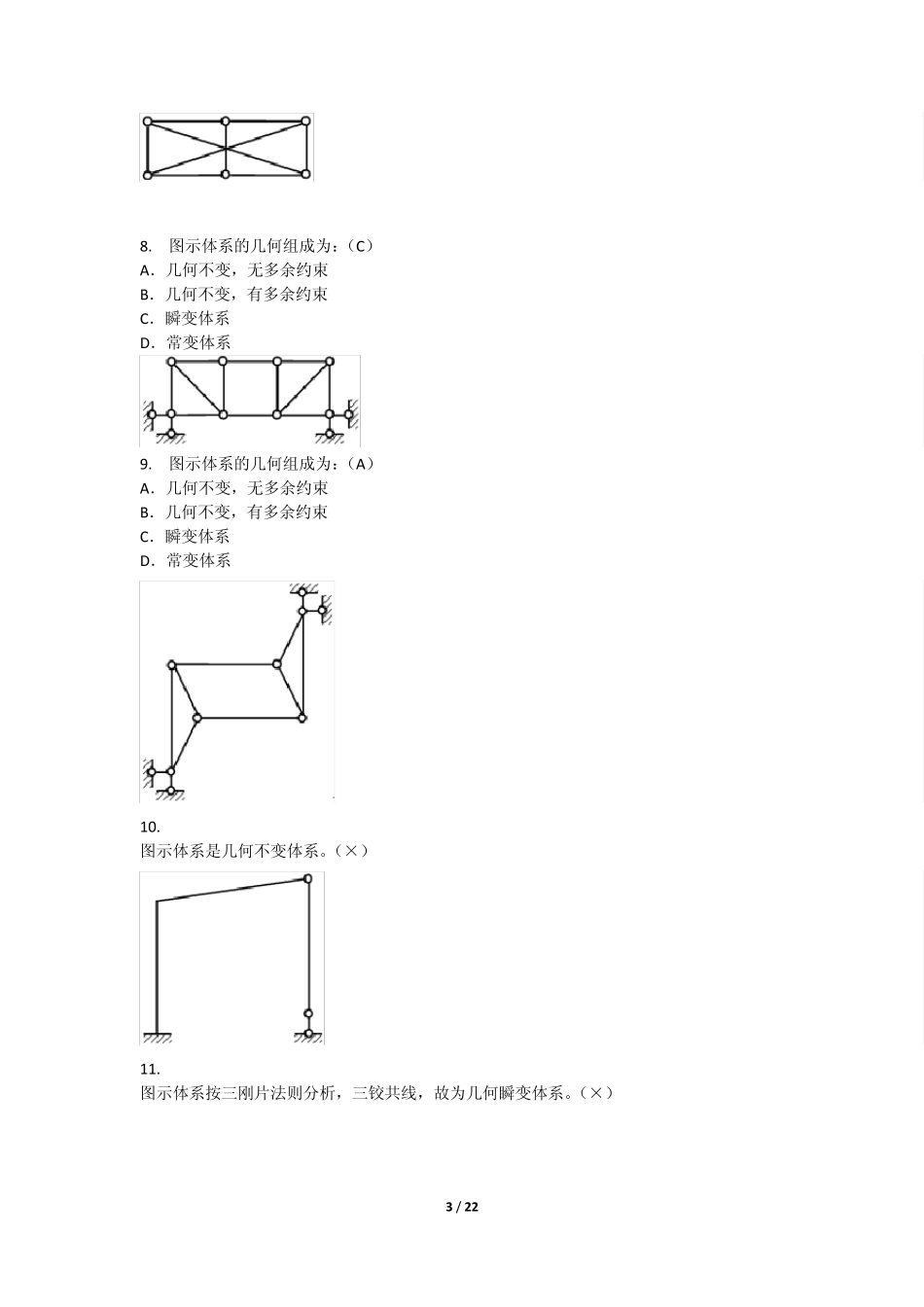

1 / 22 结构力学随堂练习 1. 在图示体系中，视为多余联系的三根链杆应是：（C） A.5、6、9 B.5、6、7 C.3、6、8 D.1、6、7。 2. 联结三个刚片的铰结点，相当的约束个数为：（C） A．2 个 B．3 个 C．4 个 D．5 个。 3. 图示体系为：（B） A．几何不变无多余约束 B．几何不变有多余约束 C．几何常变 D．几何瞬变 4. 图示体系为：（A） A．几何不变无多余约束 B．几何不变有多余约束 C．几何常变 D．几何瞬变 2 / 22 问题解析： 5. 图示体系是：（B） A．无多余联系的几何不变体系 B．有多余联系的几何不变体系 C．几何可变体系 D．瞬变体系 6. 图示体系为几何不变体系，且其多余联系数目为：（D） A．1 B．2 C．3 D．4 7. 图示体系内部几何组成分析的正确结论是：（D） A.几何不变且有两个多余联系 B.几何不变且有一个多余联系 C.几何不变且无多余联系 D.几何瞬变体系 3 / 22 8. 图示体系的几何组成为：（C） A．几何不变，无多余约束 B．几何不变，有多余约束 C．瞬变体系 D．常变体系 9. 图示体系的几何组成为：（A） A．几何不变，无多余约束 B．几何不变，有多余约束 C．瞬变体系 D．常变体系 10. 图示体系是几何不变体系。（×） 11. 图示体系按三刚片法则分析，三铰共线，故为几何瞬变体系。（×） 4 / 22 12. 图示体系为几何瞬变。（×） 13. 在图示体系中，去掉其中任意两根支座链杆后，所余下部分都是几何不变的。（×） 14. 图示体系为几何可变体系。（×） 15. 图示体系是几何不变体系。（×） 5 / 22 16. 图示体系是几何不变体系。（×） 第三章静定结构的内力计] 1. 静定结构在支座移动时，会产生：（C） A.内力 B.应力 C.刚体位移 D.变形。 2. 静定结构有变温时：（C） A.无变形，无位移，无内力 B.有变形，有位移，有内力 C.有变形，有位移，无内力 D.无变形，有位移，无内力。 3. 图示两桁架结构杆 AB 的内力分别记为和。则二者关系为：（C） A.N1>N2 B.N1
