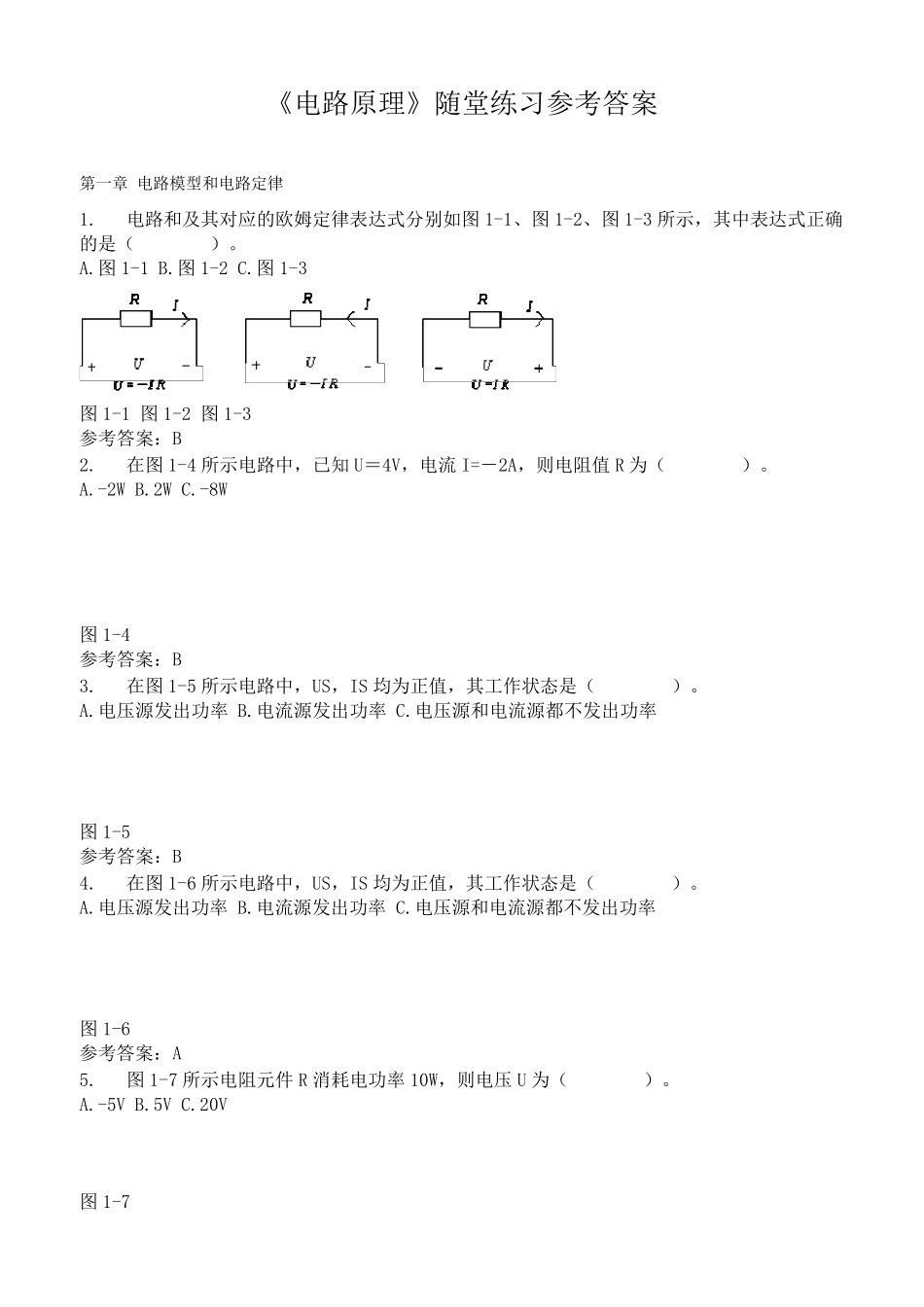

《电路原理》随堂练习参考答案 第一章 电路模型和电路定律 1. 电路和及其对应的欧姆定律表达式分别如图1-1、图1-2、图1-3 所示，其中表达式正确的是（ ）。 A.图1-1 B.图1-2 C.图1-3 图1-1 图1-2 图1-3 参考答案：B 2. 在图1-4 所示电路中，已知 U＝4V，电流 I=－2A，则电阻值 R 为（ ）。 A.-2W B.2W C.-8W 图1-4 参考答案：B 3. 在图1-5 所示电路中，US，IS 均为正值，其工作状态是（ ）。 A.电压源发出功率 B.电流源发出功率 C.电压源和电流源都不发出功率 图1-5 参考答案：B 4. 在图1-6 所示电路中，US，IS 均为正值，其工作状态是（ ）。 A.电压源发出功率 B.电流源发出功率 C.电压源和电流源都不发出功率 图1-6 参考答案：A 5. 图1-7 所示电阻元件 R 消耗电功率 10W，则电压 U 为（ ）。 A.-5V B.5V C.20V 图1-7 参考答案：A 6. 图1-8 所示元件供出电功率10W，则电压U 为（ ）。 A.－5V B.5V C.20V 图1-8 参考答案：A 7. 非线性电阻元件的伏安特性是一条（ ）。 A.通过电压－电流平面直角坐标原点的一条曲线 B.不通过电压－电流平面直角坐标原点的一条曲线 C.通过电压－电流平面直角坐标原点的一条直线 参考答案：A 8. 非线性电阻两端的电压与其中电流的关系（ ）。 A.不遵循欧姆定律 B.遵循欧姆定律 C.有条件地遵循欧姆定律 参考答案：A 9. 非线性电阻的电阻值为（ ）。 A.定值 B.非定值，但与该电阻两端的电压或通过的电流无关 C.非定值，且与该电阻两端的电压或通过的电流有关 参考答案：C 10. 一个实际电源可以用电压源模型表示，也可以用电流源模型来表示。在这两种模型中，该实际电源的内阻应为（ ）。 A.0 B.¥ C.定值 参考答案：C 11. 图1-9 所示为一族 独 立 直流电源的外 特性曲线，其中理 想 电压源的外 特性曲线是（ ）。 图1-9 参考答案：A 12. 图1-10 所示为一族 独 立 直流电源的外 特性曲线，其中理 想 电流源的外 特性曲线是（ ）。 图1-10 参考答案：C 13. 理想电压源的外接电阻越大，则流过理想电压源的电流（ ）。 A.越大 B.越小 C.不能确定 参考答案：B 14. 图 1-11 所示电路中，当 R1 增加时，电压U2 将（ ）。 A.变大 B.变小 C.不变 图 1-11 参考答案：C 15. 图 1-12 所示电路中，当 R1 增加时，电流I2 将（ ）。 A.变大 B.变小 C.不变 图 1-12 ...
