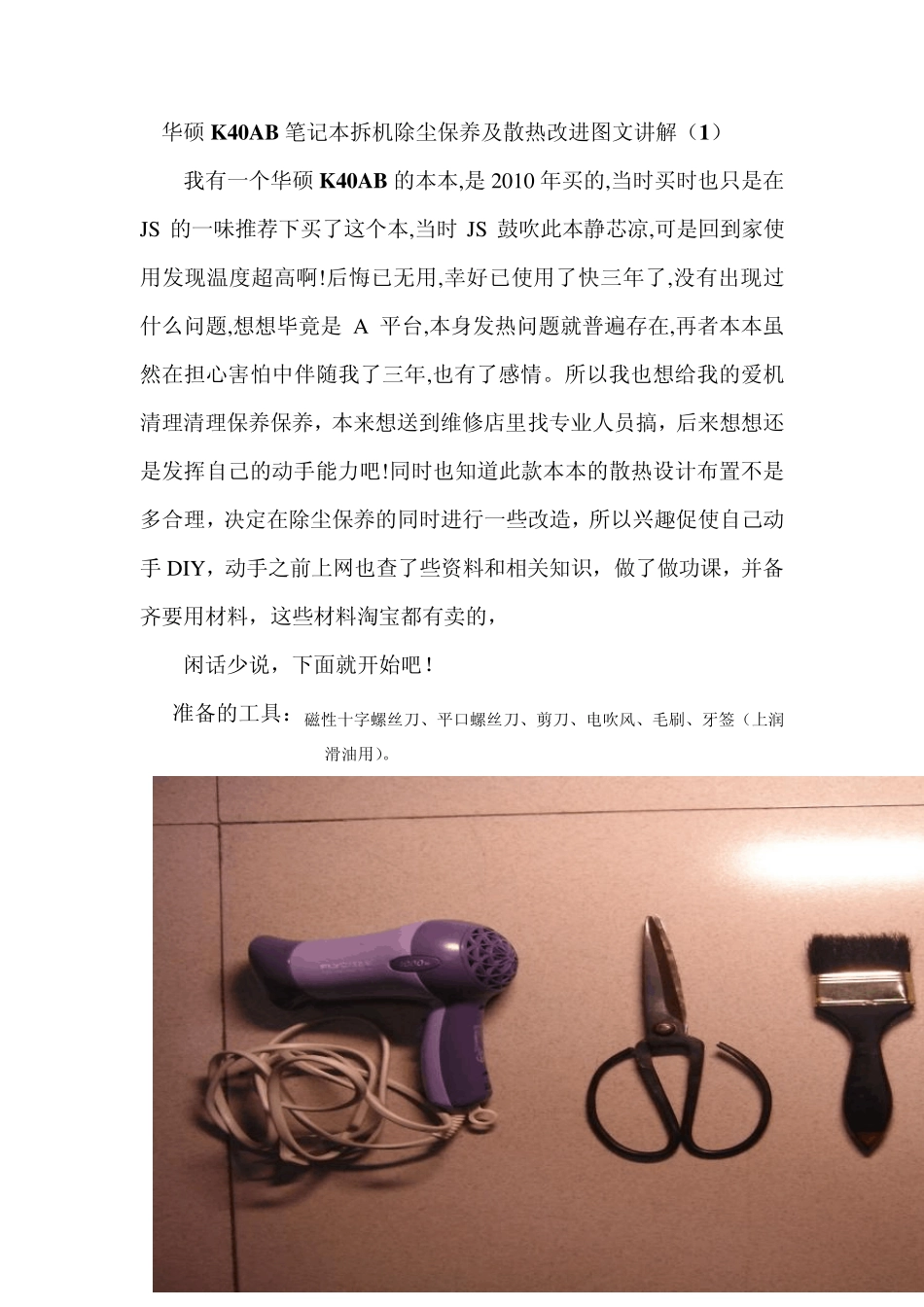

华硕 K40AB 笔记本拆机除尘保养及散热改进图文讲解(1) 我有一个华硕 K40AB 的本本,是 2010 年买的,当时买时也只是在JS 的一味推荐下买了这个本,当时 JS 鼓吹此本静芯凉,可是回到家使用发现温度超高啊!后悔已无用,幸好已使用了快三年了,没有出现过什么问题,想想毕竟是 A 平台,本身发热问题就普遍存在,再者本本虽然在担心害怕中伴随我了三年,也有了感情。所以我也想给我的爱机清理清理保养保养,本来想送到维修店里找专业人员搞,后来想想还是发挥自己的动手能力吧!同时也知道此款本本的散热设计布置不是多合理,决定在除尘保养的同时进行一些改造,所以兴趣促使自己动手 DIY ,动手之前上网也查了些资料和相关知识,做了做功课,并备齐要用材料,这些材料淘宝都有卖的, 闲话少说,下面就开始吧! 准备的工具:磁性十字螺丝刀、平口螺丝刀、剪刀、电吹风、毛刷、牙签(上润滑油用)。 准备的材料:风扇专用润滑油、散热硅脂、散热片(八爪鱼)、散热硅胶片、0.5m m的铜片、硅脂手指套。 那开始拆机了:下图为华硕 K40AB 背面,这也是开始战斗的地方。 先将电池外壳取下,向右移动卡扣在将外壳向外扣就取下来了,然后直接扣下电池。 电池拆下后:再拆本本的后盖,一共5 条螺丝,分别取下。位置标示红圈处,取下螺丝后向上推就取下后盖了。(电池附近的那个螺丝很隐蔽) 这是卸下后盖的图,由于当时照的照片一下找不着了,借用网上一张图说明。 下面就开始拆散热风扇系统,首先要知道所卸螺丝位置吆。特别要注意的是动作要轻,可不能使蛮力呀,否则后果相当严重,特别是在卸CPU 上的导热板和管是一定要轻,有可能由于时间久,硅脂烧干造成粘附很强,不宜取下。下面我将步骤一一讲解,以减少大家的困难。 确定所卸螺丝位置:一共 8 颗螺丝(红色标志),具体位置标示如下。 操作步骤: 第一步:将 CPU 座锁扣(蓝色标志处)逆时针旋转 180 度,解锁。 第二步:去除风扇电源接口插头。(黄色标志处) 第三步:将风扇处四颗螺丝卸掉,然后再卸CPU 处四颗螺丝。 第四步:谨慎分离 CPU 和散热盖板,如果不好分离,可以直接带 CPU 一块取下后再分离。这是为什么我要先将 CPU 座锁扣解锁,因为如果不好分离的话,强用劲容易损伤 CPU 针脚。 需要提醒的是:如果你的本本未过保修期,本人建议不要自己拆卸,如果真要尝试,可以用上我上面准备的电吹风了,先将标签慢慢烤热后,在慢慢揭掉,但不保证成功率。 去...
