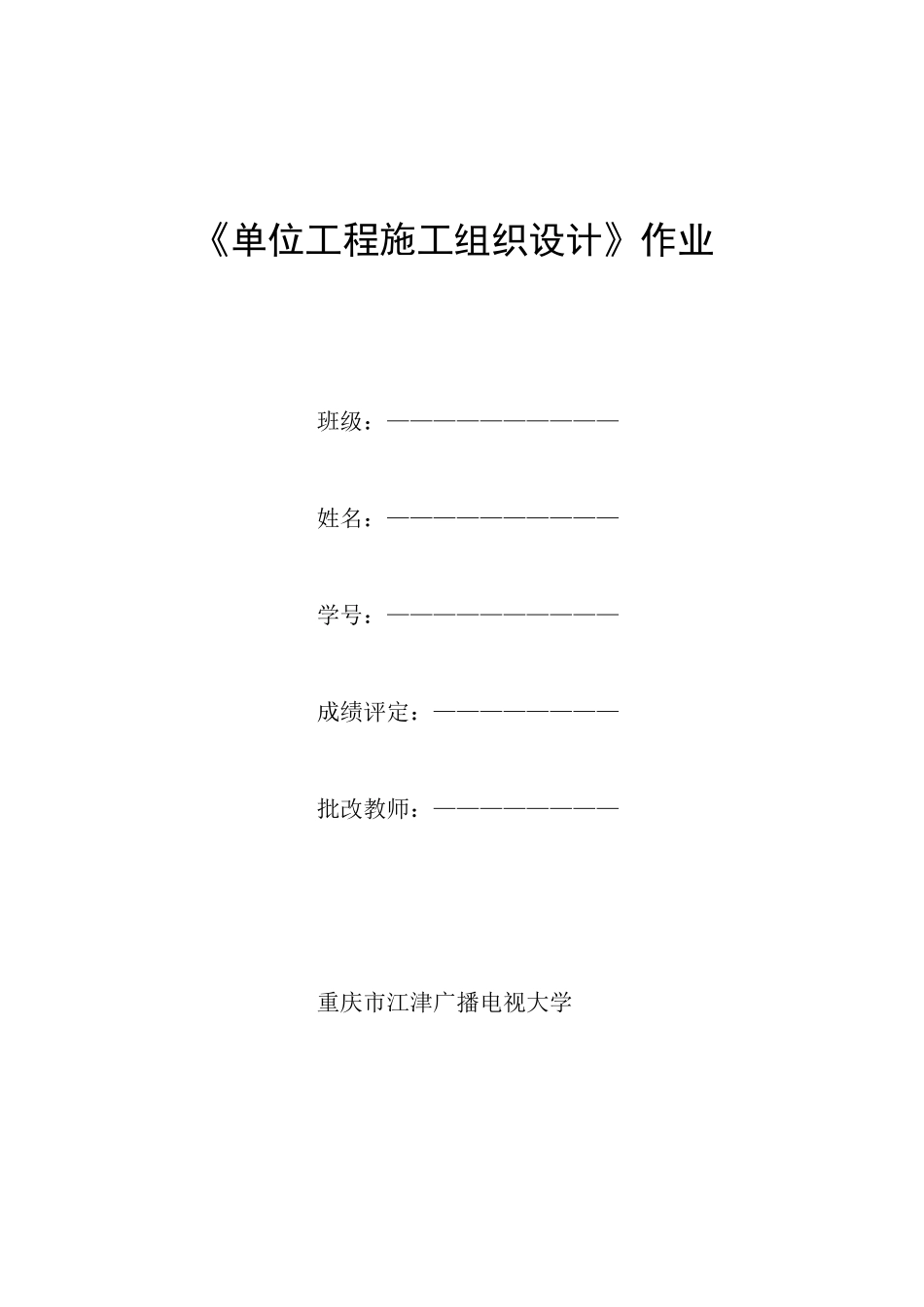

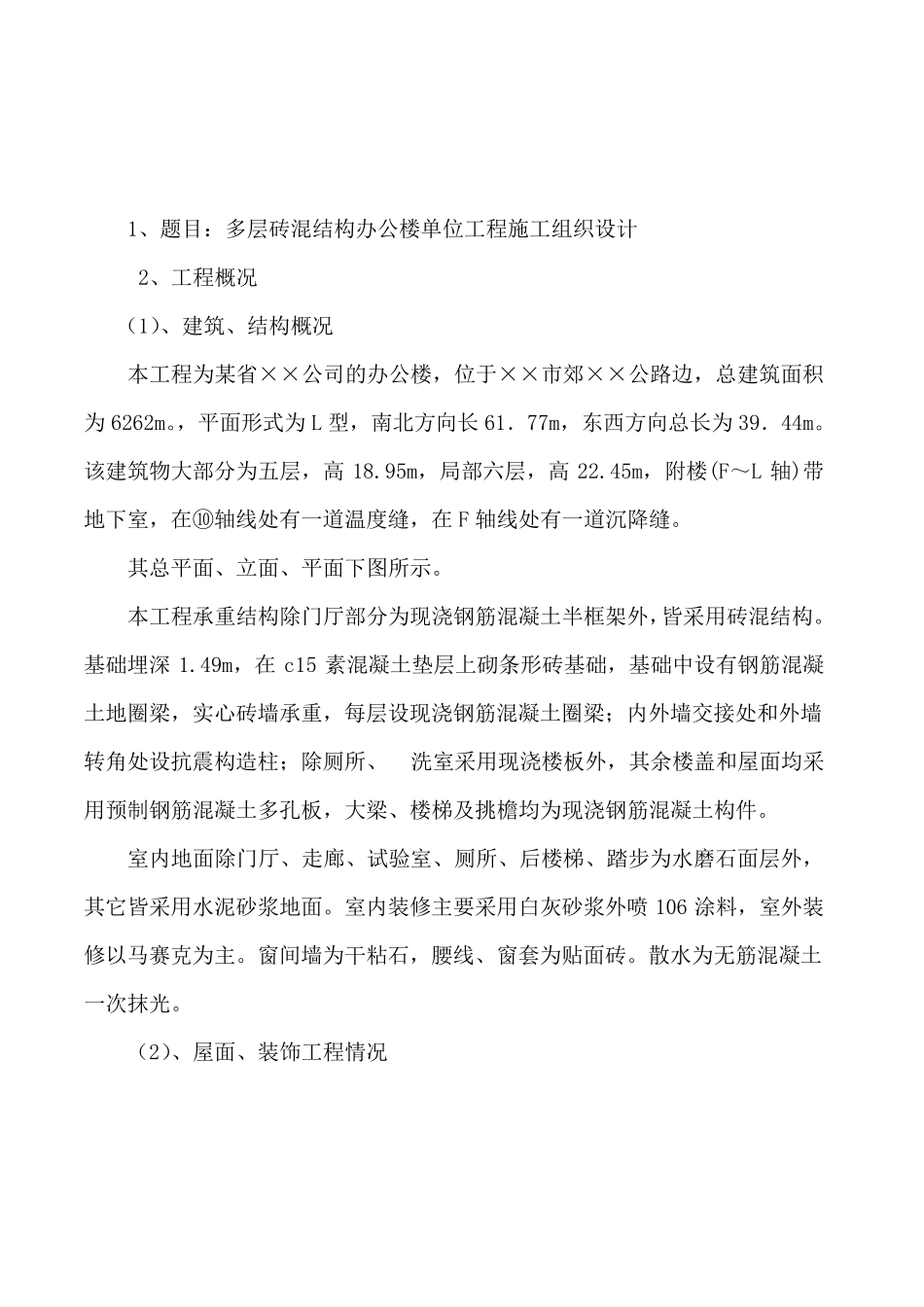

《单位工程施工组织设计》作业 班级：—————————— 姓名：—————————— 学号：—————————— 成绩评定：———————— 批改教师：———————— 重庆市江津广播电视大学 1、题目：多层砖混结构办公楼单位工程施工组织设计 2、工程概况 （1）、建筑、结构概况 本工程为某省××公司的办公楼，位于××市郊××公路边，总建筑面积为6262m。，平面形式为L 型，南北方向长 61．77m，东西方向总长为39．44m。该建筑物大部分为五层，高 18.95m，局部六层，高 22.45m，附楼(F～L 轴)带地下室，在⑩轴线处有一道温度缝，在 F 轴线处有一道沉降缝。 其总平面、立面、平面下图所示。 本工程承重结构除门厅部分为现浇钢筋混凝土半框架外，皆采用砖混结构。基础埋深 1.49m，在 c15 素混凝土垫层上砌条形砖基础，基础中设有钢筋混凝土地圈梁，实心砖墙承重，每层设现浇钢筋混凝土圈梁；内外墙交接处和外墙转角处设抗震构造柱；除厕所、 洗室采用现浇楼板外，其余楼盖和屋面均采用预制钢筋混凝土多孔板，大梁、楼梯及挑檐均为现浇钢筋混凝土构件。 室内地面除门厅、走廊、试验室、厕所、后楼梯、踏步为水磨石面层外，其它 皆采用水泥 砂 浆 地面。室内装 修 主 要 采用白 灰 砂 浆 外喷 106 涂 料 ，室外装修 以 马 赛 克 为主 。窗 间 墙为干 粘 石，腰 线、窗 套 为贴 面砖。散 水为无 筋混凝土一次 抹 光 。 （2）、屋面、装 饰 工程情 况 屋面保温为炉渣混凝土，上做二毡三油防水层，铺绿豆砂。上人屋面部分铺设预制混凝土板。 设备安装及水、暖、电工程配合土建施工。 （3）、地质及环境条件 根据勘测报告：土壤为I 级大孔性黄土，天然地基承载力为150kN／m2，地下水位在地表下7～8m。本地区土壤最大冻结深度为0.5m。 建筑场地南侧为已建成建筑物，北侧西侧为本公司地界的围墙，东侧为××公路，距道牙 3m 内的人行道不得占用，沿街树木不得损伤。人行道一侧上方尚有高压输电线及电话线通过。 施工期间主导风向偏东，雨季为9 月份，冬季为12 月到第二年的1 月份和2 月份。 （4）、施工工期 本工程定于4 月1 日开工，要求在本年12 月30 日竣工。限定总工期9 个月，日历工期为225 天。 （ 5）、施工技术经济条件 施工任 务 由 市 建×公司承担 ，该 公司分派 一个施工队 负 责 。该 队 瓦 工20人，木工16 人，以 及其 ...
