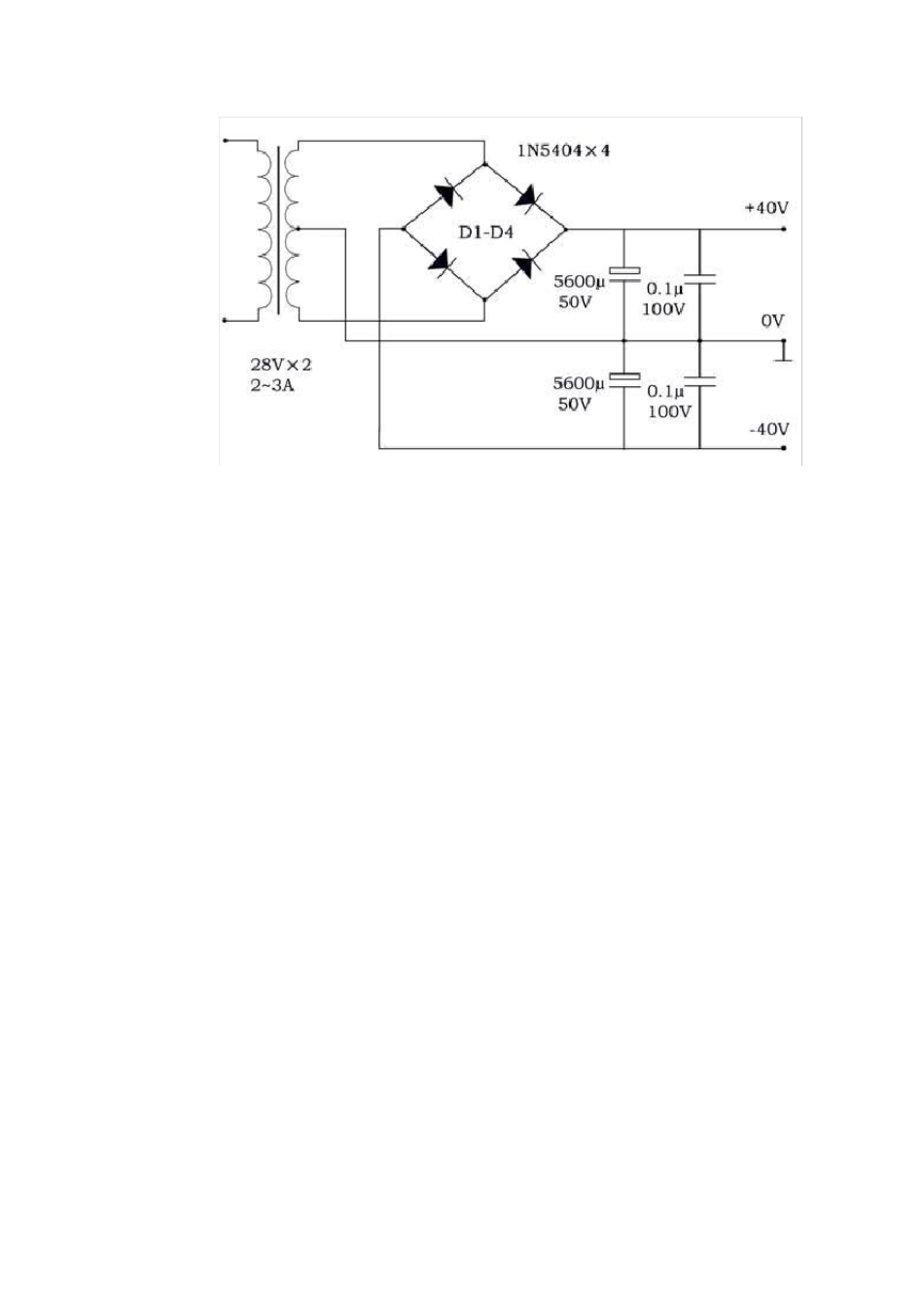

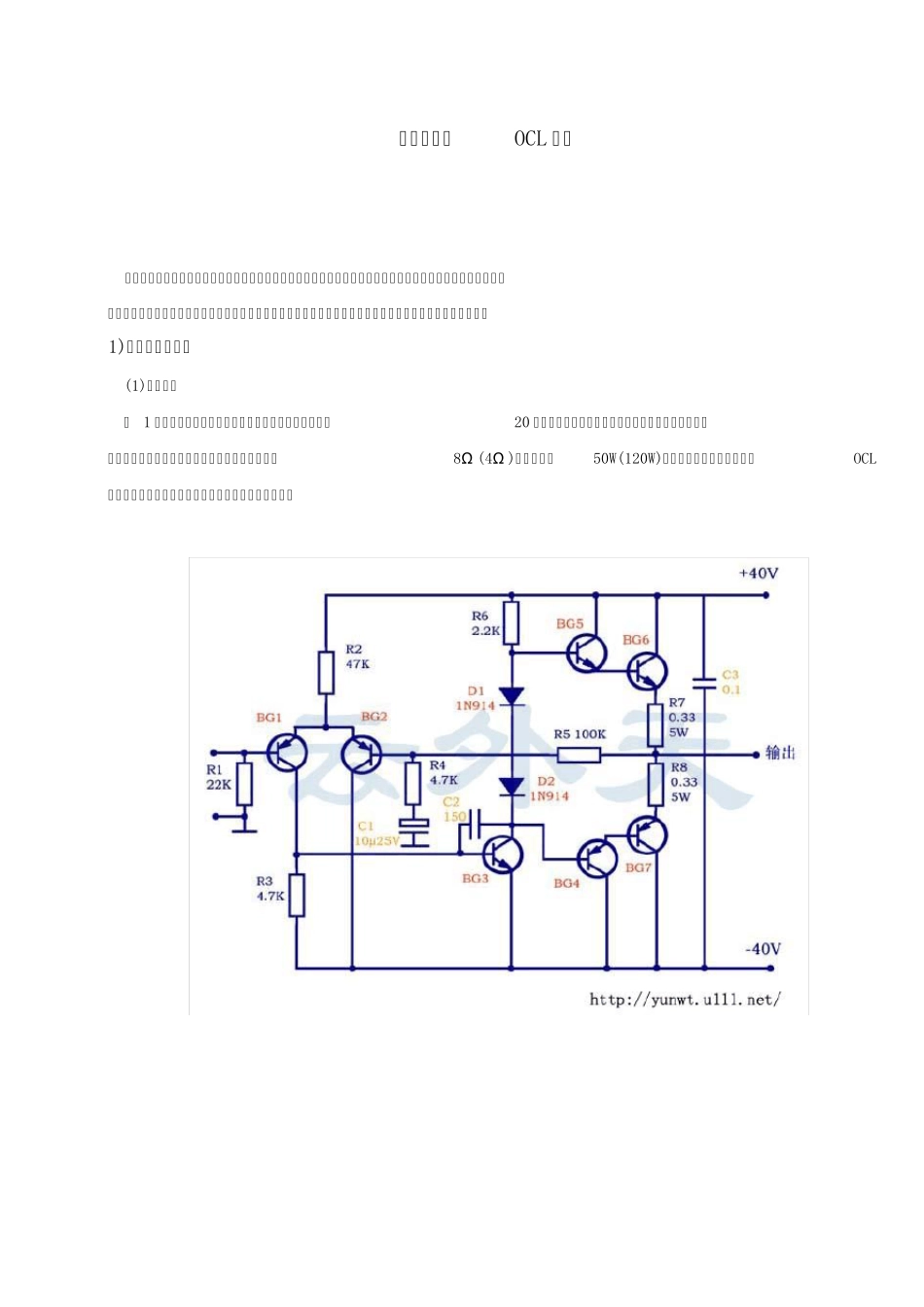

单差分最简OCL 功放 现代功放随着性能的不断提高，电路结构也越来越复杂，这是业余制作者尤其是初学者最感头痛的问题，这里向大家介绍一个最简功放电路，看一看能简化到什么程度，又能达到怎样的性能，这也是一个令人感兴趣的问题。 1)电路原理和性能 (1)电路分析 图 1 是本功放的申路图，功放部分元器件连晶体管在内仅20 个左右，乍下看象一个原理简图，但确确实实是一个可付诸实用的功放，而且它能以较低的谐波失真向8Ω (4Ω )负载提供≥50W(120W)的输出功率。它采用典型的OCL电路，但制作时根据实践情况对设计作了必要的改进。 输入级BG1— 2 按惯例采用差分放大级，但与一般常见电路稍不同的是采用PNP 管，这与采用NPN 管相比，两管配对容易且一致性好，噪声较低。对简单的电路结构，这是需要加以尽量考虑的。 第二级BG3 为主电压放大级，它提供大部分电压增益，但未采用常见的“自举”电路。大功率放大器采用“自举”电路对增大输出功率意义不大，且能省去一个对音质有影响的电解电容，并有利减少元件简化电路。C2 是相位补偿电容。 末级由BG4— 7 以最简方式复合而成的互补输出级，元件少无调整，使采用功率较小的推动管BG4— 5 也足以满足推动末级输出100W 以上的要求。末级静态电流的设定以减小低输出功率时的交越失真为主，通常取40— 50mA。至于大输出功率时的交越失真因“掩蔽”效应，影响不明显。对静态电流也未作热补偿，工作时随着温度上升静态电流也相应上升，但试用中并未出现失控。这样做可简化安装工艺、减少调试手续，此外，稍大的静态电流多少也能降低一些大输出时的交越失真。C3 作电源高频退耦。 本机加上总体负反馈后的增益约20 倍 (26dB)，但取消总体负反馈后也能很好工作雪满功率输出波形仍是对称的，用示波器观察未见波形失真，用失真仪测试谐波失真，与加负反馈后相比升高并不大(仅 0． 2％左右)。可以看出，本机的开环性能不错。负反馈的目的主要用以补偿BG3 参数离散性，保证整机增益的稳定，而不是主要用于降低失真。 由于绝大多数前级放大器输出端均有隔直电容，所以本机输入端隔直电容可以省去。当前级(或 CD 唱机)采用无输出隔直电容的直流输出设计时，也可与本功放直接耦合。只是要注意前后级连接后本机输出中点电压勿超出土300mV，对电路性能和工作可靠性并不会带采什么影响。现代CD 已可录制低达几Hz．的超低频信号，如果不想让这些信号在重放中失落，有必要考虑采用直...
