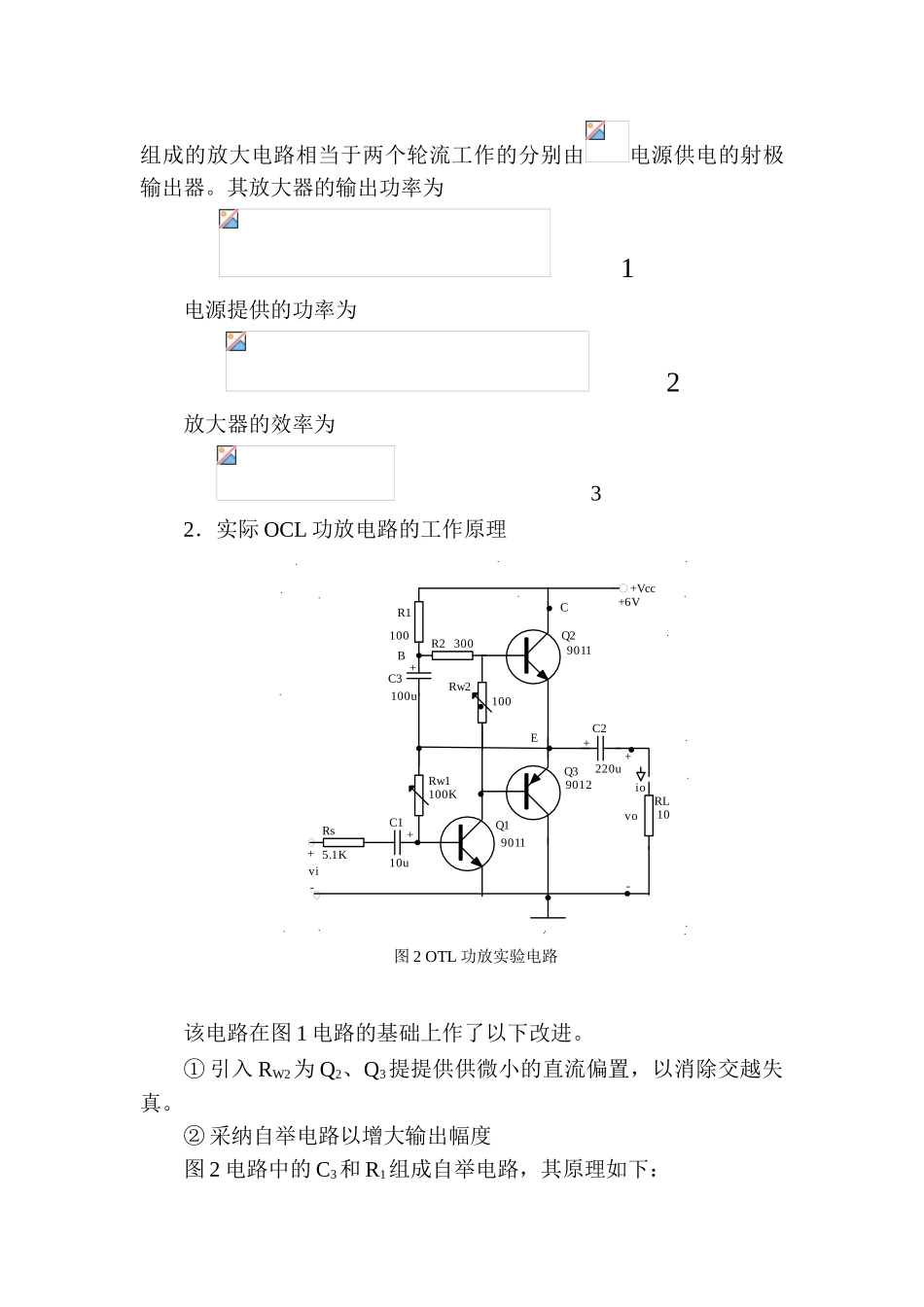

低频功放电路制作实训指导书一、实验目的1．理解功放电路的工作原理2．学习 0TL 功率放大器的工作点的调试方法3．学会功放电路输出功率、效率的测试方法4．学习功放电路失真度的测量方法5．了解整机装配与调试的基本流程二、实验原理1、工作原理 如图 1 所示，图中 Q2、Q3工作于乙类放大状态，组成功率放大级；Q1组成推动级，工作于甲类放大状态，其作用是为功率放大级提供足够的信号电压。在功率放大级中，采纳了一对参数对称的PNP 和 NPN 型管互补连接。由于两管的导电极性相反，当推动级输送正弦沟通信号时，在一个周期内两管轮流导通，而在负载 RL上却能得到完整的正弦信号。为了保证输出极上、下对称，应调整 E 点静态电位为 VCC/2，由于 RL 的数值一般较小，在 C2 较大的情况下，C2 两端的电压在信号的整个周期内几乎不变，为。这样 Q2、Q3 图 1 OTL 功率放大电路大原理图组成的放大电路相当于两个轮流工作的分别由电源供电的射极输出器。其放大器的输出功率为 1电源提供的功率为 2放大器的效率为 32．实际 OCL 功放电路的工作原理.C3 100u.Q29011Q19011Q39012R1 100R2 300RL 10C110uC2 220u+Vcc++++--EioBvivo.......Rs5.1KRw1100KRw2100 C+6V+........ 该电路在图 1 电路的基础上作了以下改进。① 引入 RW2为 Q2、Q3提提供供微小的直流偏置，以消除交越失真。② 采纳自举电路以增大输出幅度图 2 电路中的 C3和 R1组成自举电路，其原理如下：图 2 OTL 功放实验电路静态时，VB = VCC -ICIR1，而 VE = VCC / 2，因此，电容 C3充电到两端电压 VC=VB - VCC / 2= VCC / 2- VR ≈ VCC / 2。由于 C 容量大，在交充信号周其内，C 上的压降几乎不变。当 Q2饱和导通时，，由于 C 上直流电压的“抬举”作用，B 点电位被抬举至 VB = VC+VE = 3VCC / 2，这时，相当于 B 点用了一个 3VCC / 2 的电源供电，保证有足够的基极电流来推动 Q2、Q3，使其充分导通，以便得到最大峰值输出电压 Vom≈VCC / 2，这种利用 R、C 将 B 点电位自动提高的电路称为自举电路。电阻 R1的作用是把 B 点和电源 VCC隔开，为 B 点电位的升高制造条件。采纳自举电路可以增加最大输出信号幅度，从而增大了放大器的不失真输出功率。③ 引入了交、直电压并联负反馈在图 2 的电路中，Q1 管的基极偏置电阻 RW1 接在 Q2、Q3 管的输出端 E 点，起到了交、直流电压并...
