单点测斜仪使用操作方法

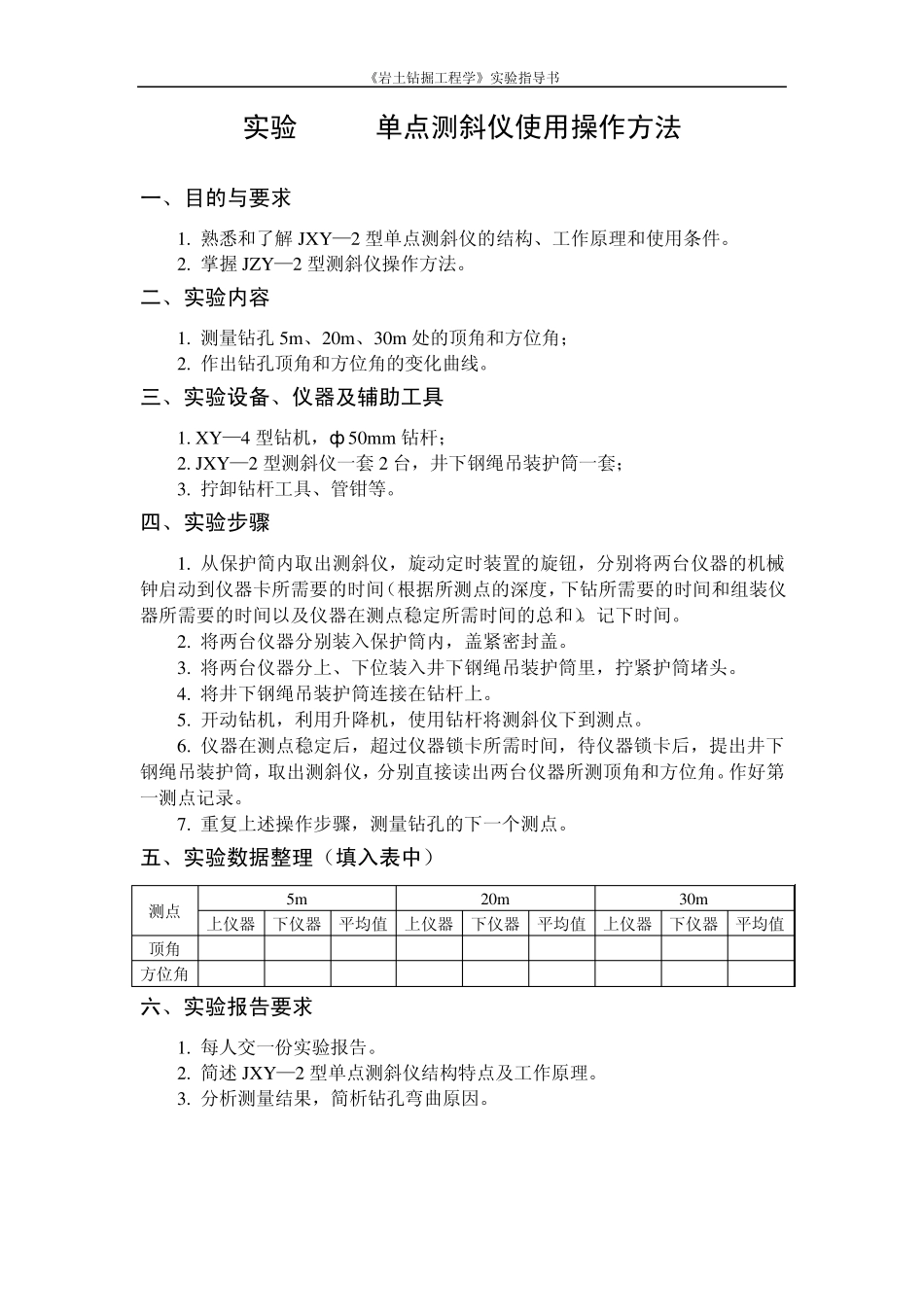

《岩土钻掘工程学》实验指导书 实验5.1 单点测斜仪使用操作方法 一、目的与要求 1. 熟悉和了解JXY—2 型单点测斜仪的结构、工作原理和使用条件。 2. 掌握 JZY—2 型测斜仪操作方法。 二、实验内容 1. 测量钻孔 5m 、20m 、30m 处的顶角和方位角； 2. 作出钻孔顶角和方位角的变化曲线。 三、实验设备、仪器及辅助工具 1. XY—4 型钻机，ф 50m m 钻杆； 2. JXY—2 型测斜仪一套 2 台，井下钢绳吊装护筒一套； 3. 拧卸钻杆工具、管钳等。 四、实验步骤 1. 从保护简内取出测斜仪，旋动定时装置的旋钮，分别将两台仪器的机械钟启动到仪器卡所需要的时间（根据所测点的深度，下钻所需要的时间和组装仪器所需要的时间以及仪器在测点稳定所需时间的总和）。记下时间。 2. 将两台仪器分别装入保护筒内，盖紧密封盖。 3. 将两台仪器分上、下位装入井下钢绳吊装护筒里，拧紧护筒堵头。 4. 将井下钢绳吊装护筒连接在钻杆上。 5. 开动钻机，利用升降机，使用钻杆将测斜仪下到测点。 6. 仪器在测点稳定后，超过仪器锁卡所需时间，待仪器锁卡后，提出井下钢绳吊装护筒，取出测斜仪，分别直接读出两台仪器所测顶角和方位角。作好第一测点记录。 7. 重复上述操作步骤，测量钻孔的下一个测点。 五、实验数据整理（填入表中） 测点 5m 20m 30m 上仪器 下仪器 平均值 上仪器 下仪器 平均值 上仪器 下仪器 平均值 顶角 方位角 六、实验报告要求 1. 每人交一份实验报告。 2. 简述 JXY—2 型单点测斜仪结构特点及工作原理。 3. 分析测量结果，简析钻孔弯曲原因。 《岩土钻掘工程学》实验指导书 实验5.2 多点测斜仪操作方法 一、目的与要求 1. 熟悉和了解JJX—3 型多点测斜仪的结构、工作原理和使用条件。 2. 掌握 JJX—3 型测斜仪操作方法。 二、实验内容 1. 测量钻孔 5m、10m、20m、30m、40m 处的顶角和方位角； 2. 作出钻孔顶角和方位角的变化曲线。 三、实验设备、仪器及辅助工具 1. 升降绞车，钢丝绳，三芯电缆线。 2. JJX—3 测斜仪。 3. JJG—1 型测斜校验台。 4 拧卸工具，常用小工具。 四、实验步骤及操作注意事项 1. 仪器接线与调试 将 JJX—3 型井下仪器固定在校验台上，把井下仪器顶端三芯线与电缆三芯线按相同颜色联拉起来，用橡胶皮或不透水材料扎紧密封。把电缆线的三个接头（一般红色“+”、灰色“—”，黑色“地”）分别接到面板上的三个...
