单片机AT89C52中文资料

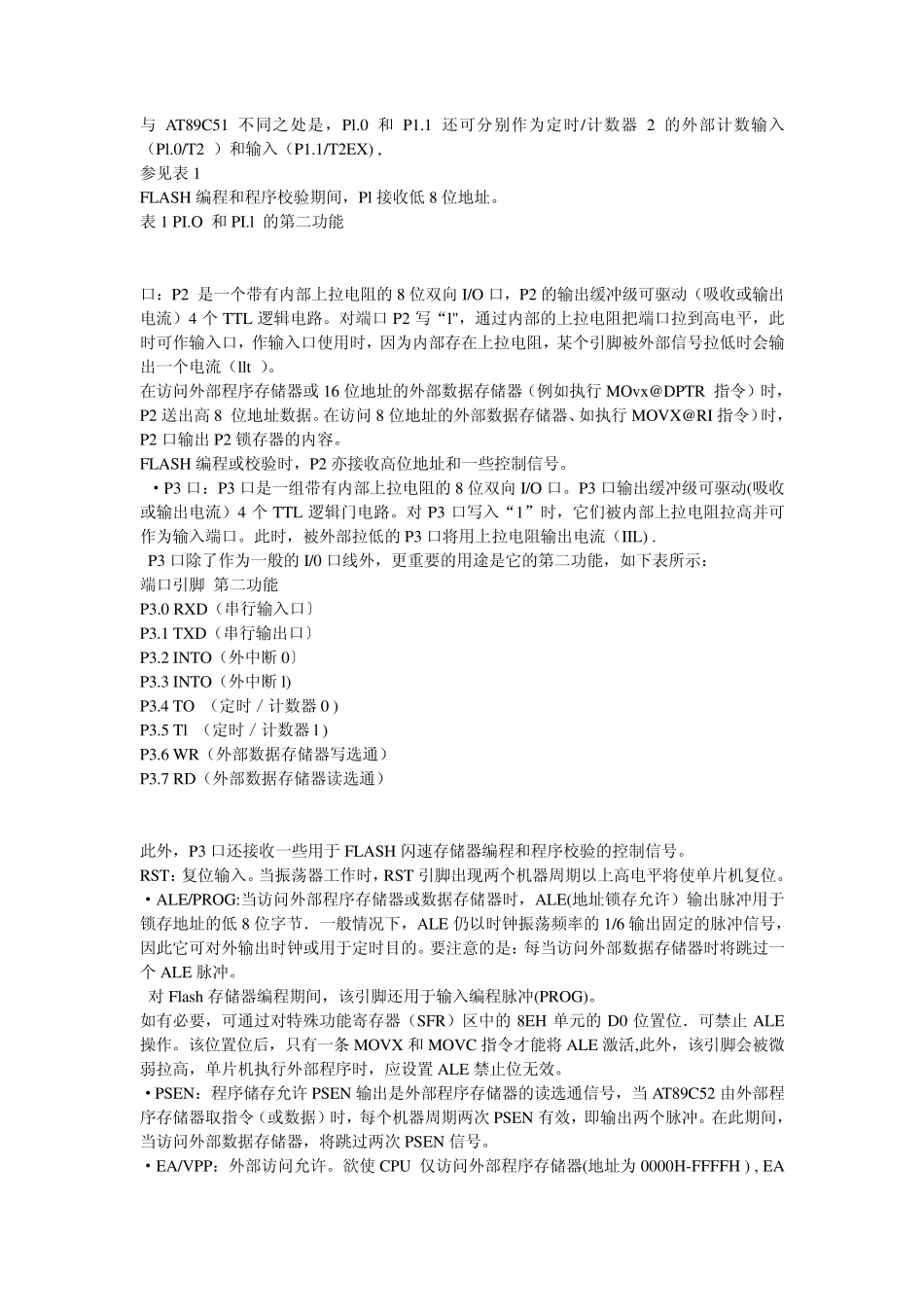

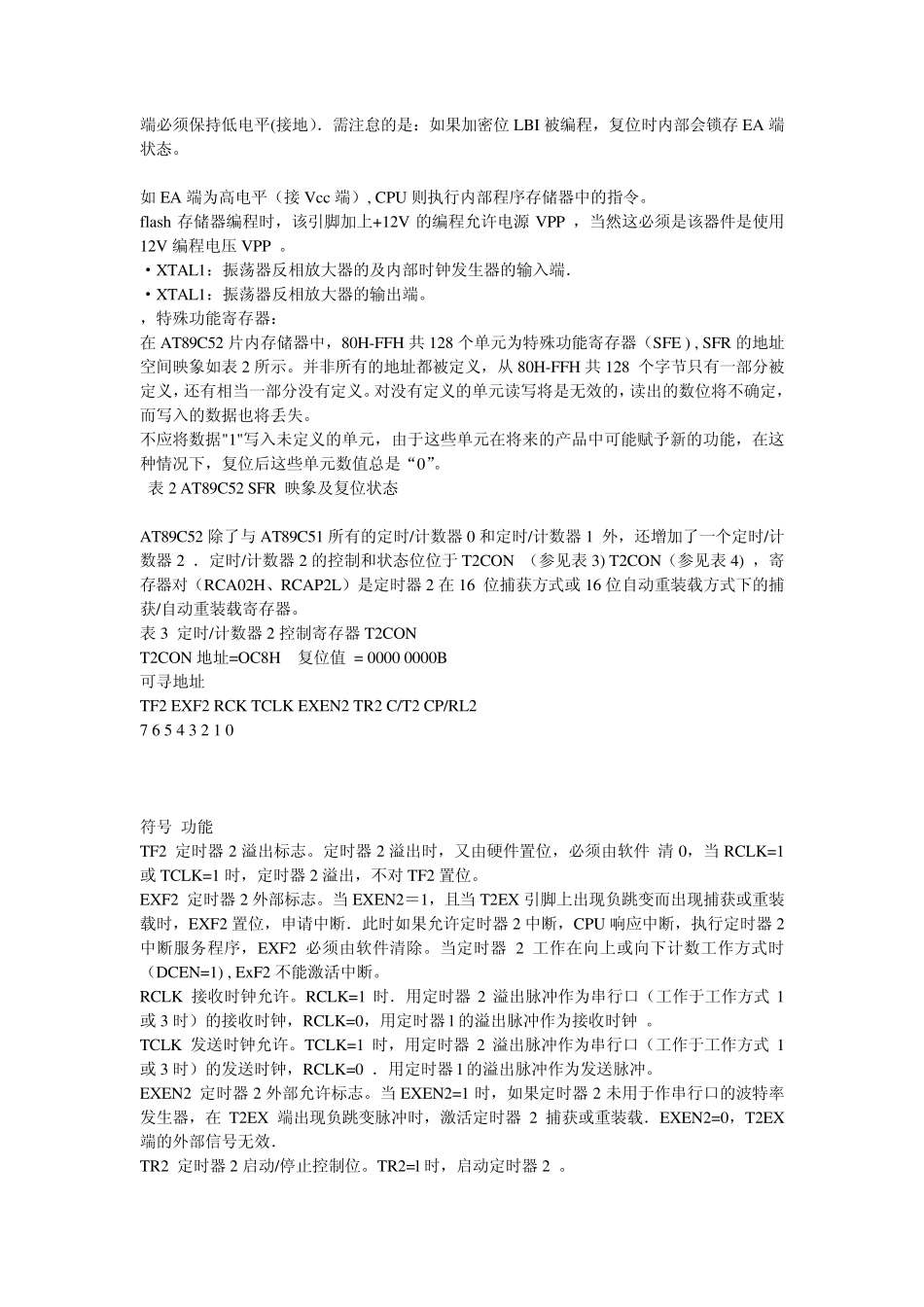

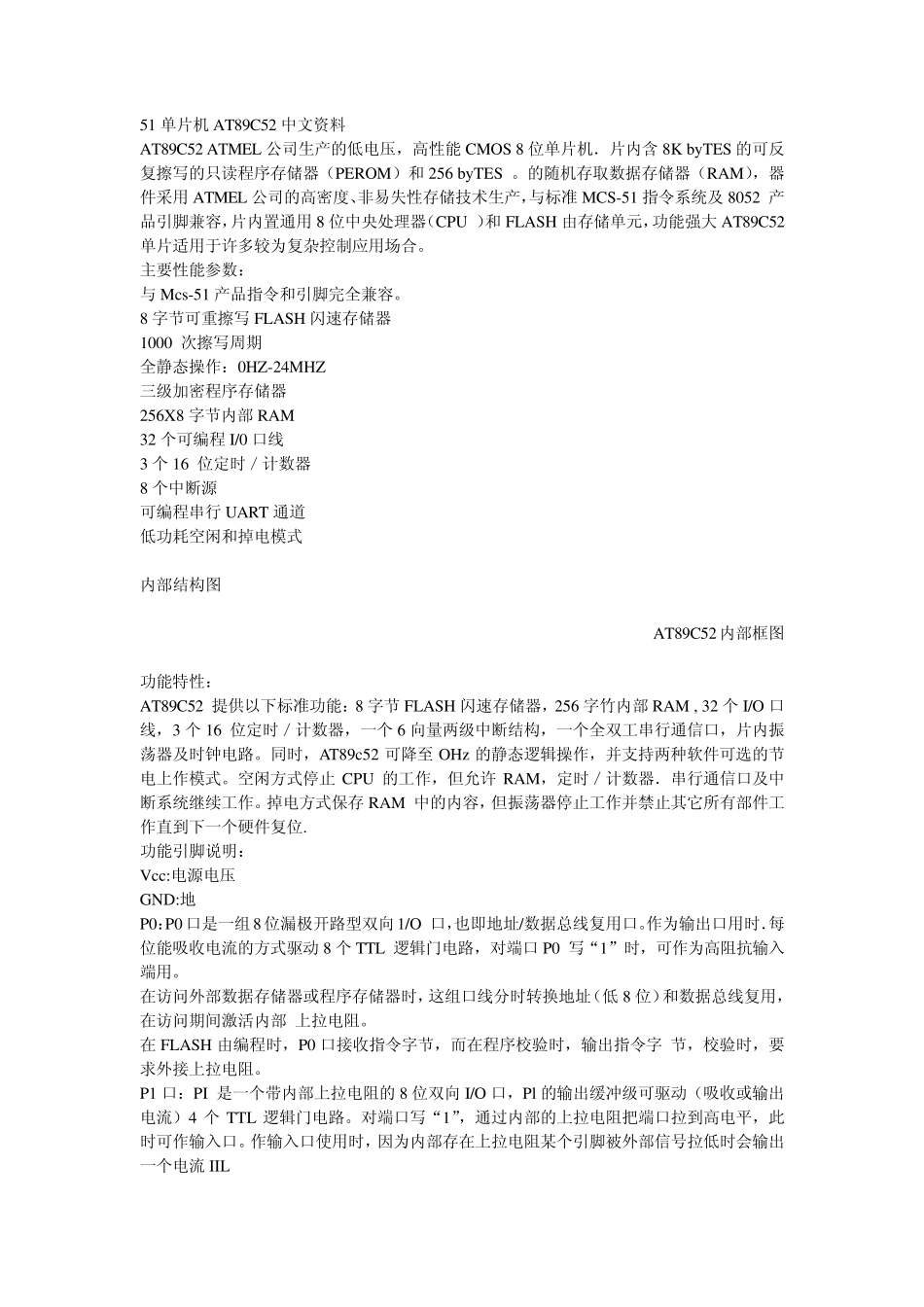

51 单片机 AT89C52 中文资料 AT89C52 ATMEL 公司生产的低电压，高性能 CMOS 8 位单片机．片内含 8K byTES 的可反复擦写的只读程序存储器（PEROM）和 256 byTES 。的随机存取数据存储器（RAM），器件采用 ATMEL 公司的高密度、非易失性存储技术生产，与标准 MCS-51 指令系统及 8052 产品引脚兼容，片内置通用 8 位中央处理器（CPU ）和 FLASH 由存储单元，功能强大 AT89C52单片适用于许多较为复杂控制应用场合。 主要性能参数： 与 Mcs-51 产品指令和引脚完全兼容。 8 字节可重擦写 FLASH 闪速存储器 1000 次擦写周期 全静态操作：0HZ-24MHZ 三级加密程序存储器 256X8 字节内部 RAM 32 个可编程 I/0 口线 3 个 16 位定时／计数器 8 个中断源 可编程串行 UART 通道 低功耗空闲和掉电模式 内部结构图 AT89C52 内部框图 功能特性： AT89C52 提供以下标准功能：8 字节 FLASH 闪速存储器，256 字竹内部 RAM , 32 个 I/O 口线，3 个 16 位定时／计数器，一个 6 向量两级中断结构，一个全双工串行通信口，片内振荡器及时钟电路。同时，AT89c52 可降至OHz 的静态逻辑操作，并支持两种软件可选的节电上作模式。空闲方式停止CPU 的工作，但允许 RAM，定时／计数器．串行通信口及中断系统继续工作。掉电方式保存 RAM 中的内容，但振荡器停止工作并禁止其它所有部件工作直到下一个硬件复位. 功能引脚说明： Vcc:电源电压 GND:地 P0：P0 口是一组8位漏极开路型双向1/O 口，也即地址/数据总线复用口。作为输出口用时．每位能吸收电流的方式驱动8 个 TTL 逻辑门电路，对端口 P0 写“1”时，可作为高阻抗输入端用。 在访问外部数据存储器或程序存储器时，这组口线分时转换地址（低 8 位）和数据总线复用，在访问期间激活内部 上拉电阻。 在 FLASH 由编程时，P0 口接收指令字节，而在程序校验时，输出指令字 节，校验时，要求外接上拉电阻。 P1 口：PI 是一个带内部上拉电阻的 8 位双向I/O 口，Pl 的输出缓冲级可驱动（吸收或输出电流）4 个 TTL 逻辑门电路。对端口写“1”，通过内部的上拉电阻把端口拉到高电平，此时可作输入口。作输入口使用时，因为内部存在上拉电阻某个引脚被外部信号拉低时会输出一个电流IIL 与AT89C51 不同之处是，Pl.0 和P1.1 还可分别作为定时/计数器2 的外部计数输入（Pl.0/T2 ）和输入（P1.1/T2EX) , 参见表1...
