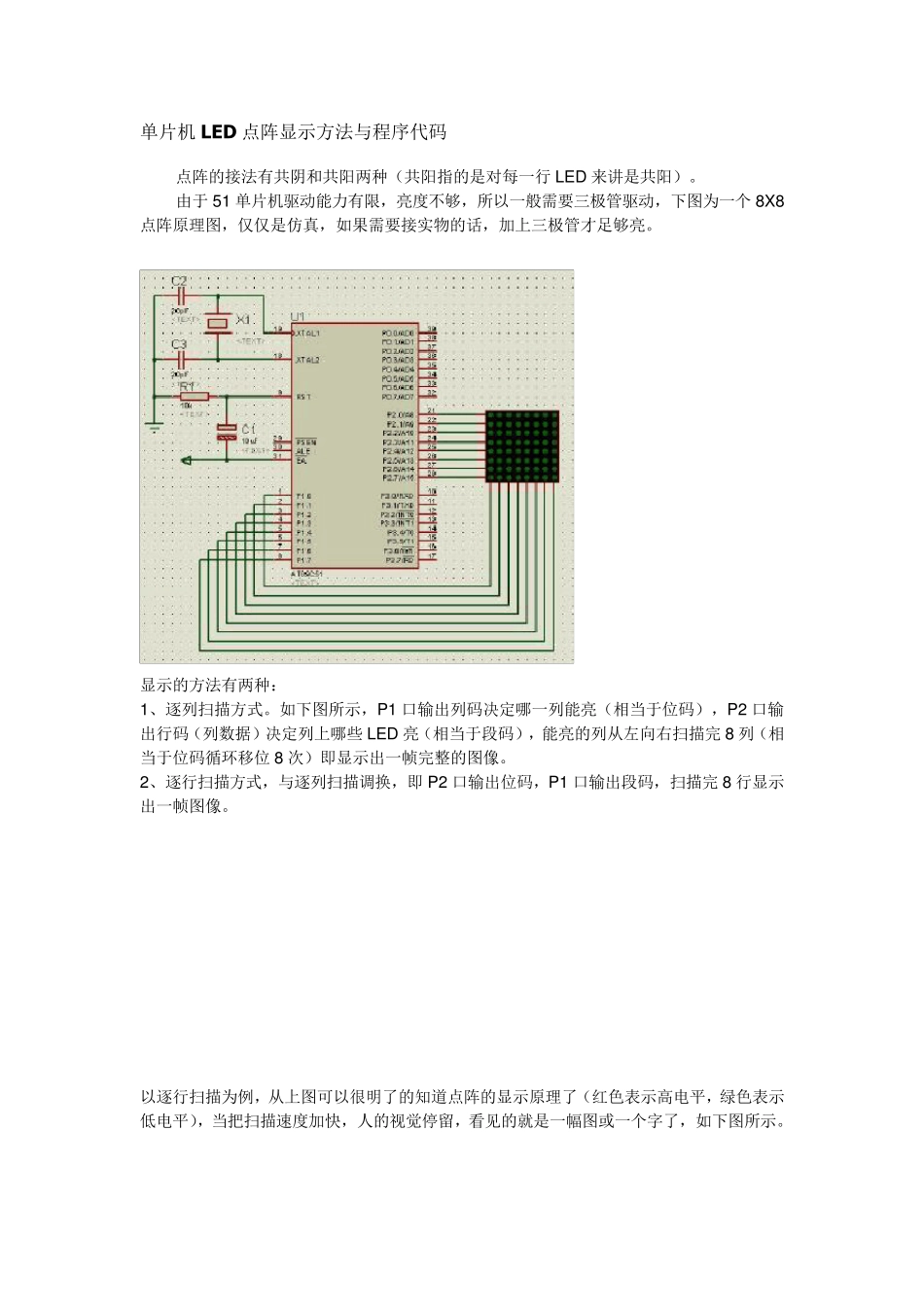

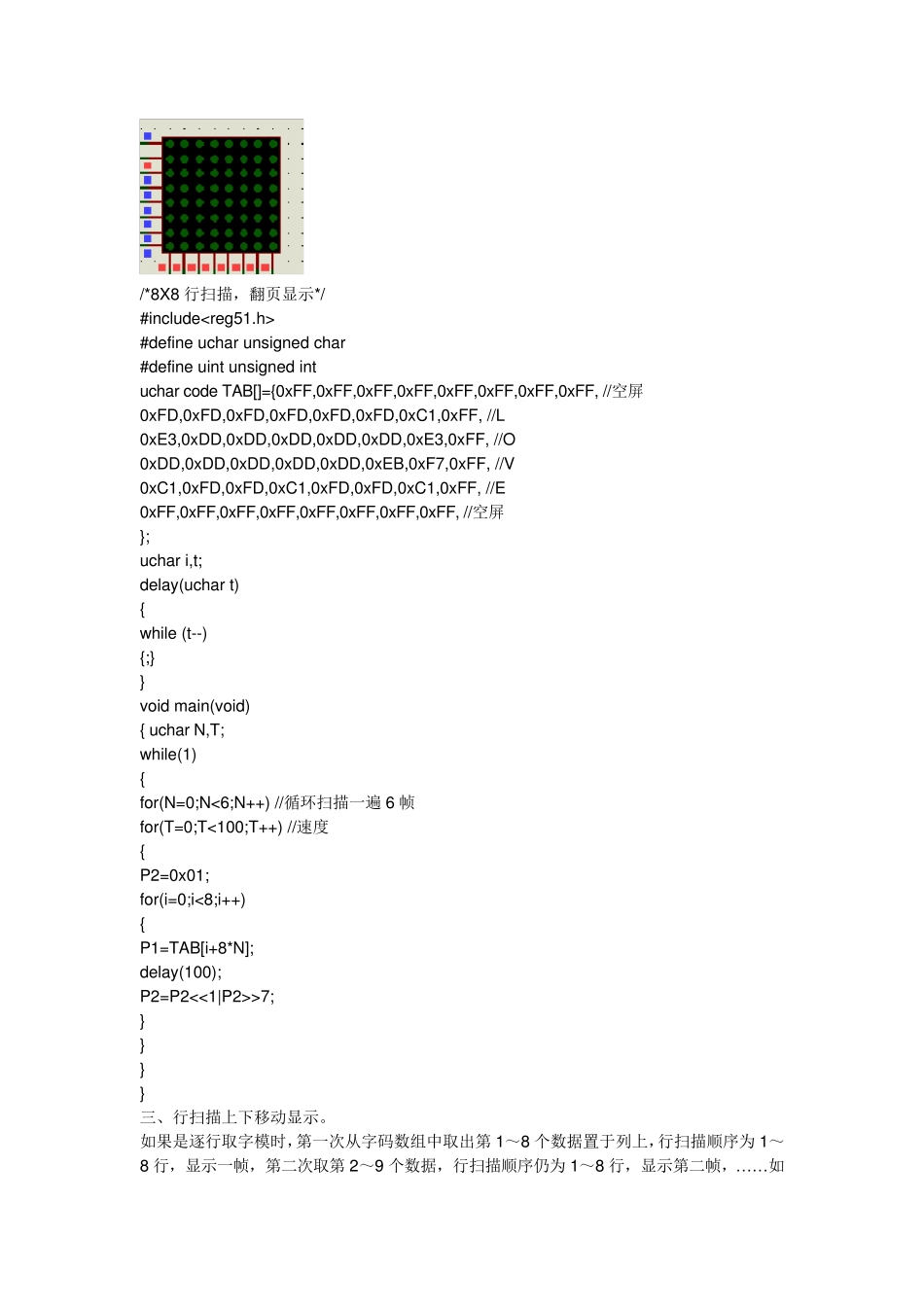

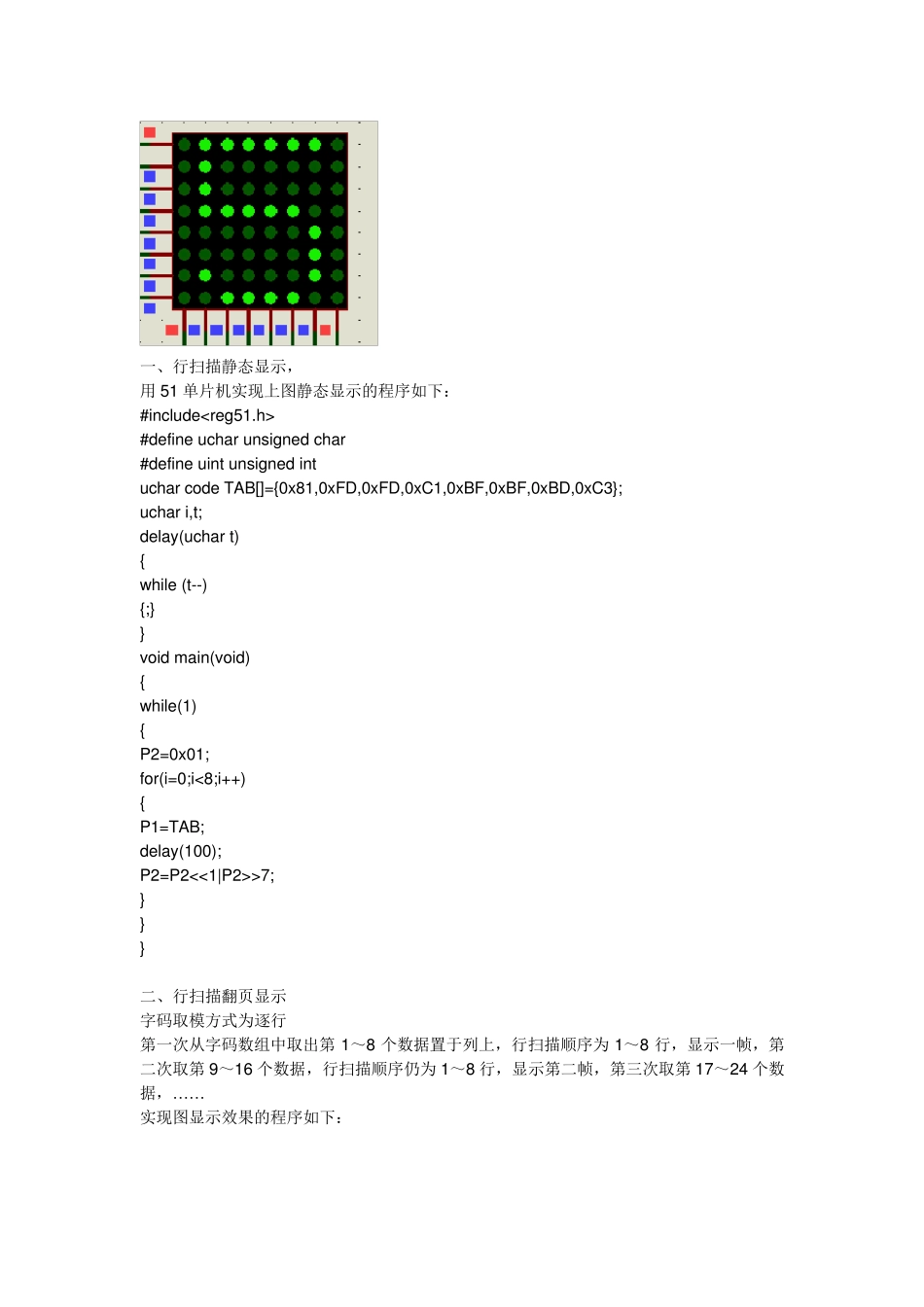

单片机LED 点阵显示方法与程序代码 点阵的接法有共阴和共阳两种（共阳指的是对每一行LED 来讲是共阳）。 由于51 单片机驱动能力有限，亮度不够，所以一般需要三极管驱动，下图为一个8X8点阵原理图，仅仅是仿真，如果需要接实物的话，加上三极管才足够亮。 显示的方法有两种： 1、逐列扫描方式。如下图所示，P1 口输出列码决定哪一列能亮（相当于位码），P2 口输出行码（列数据）决定列上哪些 LED 亮（相当于段码），能亮的列从左向右扫描完 8 列（相当于位码循环移位 8 次）即显示出一帧完整的图像。 2、逐行扫描方式，与逐列扫描调换，即 P2 口输出位码，P1 口输出段码，扫描完 8 行显示出一帧图像。 以逐行扫描为例，从上图可以很明了的知道点阵的显示原理了（红色表示高电平，绿色表示低电平），当把扫描速度加快，人的视觉停留，看见的就是一幅图或一个字了，如下图所示。 一、行扫描静态显示， 用 51 单片机实现上图静态显示的程序如下： #include #define uchar unsigned char #define uint unsigned int uchar code TAB[]={0x81,0xFD,0xFD,0xC1,0xBF,0xBF,0xBD,0xC3}; uchar i,t; delay(uchar t) { while (t--) {;} } void main(void) { while(1) { P2=0x01; for(i=0;i<8;i++) { P1=TAB; delay(100); P2=P2<<1|P2>>7; } } } 二、行扫描翻页显示 字码取模方式为逐行 第一次从字码数组中取出第 1～8 个数据置于列上，行扫描顺序为 1～8 行，显示一帧，第二次取第 9～16 个数据，行扫描顺序仍为 1～8 行，显示第二帧，第三次取第 17～24 个数据，… … 实现图显示效果的程序如下： /*8X8 行扫描，翻页显示*/ #include #define uchar unsigned char #define uint unsigned int uchar code TAB[]={0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF, //空屏 0xFD,0xFD,0xFD,0xFD,0xFD,0xFD,0xC1,0xFF, //L 0xE3,0xDD,0xDD,0xDD,0xDD,0xDD,0xE3,0xFF, //O 0xDD,0xDD,0xDD,0xDD,0xDD,0xEB,0xF7,0xFF, //V 0xC1,0xFD,0xFD,0xC1,0xFD,0xFD,0xC1,0xFF, //E 0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF, //空屏 }; uchar i,t; delay(uchar t) { while (t--) {;} } void main(void) { uchar N,T; while(1) { for(N=0;N<6;N++) //循环扫描一遍6 帧 for(T=0;T<100;T++) //速度 { P2=0x01; for(i=0;i<8;i++) { ...
