单片机之间的通信

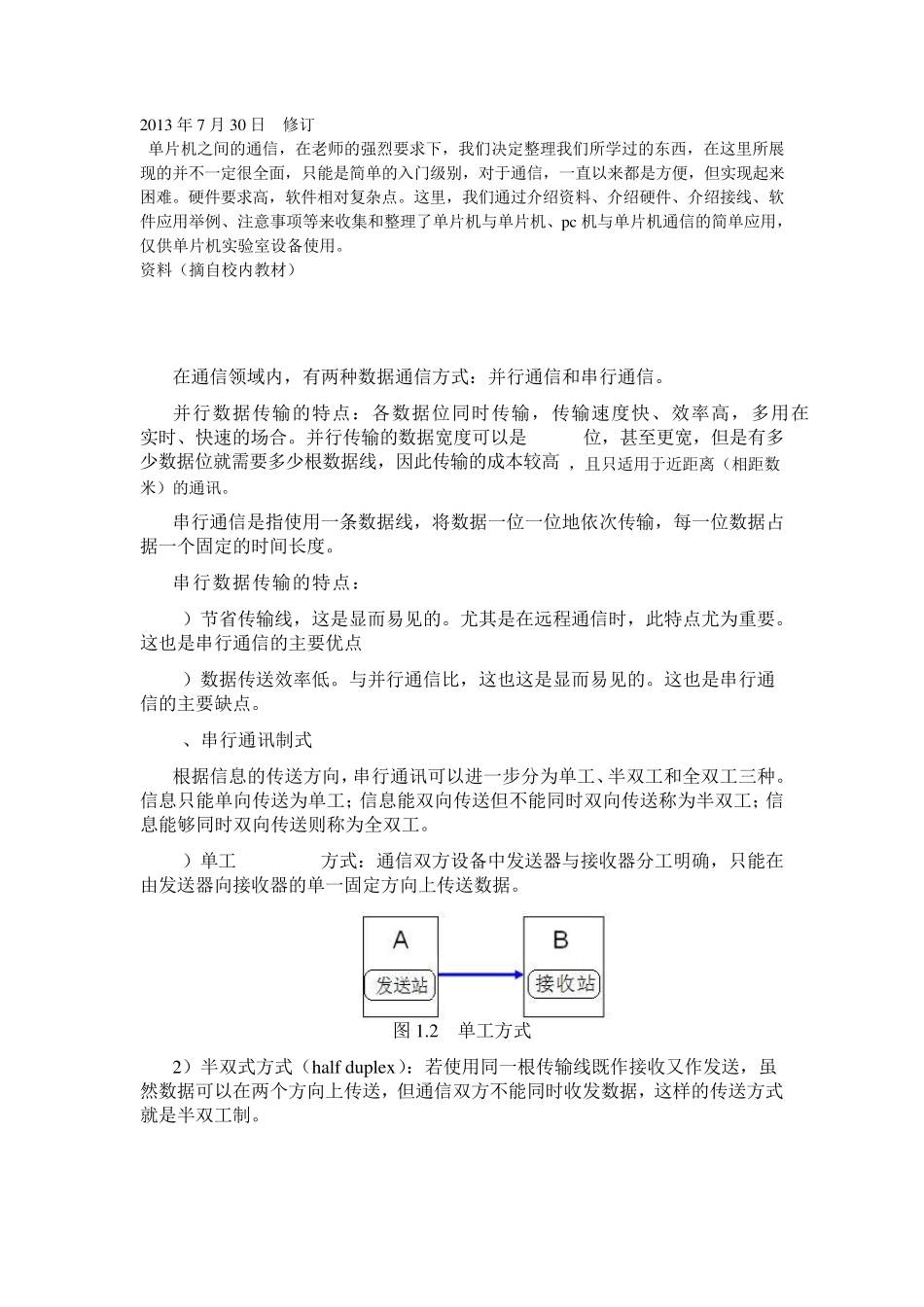

2013 年7 月30 日 修订 单片机之间的通信，在老师的强烈要求下，我们决定整理我们所学过的东西，在这里所展现的并不一定很全面，只能是简单的入门级别，对于通信，一直以来都是方便，但实现起来困难。硬件要求高，软件相对复杂点。这里，我们通过介绍资料、介绍硬件、介绍接线、软件应用举例、注意事项等来收集和整理了单片机与单片机、p c 机与单片机通信的简单应用，仅供单片机实验室设备使用。 资料（摘自校内教材） 在通信领域内，有两种数据通信方式：并行通信和串行通信。 并行数据传输的特点：各数据位同时传输，传输速度快、效率高，多用在实时、快速的场合。并行传输的数据宽度可以是1~128位，甚至更宽，但是有多少数据位就需要多少根数据线，因此传输的成本较高，且只适用于近距离（相距数米）的通讯。 串行通信是指使用一条数据线，将数据一位一位地依次传输，每一位数据占据一个固定的时间长度。 串行数据传输的特点： 1）节省传输线，这是显而易见的。尤其是在远程通信时，此特点尤为重要。这也是串行通信的主要优点 2）数据传送效率低。与并行通信比，这也这是显而易见的。这也是串行通信的主要缺点。 2、串行通讯制式 根据信息的传送方向，串行通讯可以进一步分为单工、半双工和全双工三种。信息只能单向传送为单工；信息能双向传送但不能同时双向传送称为半双工；信息能够同时双向传送则称为全双工。 1）单工(Simplex)方式：通信双方设备中发送器与接收器分工明确，只能在由发送器向接收器的单一固定方向上传送数据。 图 1.2 单工方式 2）半双式方式（half du p lex ）：若使用同一根传输线既作接收又作发送，虽然数据可以在两个方向上传送，但通信双方不能同时收发数据，这样的传送方式就是半双工制。 图1.3 半双工方式 3）全双工方式（fu ll du p lex ）：当数据的发送和接收分流，分别由两根不同的传输线传送时，通信双方都能在同一时刻进行发送和接收操作，这样的传送方式就是全双工制。 图1.4 全双工方式 3、串行数据传输的分类 而按照串行数据的时钟控制方式，串行通信又可分为同步通信和异步通信两种。 异步通信：接收器和发送器有各自的时钟； 同步通信：发送器和接收器由同一个时钟源控制。 同步通信---Synchronous Communication 同步通信是一种连续串行传送数据的通信方式，一次通信只传送一帧信息。同步通信的缺点是要求发送时钟和接收时钟保持严格的同步。 数据 数据 ...
